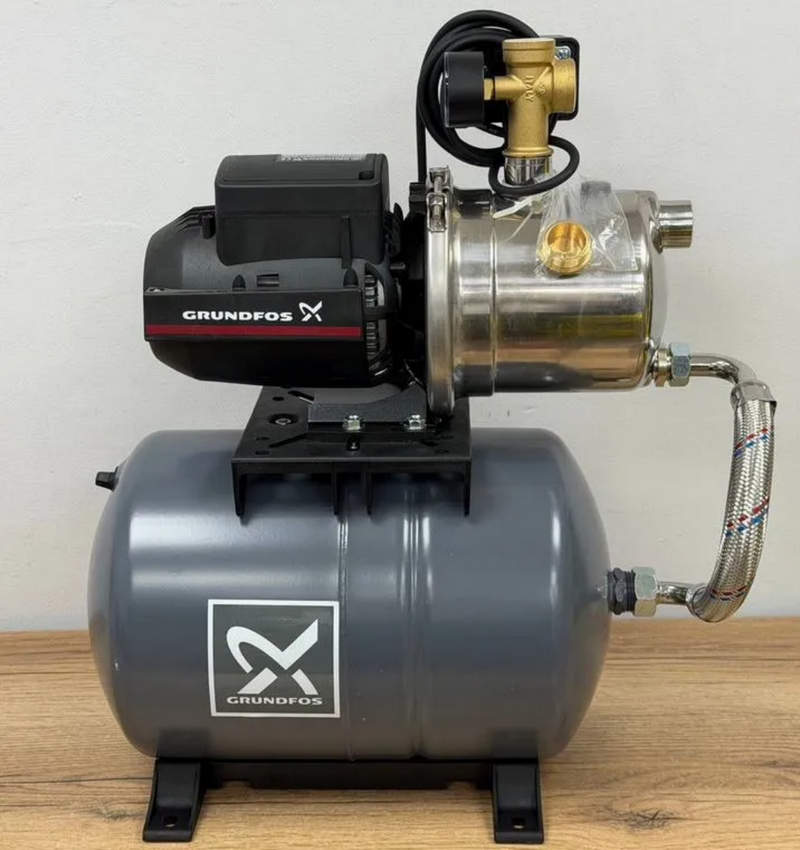

Насосная станция Grundfos JP 3-42 PT-H — автоматическое водоснабжение с мембранным баком

Автономная система водоснабжения должна не просто поднимать воду из источника, а самостоятельно реагировать на её расход, сохранять запас давления и уменьшать количество лишних включений электродвигателя. Для решения этих задач предназначена насосная станция Grundfos JP 3-42 PT-H — законченный комплекс на базе самовсасывающего центробежного насоса, горизонтального мембранного бака и механической автоматики.

Технические характеристики

Рабочая конфигурация JP 3-42 PT-H рассчитана на локальные бытовые системы, которым необходим автоматический забор и подача чистой воды. Основные параметры станции представлены ниже:

• модель оборудования — Grundfos JP 3-42 PT-H,
• код изделия — 99463874,
• категория — автоматическая насосная станция,
• тип насосной части — самовсасывающий центробежный насос,
• максимальная подача базового насоса JP 3-42 — около 3 м³/ч,
• максимальный напор — 42 м,
• предельная высота всасывания — до 8 м при температуре воды около +20 °C с учётом потерь во всасывающей линии,
• потребляемая электрическая мощность P1 — 700 Вт,
• номинальный ток — около 3,2 А,
• электропитание — 1 × 230 В,
• частота питающей сети — 50 Гц,
• входное присоединение — G 1,
• выходное присоединение — G 1,
• объём мембранного резервуара — 20 л,
• давление включения комплектного реле — приблизительно 2,2 бар,
• кабель питания — 1,5 м со штекером,
• максимальное рабочее давление для семейства JP — до 6 бар,
• рабочая среда — чистая вода,
• система управления — автоматическая по изменению давления,
• размещение мембранного бака — горизонтальное,
• страна производства исполнения 99463874 — Венгрия.

Особенности конструкции устройств

Главная особенность Grundfos JP 3-42 PT-H заключается в разделении гидравлических процессов между насосом и мембранным резервуаром. Насос создаёт поток и давление, тогда как бак принимает определённый объём воды и способен некоторое время поддерживать систему без немедленного повторного запуска электродвигателя. Такая схема особенно эффективна при небольших кратковременных водоразборах. Сам насос построен по самовсасывающему принципу. В его гидравлической части создаются условия, позволяющие после предварительного заполнения всасывать воду из источника, расположенного ниже уровня агрегата. Для семейства JP предельная высота всасывания составляет до 8 м при температуре жидкости около +20 °C и с учётом гидравлических потерь. Поток проходит через центробежную гидравлическую часть и получает механическую энергию от рабочего колеса. За счёт этого создаётся перепад давления между входом и выходом. В отличие от погружного оборудования, электродвигатель JP находится вне воды, а сама станция размещается на поверхности возле источника либо внутри технического помещения. Автоматизация построена на механическом реле давления.

Области применения

Самовсасывание и автоматическое поддержание давления определяют основную сферу эксплуатации станции. Ниже рассмотрим характерные варианты использования Grundfos JP 3-42 PT-H:

• водоснабжение загородного дома,
• забор чистой воды из колодца,
• подача жидкости из накопительного резервуара,
• автономное снабжение водой дачного участка,
• повышение давления в существующей водопроводной линии,
• работа с бытовыми санитарными точками,
• подача воды к кухонным потребителям,
• ручные и автоматизированные системы полива,
• небольшие хозяйственные водопроводные сети,
• перекачивание чистой воды из подходящих поверхностных источников,
• локальные системы без централизованного водоснабжения,
• водоснабжение небольших коммерческих объектов.

Компания «Олниса» осуществляет поставки насосного, промышленного и электротехнического оборудования, включая продукцию бренда Grundfos. В ассортименте представлены автоматические насосные станции для автономного водоснабжения, среди которых Grundfos JP 3-42 PT-H с кодом изделия 99463874. Заказчикам доступны технические консультации по эксплуатационным характеристикам, конструкции и параметрам оборудования. Компания «Олниса» организует оперативную доставку продукции по всей стране.

Преимущества

Практические достоинства JP 3-42 PT-H связаны прежде всего с объединением нескольких водоснабжающих функций в готовой станции. Ключевыми преимуществами модели являются:

• автоматическая реакция на изменение расхода,
• самовсасывающая способность,
• стабильность бытового водоснабжения,
• уменьшение количества кратковременных запусков,
• надёжная гидравлическая конструкция,
• удобство эксплуатации,
• готовая заводская комплектация,
• универсальность применения.

Таким образом, насосная станция Grundfos JP 3-42 PT-H представляет собой законченный узел автономного водоснабжения, где самовсасывающий насос работает совместно с реле давления и горизонтальным мембранным баком. Модель развивает напор до 42 м, имеет номинальную размерную производительность порядка 3 м³/ч, использует двигатель с потребляемой мощностью 700 Вт и комплектуется резервуаром на 20 л. Код данного исполнения — 99463874.
