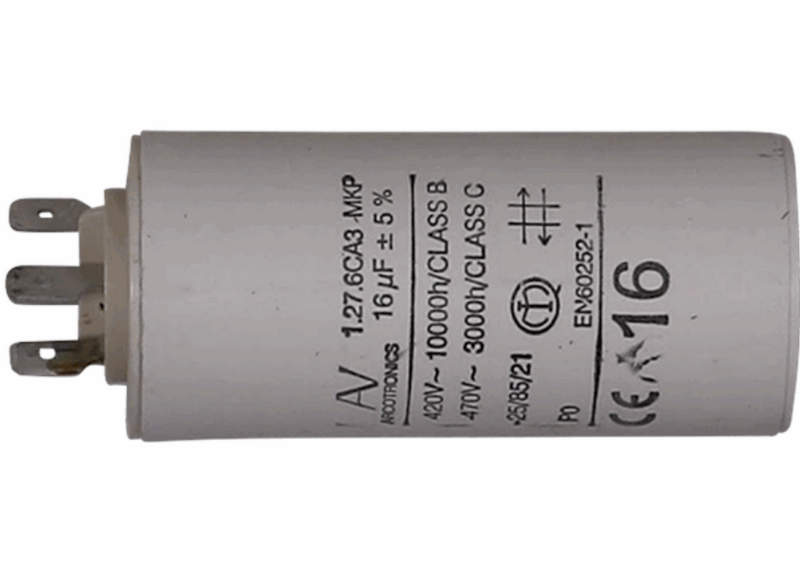

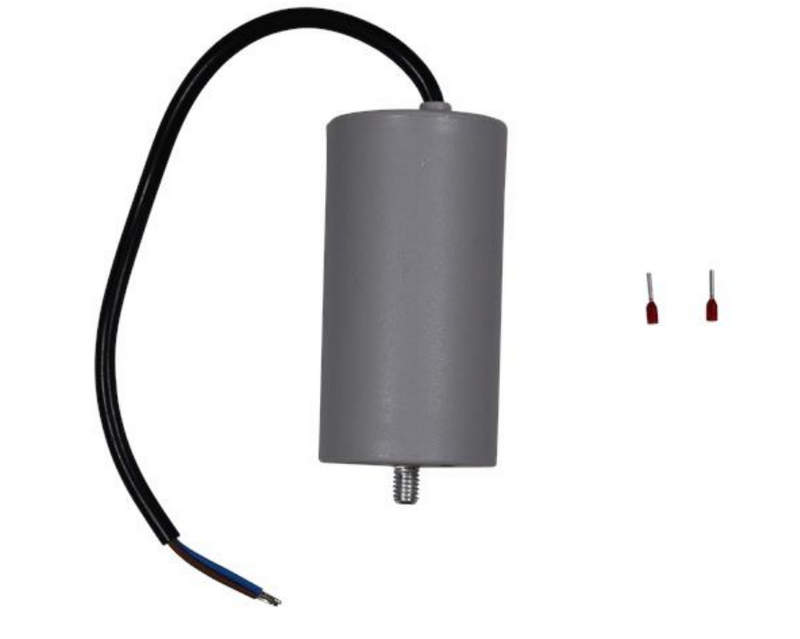

Конденсатор насоса Grundfos JPC 4 16 мкФ 98715234 — элемент стабильной работы однофазного электродвигателя
Однофазному асинхронному двигателю недостаточно простого подключения рабочей обмотки к питающей сети, чтобы сформировать необходимые условия для устойчивого вращения ротора. Дополнительный фазовый сдвиг создаётся с помощью ёмкостного элемента, который становится частью электрической схемы привода. В насосном оборудовании такую задачу выполняет конденсатор насоса Grundfos JPC 4 16 мкФ 98715234.
Технические характеристики
В отличие от самого насоса, конденсатор описывается прежде всего электрическими параметрами и совместимостью с определённой схемой двигателя. Ниже рассмотрим подтверждённые характеристики Grundfos 98715234:
- категория изделия — конденсатор насосного электродвигателя,
- бренд — Grundfos,
- номер запасной части — 98715234,
- номинальная ёмкость — 16 мкФ,
- совместимое обозначение насоса — JPC 4,
- новое наименование соответствующей модели — JPC 4-54,
- частота питающей сети совместимого исполнения — 50 Гц,
- напряжение питания насосного исполнения — 230 В,
- позиционное обозначение в сервисной схеме — 41,
- количество конденсаторов в комплекте — 1,
- назначение — работа в электрической цепи однофазного насосного двигателя,
- тип комплектующей — оригинальная сервисная запасная часть Grundfos.
Особенности конструкции устройств
Электрическая роль конденсатора определяется его способностью кратковременно накапливать заряд и создавать фазовый сдвиг между токами в цепях двигателя. В однофазной сети без такого решения магнитное поле статора не обладает теми же вращающими свойствами, что и поле полноценной трёхфазной системы. Введение ёмкости в цепь вспомогательной обмотки позволяет получить смещение фаз и сформировать условия для возникновения вращающего момента. Именно поэтому конденсатор следует рассматривать не как второстепенную принадлежность, а как функциональную часть электрического привода. Его ёмкость должна соответствовать расчётному значению двигателя. Если установить компонент с существенно отличающимся параметром, изменится ток вспомогательной цепи и угол фазового сдвига. Это может привести к ухудшению запуска, повышенному нагреву или нестабильному режиму электродвигателя.
Области применения
Компонент 98715234 имеет конкретную электрическую совместимость, поэтому область его использования определяется конструкцией соответствующего насоса. Ниже рассмотрим основные случаи применения конденсатора Grundfos:
- однофазные насосы Grundfos JPC соответствующего исполнения,
- модель JPC 4 с питанием 230 В,
- насосы JPC 4, рассчитанные на сеть 50 Гц,
- исполнения, позднее обозначавшиеся как JPC 4-54,
- электрическая цепь вспомогательной обмотки двигателя,
- насосное оборудование после выхода штатного ёмкостного элемента из строя,
- сервисное восстановление электрической части привода,
- плановая замена компонента с ухудшившимися электрическими параметрами.
Компания «Олниса» осуществляет поставки насосного, электротехнического и промышленного оборудования, включая запасные компоненты для продукции Grundfos. В ассортименте представлены элементы электрической части насосов, к которым относится конденсатор Grundfos JPC 4 16 мкФ 98715234. Заказчикам доступны технические консультации по параметрам и совместимости поставляемой продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования и комплектующих по всей стране.
Преимущества
Практическая ценность оригинального конденсатора определяется точным соответствием электрической схеме конкретного насоса. Ключевыми преимуществами Grundfos 98715234 являются:
- заданная ёмкость 16 мкФ,
- соответствие определённому исполнению JPC,
- компактность компонента,
- отсутствие механически движущихся деталей,
- точная идентификация по заводскому номеру,
- удобство сервисной замены,
- совместимость с предусмотренной схемой двигателя,
- практичность использования как оригинальной запасной части.
Таким образом, конденсатор насоса Grundfos JPC 4 16 мкФ 98715234 представляет собой элемент электрической схемы однофазного насосного привода, обеспечивающий необходимые фазовые условия для работы электродвигателя. Официальный сервисный каталог Grundfos связывает эту позицию с JPC 4 на 230 В и 50 Гц и указывает номинальную ёмкость 16 мкФ. В современной системе обозначений прежняя модель JPC 4 соответствует JPC 4-54.
