Кабельный анализатор Fluke Networks DSX2-8000 — высокоточная сертификация медных линий до 2 ГГц
Состояние кабельной линии невозможно объективно оценить только по факту наличия сетевого соединения. Канал может передавать данные и одновременно иметь повышенные переходные помехи, чрезмерное затухание, проблемы с экраном или разбалансировку сопротивления, которые проявятся лишь при увеличении скорости передачи. Для инструментальной проверки таких параметров применяются кабельные анализаторы Fluke Networks, а одним из наиболее производительных представителей серии является DSX2-8000.
Технические характеристики
Измерительная платформа ориентирована на высокоскоростные медные линии, где требуется оценивать не один параметр, а комплекс электрических характеристик канала. Основные возможности Fluke Networks DSX2-8000 представлены ниже:
- максимальная частота сертификационных измерений — 2000 МГц,
- поддержка кабельных систем Cat 5e, Cat 6, Cat 6A и Cat 8,
- поддержка классов ISO/IEC вплоть до Class I и Class II,
- время полного теста Cat 6A — около 8 секунд,
- время сертификации Cat 8 — приблизительно 16 секунд,
- диагностические измерения HDTDX и HDTDR — около 3 секунд,
- внутренняя память — приблизительно 5000 результатов Cat 8 с графиками,
- вместимость памяти для Cat 6A — около 12000 измерений с графиками,
- точность уровня Level V при частотах до 1 ГГц,
- поддержка уровня точности Level VI/2G для измерений до 2 ГГц,
- измерение длины кабельной линии,
- контроль задержки распространения сигнала,
- определение рассогласования задержек Delay Skew,
- измерение сопротивления шлейфа постоянному току,
- контроль разбаланса сопротивлений между парами,
- измерение затухания Insertion Loss,
- анализ возвратных потерь Return Loss,
- измерение NEXT и FEXT,
- контроль ACR-N и ACR-F,
- измерение TCL и ELTCTL,
- контроль CMRL и CDNEXT,
- проверка целостности экрана с локализацией дефектного участка,
- поддержка измерений Alien Crosstalk,
- сенсорный LCD-дисплей диагональю 5,7 дюйма,
- литий-ионная аккумуляторная батарея 7,2 В,
- типичная автономность — около 8 часов,
- рабочая температура — от 0 до +45 °C,
- температура хранения — от −30 до +60 °C,
- масса основного блока Versiv с DSX-модулем и аккумулятором — около 1,28 кг,
- габариты основного блока — приблизительно 66,7 × 133,3 × 279,4 мм,
- встроенный Wi-Fi в исполнении DSX2-8000,
- поддержка диапазонов Wi-Fi 2,4 и 5 ГГц.
Особенности конструкции устройств

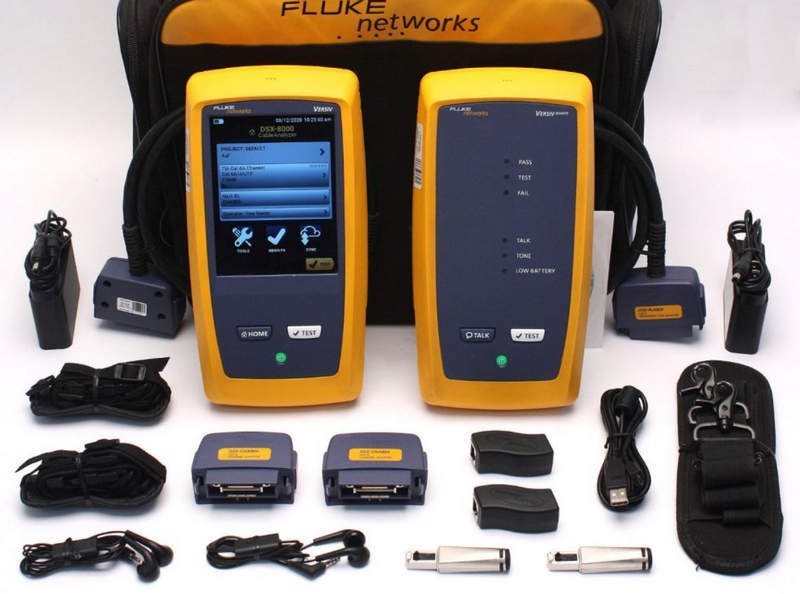

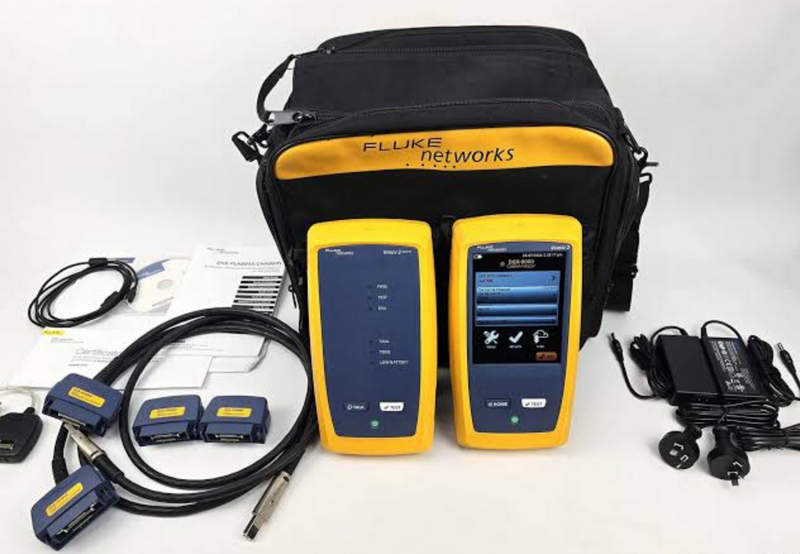

Fluke Networks DSX2-8000 построен на модульной платформе Versiv. Это принципиально отличает его от моноблочных кабельных тестеров: измерительный модуль устанавливается в универсальный основной блок, а сама платформа может использоваться и с другими специализированными модулями семейства Versiv. За счёт этого измерительная система способна развиваться вместе с изменением задач кабельной лаборатории. Проверка медной линии выполняется между основным и удалённым блоками. Анализатор формирует набор испытательных сигналов, проходит необходимый частотный диапазон и одновременно оценивает множество характеристик каждой витой пары. Полученные значения не просто выводятся на экран — прибор сравнивает их с пределами выбранного стандарта и формирует результат прохождения сертификационного теста.
Области применения
Возможности прибора рассчитаны прежде всего на профессиональную работу со структурированными кабельными системами. Ниже рассмотрим основные направления применения кабельных анализаторов Fluke Networks DSX2-8000:
- сертификация линий Cat 5e,
- контроль кабельных систем Cat 6,
- приёмочные измерения Cat 6A,
- сертификация высокоскоростных линий Cat 8,
- проверка Permanent Link,
- контроль Channel-соединений,
- диагностика структурированных кабельных систем,
- поиск причин несоответствия линии нормативам,
- проверка кабельной инфраструктуры центров обработки данных,
- контроль офисных и корпоративных сетей,
- измерение параметров линий для высокоскоростного Ethernet,
- анализ кабельных систем с передачей PoE,
- подготовка документированных результатов приёмочных испытаний,
- техническое обследование действующей медной инфраструктуры.
Компания «Олниса» поставляет профессиональное измерительное, промышленное и сетевое оборудование, включая продукцию Fluke Networks. В ассортименте представлена категория приборов для проверки и сертификации кабельной инфраструктуры, к которой относится Fluke Networks DSX2-8000. Заказчикам доступны технические консультации по характеристикам, измерительным возможностям и комплектации оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Эксплуатационная ценность DSX2-8000 связана прежде всего с глубиной анализа кабельной линии. Ключевыми преимуществами модели являются:
- высокая точность сертификационных измерений,
- быстрое выполнение комплексных тестов,
- расширенная диагностика неисправностей,
- удобное документирование результатов,
- поддержка высокочастотных кабельных систем,
- наглядный сенсорный интерфейс,
- модульность платформы,
- пригодность для профессиональных приёмочных испытаний.
Таким образом, кабельный анализатор Fluke Networks DSX2-8000 предназначен для задач, где простого определения целостности проводников недостаточно. Измерительная частота до 2 ГГц, поддержка Cat 8 и Class I/II, сертификация Cat 6A примерно за 8 секунд и развитая диагностика позволяют использовать прибор при проверке высокопроизводительных медных сетей.
