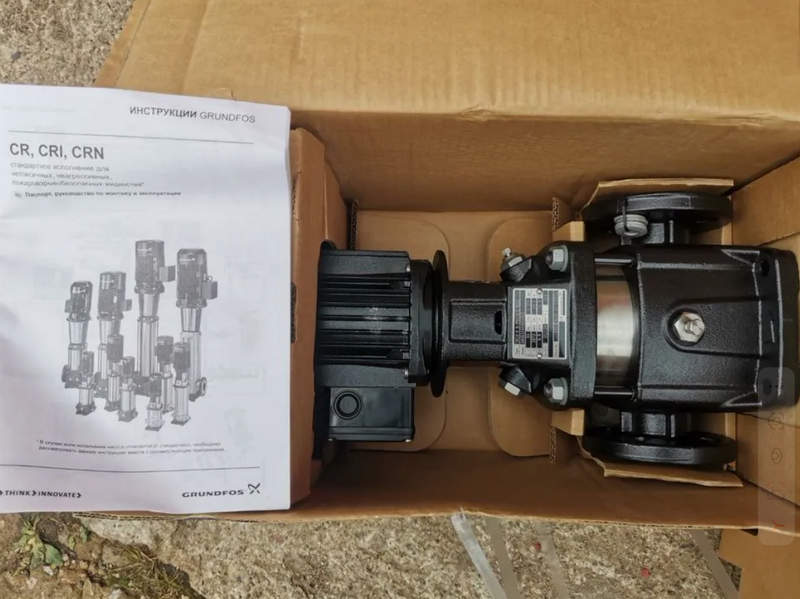

Вертикальный многоступенчатый центробежный насос Grundfos CR — компактная напорная платформа для инженерных систем

Когда от насосного оборудования требуется получить заметный напор без чрезмерного увеличения занимаемой площади, рациональным решением становится вертикальная многоступенчатая гидравлика. Именно по такому принципу построен вертикальный многоступенчатый центробежный насос Grundfos CR — один из базовых представителей промышленной линейки Grundfos для водоснабжения и технологических процессов.

Технические характеристики

Серия CR охватывает большое количество типоразмеров, поэтому окончательные параметры зависят от количества ступеней, мощности двигателя и конкретной модификации. Ниже рассмотрим основные технические особенности вертикальных насосов Grundfos CR:

• конструктивный тип — вертикальный многоступенчатый центробежный насос,
• гидравлическая схема — последовательное расположение нескольких рабочих ступеней,
• расположение всасывающего и напорного соединений — на одном горизонтальном уровне,
• схема подключения — in-line,
• исполнение насоса — несамовсасывающее,
• стандартные электродвигатели — двухполюсные,
• варианты мощности двигателей охватывают широкий промышленный диапазон,
• для исполнений небольшой мощности доступны однофазные варианты,
• для большинства промышленных конфигураций применяется трёхфазное питание,
• класс изоляции стандартных двигателей — F,
• типовое исполнение защиты электродвигателя — IP55,
• электрические параметры двигателей соответствуют требованиям EN 60034,
• гидравлическая часть построена на последовательном повышении давления,
• механическое уплотнение вала выполнено в картриджной конструкции,
• базовая часть и головка исполнения CR изготавливаются из чугуна,
• основные гидравлические детали выполняются из нержавеющей стали,
• количество ступеней зависит от требуемого напора,
• номинальная подача определяется конкретным типоразмером,
• доступны варианты с различными присоединениями и материалами рабочих элементов,
• серия включает большое количество заводских конфигураций для воды и совместимых технологических жидкостей.

Особенности конструкции устройств

Архитектура Grundfos CR заметно отличается от классического горизонтального моноблочного насоса. В нижней части расположено основание с входным и выходным патрубками. Над ним вертикально собрана колонна из рабочих камер, а сверху размещается насосная головка и электродвигатель. Камерный пакет и наружная цилиндрическая оболочка стянуты между основанием и верхней частью длинными шпильками, благодаря чему получается жёсткий и относительно узкий агрегат. Вода либо другая совместимая среда поступает в первую ступень снизу. Вращающееся колесо увеличивает скорость потока, после чего направляющий аппарат преобразует часть кинетической энергии в давление и подаёт жидкость к следующей ступени. Затем процесс повторяется. Такая последовательность принципиально важна: расход через ступени остаётся практически единым, а создаваемое каждой из них давление суммируется. Поэтому изменение количества рабочих камер позволяет получить различные напорные характеристики при сохранении общей конструктивной концепции.

Области применения

Модульная гидравлика позволяет использовать CR в системах, где необходима комбинация стабильной подачи, высокого давления и компактного размещения. Ниже рассмотрим основные направления применения вертикальных центробежных насосов Grundfos CR:

• станции повышения давления,
• централизованное водоснабжение,
• подача технической воды,
• системы водоподготовки,
• установки обратного осмоса,
• котельные и теплотехнические комплексы,
• питание технологического оборудования,
• промышленные циркуляционные процессы,
• системы охлаждения,
• мойка и ополаскивание под давлением,
• перекачивание воды между резервуарами,
• производственные линии с постоянной подачей жидкости,
• коммерческие инженерные системы,
• технологические процессы с требованиями к повышенному напору.

Компания «Олниса» поставляет насосное, промышленное и электротехническое оборудование, включая продукцию бренда Grundfos. В ассортименте представлены вертикальные многоступенчатые центробежные насосы Grundfos CR различных исполнений для инженерных и производственных систем. Заказчикам доступны технические консультации по характеристикам, рабочим параметрам и особенностям конкретных моделей. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Сильные стороны серии определяются прежде всего её вертикальной модульной архитектурой. Ключевыми преимуществами Grundfos CR являются:

• небольшая занимаемая площадь,
• высокая напорная способность,
• гибкость модельного ряда,
• надёжная многоступенчатая гидравлика,
• удобная in-line-компоновка,
• широкая применимость,
• прочная конструкция,
• возможность работы в разнообразных инженерных системах.

Таким образом, вертикальный многоступенчатый центробежный насос Grundfos CR представляет собой платформу, в которой высокий напор достигается последовательной работой нескольких гидравлических ступеней, а вертикальная компоновка позволяет рационально использовать монтажное пространство. Одинаковый уровень входного и выходного патрубков, картриджное уплотнение и широкий выбор исполнений делают серию пригодной для стационарных водоснабжающих и промышленных систем.
