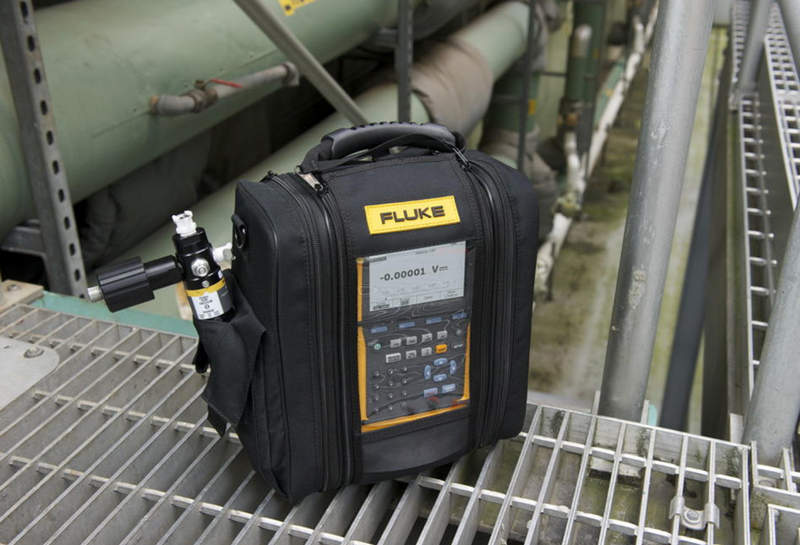

Документирующий процесс-калибратор Fluke 754 — многофункциональная проверка приборов с поддержкой HART

Проверка промышленного измерительного канала редко ограничивается одной электрической величиной. При работе с преобразователями давления, температуры и токовыми петлями специалисту приходится измерять сигнал, воспроизводить эталонное воздействие, сравнивать результат с нормативным значением и фиксировать полученные данные. Документирующий процесс-калибратор Fluke 754 объединяет эти операции в одном переносном приборе и дополнительно поддерживает работу с HART-устройствами.

Технические характеристики

Функциональная платформа Fluke 754 охватывает несколько типов технологических сигналов и рассчитана на эксплуатацию непосредственно на промышленных объектах. Ниже рассмотрим основные технические параметры прибора:

• диапазон измерения постоянного напряжения — до 300 В,
• диапазон измерения переменного напряжения — до 300 В,
• частотный диапазон измерения переменного напряжения — от 40 до 500 Гц,
• разрешение на диапазоне 100 мВ DC — 0,001 мВ,
• базовая годовая погрешность постоянного напряжения на диапазонах до 30 В — от 0,02 % показания,
• встроенное питание токовой петли — 26 В,
• максимальный ток источника питания петли — 25 мА,
• минимальное напряжение петли при токе 22 мА — 18 В,
• максимально допустимое входное напряжение цепи питания петли — 50 В DC,
• поддерживаемые воспроизводимые величины — напряжение, ток, сопротивление, частота и температура,
• скорость автоматического линейного изменения сигнала — до 4 шагов в секунду,
• максимальный объём регистрации — 8000 отсчётов,
• поддержка автоматических программируемых ступенчатых последовательностей,
• работа с платиновыми термосопротивлениями Pt100, Pt200, Pt500 и Pt1000,
• поддержка медных и никелевых RTD,
• работа с несколькими типами термопар,
• подключение внешних модулей давления Fluke 750P,
• встроенная HART-связь для калибровочных операций,
• интерфейс USB для обмена данными с компьютером,
• объём памяти — до одной недели результатов калибровочных процедур,
• литий-ионная аккумуляторная батарея — 7,2 В, 4400 мА·ч, 30 Вт·ч,
• типичная автономность — более 8 часов,
• рабочая температура — от −10 до +50 °C,
• температура хранения — от −20 до +60 °C,
• степень защиты оболочки — IP52,
• допустимая рабочая высота — до 3000 м,
• габариты корпуса — 136 × 245 × 63 мм,
• масса — около 1,2 кг.

Особенности конструкции устройств

Fluke 754 построен не как обычный измеритель, показывающий только значение подключённого сигнала. В его аппаратной архитектуре одновременно предусмотрены измерительные и генераторные цепи, благодаря чему прибор способен воспроизводить воздействие на вход проверяемого устройства и параллельно контролировать его выход. Двойное отображение параметров позволяет наблюдать исходный и ответный сигналы в рамках одной операции. Такой принцип особенно удобен при работе с преобразователем 4–20 мА. Калибратор может сформировать требуемое входное значение, измерить реакцию токовой петли и сопоставить фактический результат с ожидаемым. Для последовательной проверки нескольких точек предусмотрены ручные ступени, AutoStep и программируемое плавное изменение сигнала. Оператор может задать начальное значение, величину шага, задержку и продолжительность каждого этапа.

Области применения

Многофункциональное исполнение делает прибор востребованным в системах промышленной метрологии и автоматизации. Ниже рассмотрим характерные направления применения Fluke 754:

• калибровка преобразователей давления,
• проверка датчиков и преобразователей температуры,
• диагностика токовых петель 4–20 мА,
• обслуживание интеллектуальных HART-преобразователей,
• проверка термопар,
• контроль платиновых термосопротивлений,
• имитация технологических электрических сигналов,
• проверка входных каналов ПЛК,
• испытание аналоговых каналов систем автоматизации,
• калибровка полевых измерительных приборов,
• регистрация результатов метрологических процедур,
• техническая диагностика контрольно-измерительного оборудования.

Компания «Олниса» поставляет измерительное, промышленное и электротехническое оборудование, включая приборы бренда Fluke. В ассортименте представлена категория профессиональных процесс-калибраторов, к которой относится Fluke 754. Для заказчиков доступны технические консультации по характеристикам, измерительным функциям и комплектности оборудования. Компания «Олниса» также обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Эксплуатационная ценность модели определяется объединением нескольких метрологических функций в одном переносном корпусе. Ключевыми преимуществами Fluke 754 являются:

• универсальность измерительных задач,
• встроенная поддержка HART,
• удобное документирование результатов,
• наглядное одновременное отображение параметров,
• мобильность полевого применения,
• гибкость автоматических процедур,
• надёжное промышленное исполнение,
• продолжительная автономная работа.

Таким образом, документирующий процесс-калибратор Fluke 754 объединяет функции измерителя, источника технологических сигналов, средства температурной калибровки и интерфейса HART. Прибор способен работать с электрическими параметрами, RTD, термопарами и внешними модулями давления, сохранять результаты процедур и обмениваться данными с программным обеспечением.
