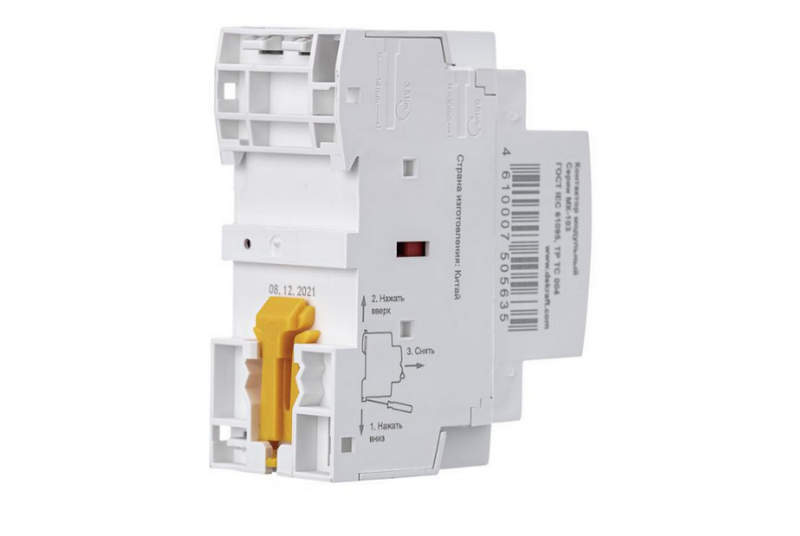

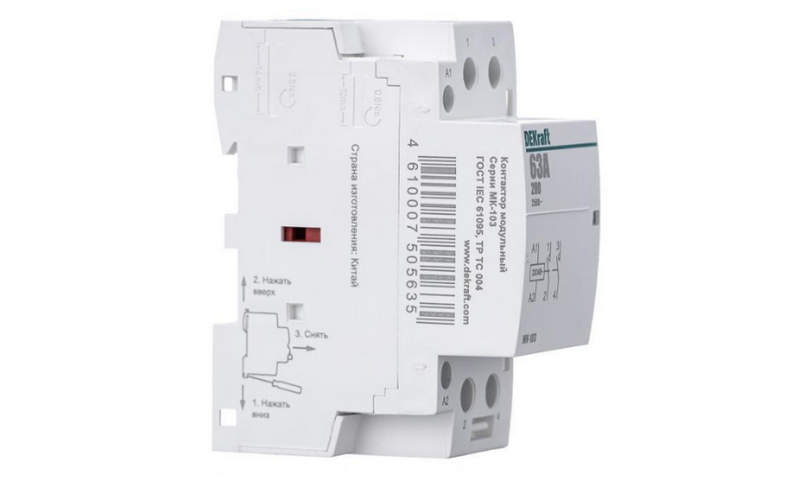

Модульный контактор DEKraft МК-103 2НО 63А 230В 18085DEK — дистанционная коммутация мощных нагрузок

В электрических схемах с частыми циклами включения и отключения исполнительной нагрузки ручной коммутационный аппарат не всегда удобен. Если управление должно выполняться по сигналу автоматики, таймера, термостата или другого управляющего устройства, рациональнее использовать электромагнитный коммутационный механизм. Для таких задач предназначен модульный контактор DEKraft МК-103 2НО 63А 230В 18085DEK.

Технические характеристики

Электрическая конфигурация модели ориентирована на коммутацию нагрузок в низковольтных распределительных и управляющих системах. Ниже рассмотрим основные параметры DEKraft МК-103 18085DEK:

• номинальный ток по категории AC-7a — 63 А,
• количество главных контактов — 2,
• исполнение контактов — 2НО,
• состояние контактов без управляющего напряжения — нормально открытое,
• номинальное напряжение катушки управления — 220 В переменного тока,
• типовое обозначение управляющего напряжения — 230 В AC,
• максимальное рабочее напряжение силовой сети — до 400 В переменного тока,
• частота питающей сети — 50/60 Гц,
• ширина корпуса — 3 стандартных модуля,
• размер одного модуля — 18 мм,
• общая модульная ширина — 54 мм,
• серия аппарата — МК-103,
• код изделия — 18085DEK,
• способ монтажа — DIN-рейка,
• принцип управления — электромагнитный,
• характер коммутации — дистанционный,
• назначение — многократное включение и отключение электрической нагрузки,
• дополнительная регулировка после установки не требуется,
• специальное периодическое обслуживание для штатной коммутации не предусмотрено.

Особенности конструкции устройств

Внутренний механизм DEKraft МК-103 18085DEK построен на электромагнитном преобразовании управляющего сигнала в механическое движение контактной системы. Пока на катушке отсутствует напряжение, возвратный механизм удерживает два главных контакта разомкнутыми. После подачи управляющего напряжения внутри магнитной системы возникает поле, которое перемещает якорь и через кинематическую связь одновременно замыкает оба силовых канала. Такое разделение управляющей и силовой частей позволяет включать нагрузку сравнительно небольшой командной цепью. Управляющий аппарат непосредственно не пропускает через себя весь ток потребителя: он воздействует на катушку контактора, а силовую коммутацию выполняют главные контакты МК-103. Благодаря этому контактор может работать как промежуточный исполнительный элемент в автоматизированной электрической системе. В серии используется мостиковая контактная схема с двойным разрывом цепи. При отключении электрический путь разрывается одновременно в двух точках одного контактного механизма. Производитель отмечает, что подобное решение препятствует переносу электрической дуги через изоляционные участки и повышает надёжность процесса размыкания.

Области применения

Номинальный ток 63 А позволяет использовать аппарат в цепях, где требуется дистанционно управлять сравнительно мощными потребителями и выполнять большое количество коммутационных циклов. Ниже рассмотрим характерные направления применения DEKraft МК-103 18085DEK:

• системы управления насосным оборудованием,
• вентиляционные установки,
• электрические нагревательные нагрузки,
• осветительные группы повышенной мощности,
• автоматизированные инженерные системы,
• электрические щиты зданий,
• распределительные шкафы коммерческих объектов,
• управление нагрузкой по сигналу таймера,
• коммутация по команде терморегулятора,
• цепи с централизованным включением оборудования,
• системы диспетчерского управления нагрузкой,
• автоматическое отключение потребителей по внешнему сигналу.

Компания «Олниса» поставляет промышленное, электротехническое и автоматизационное оборудование, включая продукцию DEKraft. В ассортименте представлены коммутационные аппараты для распределительных и управляющих систем, в том числе модульный контактор DEKraft МК-103 2НО 63А 230В 18085DEK. Заказчикам доступны технические консультации по характеристикам, электрическому исполнению и функциональным возможностям продукции. Компания «Олниса» организует оперативную доставку оборудования по всей стране.

Преимущества

Эксплуатационная ценность контактора определяется сочетанием модульной компоновки и электромагнитного управления. Ключевыми преимуществами DEKraft МК-103 являются:

• надёжность дистанционной коммутации,
• компактное DIN-исполнение,
• наглядный контроль состояния,
• простота включения в автоматические схемы,
• устойчивость к частым коммутационным циклам,
• универсальность применения,
• отсутствие сложной настройки,
• практичность щитового размещения.

Таким образом, модульный контактор DEKraft МК-103 2НО 63А 230В 18085DEK предназначен для дистанционного управления электрическими нагрузками в сетях переменного тока до 400 В. Аппарат рассчитан на номинальный ток 63 А по AC-7a, оснащён двумя нормально открытыми контактами и катушкой управления на 220–230 В. Корпус шириной три модуля устанавливается непосредственно на DIN-рейку.
