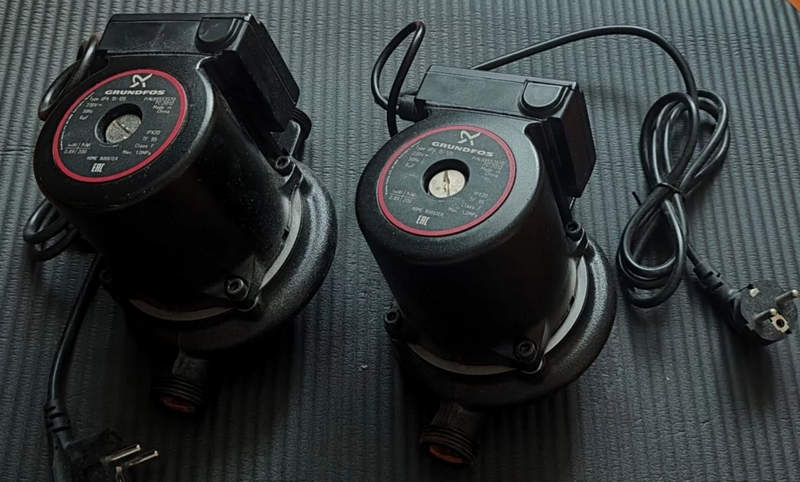

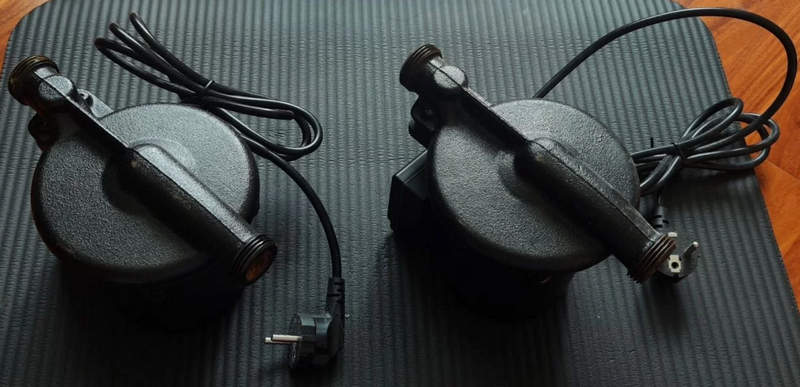

Циркуляционный насос Grundfos UPA 15-120 для эффективной подачи воды и инженерных коммуникаций
Насос Grundfos UPA 15-120 относится к серии компактных повысительных насосов, предназначенных для увеличения давления воды в бытовых и инженерных системах водоснабжения. Оборудование выполнено в формате линейного насоса, который устанавливается непосредственно в трубопровод и обеспечивает повышение напора при работе точек водоразбора. Конструкция модели ориентирована на стабильное поддержание параметров подачи жидкости, снижение уровня шума и длительный эксплуатационный ресурс. Grundfos UPA 15-120 применяется в открытых системах с подачей воды от внешнего источника и использует автоматическое управление включением при изменении расхода жидкости.
Технические характеристики
Ключевыми техническими особенностями насоса являются следующие параметры:
- максимальная производительность Grundfos UPA 15-120 составляет около 1,33 м3/ч при номинальном режиме работы,
- максимальный расход достигает приблизительно 2,4 м3/ч в зависимости от условий эксплуатации системы,
- максимальная высота подъема жидкости составляет 12 м,
- диаметр присоединительных отверстий соответствует резьбовому соединению G 1 и R 3/4,
- максимальное рабочее давление системы достигает 10 бар,
- максимальная температура окружающей среды составляет +40 C,
- уровень звукового давления при работе оборудования не превышает 43 дБ(А),
- степень защиты корпуса соответствует классу IPX2D,
- класс изоляции электродвигателя соответствует категории F.
Насос Grundfos UPA 15-120 использует односкоростной режим работы, при котором частота вращения двигателя остается постоянной. Регулирование производительности происходит за счет изменения гидравлических условий системы и режима потребления воды. Встроенный механизм автоматического запуска реагирует на движение жидкости через насосный узел, обеспечивая включение только при наличии расхода.
Особенности конструкции устройства
Конструкция Grundfos UPA 15-120 выполнена по принципу насоса с мокрым ротором, при котором ротор электродвигателя находится непосредственно в перекачиваемой жидкости. Такое решение исключает необходимость применения традиционного механического уплотнения вала и позволяет использовать рабочую среду для охлаждения и смазывания подшипников. Насосный блок и двигатель образуют единый компактный модуль, что снижает количество соединительных элементов и повышает надежность оборудования. Корпус насоса изготовлен из чугуна с катафорезным покрытием, которое обеспечивает дополнительную защиту металлических поверхностей от воздействия жидкости и коррозионных процессов. Рабочее колесо выполнено из коррозионностойкого материала, а элементы ротора изготовлены с применением нержавеющей стали. В конструкции применяются керамические радиальные подшипники и графитовые упорные элементы, рассчитанные на постоянную работу в условиях контакта с водой. Встроенный датчик протока является важной частью автоматизации работы насоса. Его конструкция включает подвижный элемент с магнитом, который реагирует на движение воды внутри камеры. При появлении потока магнит воздействует на контактный механизм, после чего подается сигнал на включение двигателя. При отсутствии расхода система отключает насос, предотвращая ненужную работу оборудования на холостом режиме.
Области применения
Насос Grundfos UPA 15-120 применяется в системах, где требуется увеличение давления холодного или горячего водоснабжения. Компактные размеры и линейная конструкция позволяют использовать оборудование в ограниченном пространстве инженерных коммуникаций. Основными направлениями применения являются:
- обеспечение стабильной подачи воды к душевым системам и смесителям,
- работа в открытых трубопроводных системах с внешним источником подачи воды,
- применение в инженерных сетях небольших объектов.
Преимущества насоса Grundfos UPA 15-120
Модель сочетает компактную конструкцию, автоматический режим работы и высокую надежность основных компонентов. Использование мокрого ротора снижает количество элементов, подверженных износу, а встроенная защита двигателя повышает безопасность эксплуатации. Основными преимуществами оборудования являются:
- компактные размеры и небольшой вес около 4,7 кг,
- низкий уровень шума менее 43 дБ(А),
- отсутствие необходимости во внешней защите двигателя,
- устойчивость корпуса к коррозионному воздействию,
- рабочее давление до 10 бар,
- широкий температурный диапазон жидкости от +2 C до +95 C,
- длительный срок службы благодаря применению надежных материалов.
Таким образом, насос Grundfos UPA 15-120 представляет собой современное оборудование для повышения давления воды с продуманной гидравлической схемой, компактным исполнением и надежной системой автоматического управления. Технические характеристики модели позволяют использовать ее в различных системах водоснабжения, где требуется стабильная работа и эффективное повышение напора.
