Вентили ESBE для систем отопления: надежность, долговечность и функциональность
Вентили ESBE представляют собой инженерные устройства для регулирования потоков рабочих сред в системах отопления, охлаждения, вентиляции и технологических установках. Конструкция данных изделий ориентирована на точное управление движением теплоносителя, поддержание заданных гидравлических параметров и обеспечение стабильной работы оборудования. Регулирующие модели ESBE применяются в составе автоматизированных систем, где требуется изменение расхода жидкости, смешивание потоков или разделение направлений движения рабочей среды. Серии вентилей ESBE включают двухходовые и трехходовые исполнения, рассчитанные на различные схемы подключения и режимы эксплуатации.
Технические характеристики
Основные параметры вентилей ESBE определяют их функциональные возможности, диапазон применения и совместимость с различными инженерными системами. Оборудование выпускается с учетом требований к рабочему давлению, температуре среды и точности регулирования. Ключевыми техническими характеристиками являются:
- тип конструкции — двухходовые и трехходовые регулирующие клапаны с плунжерным механизмом,
- номинальный размер проходного соединения — от DN15 до DN50 в зависимости от исполнения,
- номинальное давление — PN16, что соответствует максимальному рабочему давлению до 16 бар,
- диапазон температуры рабочей среды — от -20 C до +150 C,
- ход регулирующего элемента — 20 мм,
- характеристика потока A–AB — равнопроцентная EQM,
- характеристика потока B–AB — дополнительная равнопроцентная характеристика,
- коэффициент пропускной способности Kv — от 0,25 до 38 м3/ч в зависимости от диаметра и модели,
- диапазон регулирования Kv/Kv min — более 50 для отдельных исполнений DN15 и более 100 для моделей DN20–DN50,
- максимальная утечка по направлению A–AB — не более 0,02 % от Kv,
- максимальная утечка по направлению B–AB — не более 0,05 % от Kvs,
- тип подключения — наружная резьба G согласно стандарту ISO 228/1,
- материал корпуса — бронза Rg5 с высокой устойчивостью к воздействию теплоносителей,
- материал штока — нержавеющая сталь SS2346,
- материал затвора — нержавеющая сталь SS2346,
- материал седла — нержавеющая сталь SS2346,
- материал уплотнений — PTFE и EPDM,
- допустимая концентрация водно-гликолевых смесей — до 50 %,
- допустимая концентрация водно-этанольных смесей — до 28 %.
Принцип работы вентилей ESBE основан на изменении площади проходного сечения при перемещении регулирующего элемента внутри корпуса. Управляющий сигнал от привода изменяет положение штока, благодаря чему происходит плавное увеличение или уменьшение объема проходящего теплоносителя. Такой механизм обеспечивает стабильное регулирование температуры и расхода без резких гидравлических изменений.
Особенности конструкции устройств

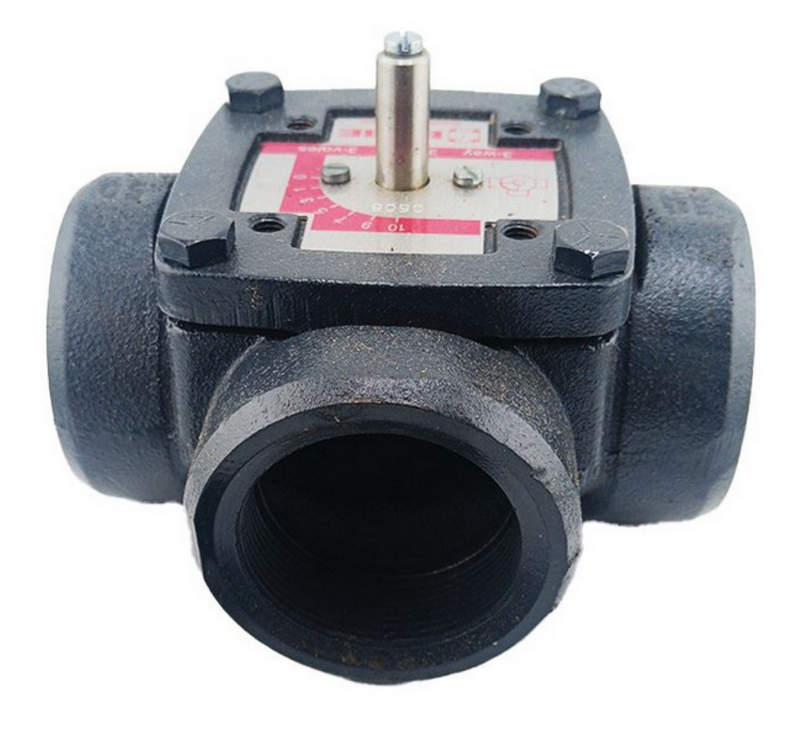

Конструктивное исполнение вентилей ESBE предусматривает корпус из прочного металлического сплава, внутри которого размещается направляющий механизм со штоком и запорным элементом. Использование бронзы Rg5 обеспечивает устойчивость корпуса к механическим нагрузкам и длительному воздействию воды или специальных теплоносителей. Внутренние элементы, контактирующие с рабочей средой, изготовлены из нержавеющей стали, что снижает вероятность коррозии и сохраняет точность перемещения регулирующего механизма. Двухходовые модели предназначены для управления количеством проходящей среды в одном направлении, а трехходовые варианты используются для смешивания или распределения потоков. В трехходовой конструкции предусмотрены два входных и один выходной канал либо обратная схема работы, при которой поток разделяется между несколькими направлениями. Такое исполнение позволяет применять вентили ESBE в системах с переменным расходом и автоматическим поддержанием заданных параметров.
Важной особенностью конструкции является возможность совместной работы с электрическими приводами ESBE. Привод воздействует на шток вентиля, преобразуя управляющий сигнал в механическое перемещение. Благодаря точному сопряжению элементов обеспечивается плавность регулирования и минимальные потери при изменении положения клапана. Герметичность внутреннего узла достигается за счет металлических седельных уплотнений и специальных материалов уплотнительных элементов. Конструкция рассчитана на продолжительную эксплуатацию при постоянных циклах открытия и закрытия, что особенно важно для систем с автоматическим регулированием температуры.
Области применения
Вентили ESBE используются в различных инженерных комплексах, где требуется контролируемое изменение параметров движения рабочей среды. Основными областями применения являются:
- системы водяного отопления жилых, коммерческих и промышленных зданий,
- контуры охлаждения и климатического оборудования,
- узлы смешивания теплоносителя,
- системы вентиляции с водяными теплообменниками,
- автоматизированные тепловые пункты,
- оборудование регулирования температуры в технологических процессах,
- гидравлические контуры с переменным расходом жидкости,
- системы управления распределением теплоносителя между несколькими направлениями.
Таким образом, вентили ESBE являются надежными элементами регулирующей арматуры, обеспечивающими точное управление потоками теплоносителей и стабильную работу инженерных систем. Продуманная конструкция, применение качественных материалов и широкий диапазон технических параметров позволяют использовать оборудование в различных промышленных и коммунальных объектах. Компания «Олниса» предлагает поставку вентилей ESBE и другого промышленного оборудования для современных инженерных решений. В ассортименте компании представлены качественные комплектующие от известных производителей с возможностью оперативной поставки продукции по всей стране. «Олниса» обеспечивает надежное снабжение предприятий промышленным оборудованием и предоставляет широкий выбор технических решений для различных сфер применения.
