Источник бесперебойного питания Exegate SX 2500 для надёжной работы техники
Современные промышленные и бытовые системы управления требуют стабильного электропитания с минимальным уровнем помех и высокой точностью выходных параметров. Источник бесперебойного питания ExeGate SX 2500 относится к классу линейно-интерактивных устройств с функцией стабилизации напряжения и преобразования энергии от внешних аккумуляторных батарей. Оборудование предназначено для формирования качественного резервного питания нагрузок, чувствительных к перепадам напряжения, кратковременным отключениям сети и искажениям электрического сигнала. Модель ExeGate SX 2500 построена с применением инверторной технологии, тороидального трансформатора и системы автоматического регулирования напряжения, что обеспечивает стабильную работу подключенных устройств.
Технические характеристики
Основные параметры ExeGate SX 2500 определяют возможности устройства при эксплуатации в системах резервного питания. Ниже представлены ключевые технические характеристики оборудования:
- частота входной сети поддерживается в диапазоне 45–65 Гц,
- выходное напряжение в инверторном режиме составляет 220 В с точностью ±3%,
- выходная частота составляет 50/60 Гц с отклонением не более ±0,3 Гц,
- форма выходного сигнала — чистая синусоида,
- тип используемого трансформатора — тороидальный,
- напряжение аккумуляторного контура составляет 24 В,
- максимальная поддерживаемая емкость внешней аккумуляторной системы достигает 200 А·ч,
- диапазон рабочего тока зарядного устройства составляет 10/20 А,
- температура эксплуатации находится в пределах от 0 до +40 С,
- температура хранения составляет от -15 до +45 С,
- допустимая влажность окружающей среды — от 10 до 90% без образования конденсата,
- габаритные размеры корпуса — 460×370×230 мм.
Принципы и режимы работы
Принцип работы ExeGate SX 2500 основан на взаимодействии сетевого стабилизатора, аккумуляторного блока и инверторного преобразователя. При наличии внешнего питания устройство выполняет контроль параметров входной сети, корректирует отклонения напряжения с помощью AVR-модуля и передает стабилизированный сигнал на выход. При исчезновении сетевого напряжения система автоматически переключает нагрузку на аккумуляторный источник через инверторный преобразователь, формируя выходное напряжение с правильной синусоидальной формой. К основным рабочим режимам ExeGate SX 2500 относятся следующие варианты функционирования:
- режим работы от электросети с фильтрацией помех и стабилизацией параметров,
- режим AVR с автоматическим повышением или снижением входного напряжения,
- режим холодного старта при запуске оборудования без подключения к сети,
- режим зарядки аккумуляторной системы,
- режим защиты при перегрузках, коротком замыкании и перегреве.
Особенности конструкции устройства

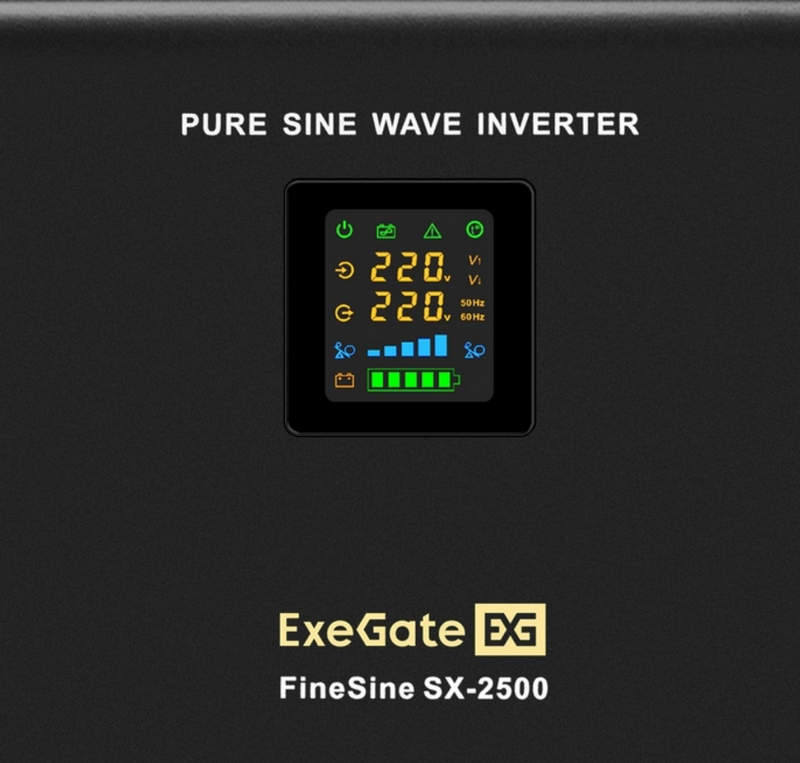

Конструкция ExeGate SX 2500 разработана для обеспечения надежной эксплуатации в составе систем электропитания различного назначения. Корпус устройства выполнен из металлических материалов, обеспечивающих механическую прочность и эффективный отвод тепла от внутренних компонентов. Настенное исполнение позволяет рационально размещать оборудование в ограниченном пространстве. Внутренняя архитектура включает силовой преобразователь, управляющую электронику, тороидальный трансформатор и систему контроля состояния аккумуляторного контура. Применение тороидального трансформатора снижает уровень электромагнитных помех и способствует повышению эффективности преобразования энергии. Инверторный блок формирует чистую синусоиду на выходе, благодаря чему устройство может использоваться для питания оборудования с повышенными требованиями к качеству напряжения. Электронная система управления контролирует основные рабочие параметры и обеспечивает автоматическое переключение между источниками энергии. Для отображения состояния предусмотрен многофункциональный LCD-дисплей, который показывает параметры входного и выходного напряжения, уровень нагрузки, состояние батареи и текущий режим работы. Панель индикации позволяет контролировать эксплуатационные характеристики устройства без применения дополнительных измерительных средств. Система защиты ExeGate SX 2500 включает комплекс электронных механизмов безопасности:
- защиту от перегрева внутренних элементов,
- защиту аккумуляторной батареи от глубокого разряда,
- защиту от превышения допустимого напряжения.
Области применения
Благодаря сочетанию высокой мощности, чистой синусоидальной формы сигнала и возможности подключения внешних аккумуляторов ExeGate SX 2500 применяется в различных системах, где требуется стабильное резервное электропитание. Основными направлениями использования являются:
- системы управления инженерным оборудованием,
- циркуляционные насосы и отопительные установки,
- серверное и сетевое оборудование,
- автоматизированные рабочие станции,
- телекоммуникационные устройства,
- оборудование с повышенными требованиями к качеству питающего напряжения.
Таким образом, ExeGate SX 2500 представляет собой современный источник бесперебойного питания, сочетающий высокую мощность, точное преобразование энергии и расширенные возможности резервирования. Использование чистой синусоиды, системы AVR и внешних аккумуляторных батарей делает данное оборудование эффективным решением для поддержания стабильного электроснабжения технических систем. Компания «Олниса» предлагает поставку ExeGate SX 2500 и другого промышленного оборудования для различных сфер применения.
