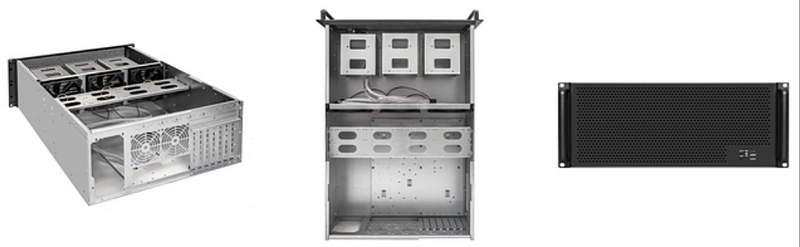

Серверный корпус Exegate Pro 4U650 для построения производительных промышленных решений
Серверная платформа ExeGate Pro 4U650-18 представляет собой конструктивную основу для создания производительных вычислительных комплексов, систем хранения данных и специализированных серверных решений. Модель выполнена в форм-факторе 4U, что обеспечивает значительный внутренний объем для размещения материнских плат расширенного стандарта, накопителей, плат расширения и компонентов охлаждения. Конструкция ориентирована на эксплуатацию в условиях длительной нагрузки, где требуется надежное размещение оборудования и эффективная организация внутренних узлов. Платформа ExeGate Pro 4U650-18 применяется как корпусная база для серверных систем благодаря сочетанию жесткой металлической конструкции, широких возможностей конфигурации и поддержке различных форматов аппаратных компонентов. Модель выпускается в нескольких вариантах исполнения, включая версии без блока питания, с одним источником питания или с резервированными блоками питания различной мощности.
Технические характеристики
Основные параметры ExeGate Pro 4U650-18 определяют возможности платформы при построении серверного оборудования. Конструкция поддерживает установку различных типов материнских плат и обеспечивает пространство для большого количества устройств хранения информации. Ключевыми техническими особенностями являются:
- форм-фактор корпуса 4U для установки в стандартные серверные стойки,
- поддерживаемые форматы материнских плат mini ITX, mini DTX, mATX, ATX, SSI CEB, E-ATX и SSI EEB,
- размеры корпуса без крепежных элементов 428×172×650 мм,
- габариты с ручками и монтажными элементами 484×174×690 мм,
- масса корпуса около 13 кг без установленного оборудования,
- толщина металлических панелей корпуса 1 мм,
- материал передней панели и шасси — сталь,
- цвет передней панели — черный,
- цвет внутреннего шасси — серебристый,
- количество внутренних отсеков для накопителей 3,5 дюйма — 21,
- количество отсеков формата 2,5 дюйма — 5 штатных плюс возможность размещения дополнительных 4 вместо отсеков 3,5 дюйма,
- количество слотов расширения PCI — 7,
- максимальная высота процессорного кулера — 150 мм,
- максимальная длина видеокарты — 330 мм,
- максимальная длина блока питания — 330 мм,
- передняя панель ввода-вывода включает 2 порта USB 2.0,
- система индикации включает светодиоды Power и HDD,
- органы управления представлены кнопками POWER и RESET.
Платформа поддерживает установку различных вариантов электропитания. В зависимости от исполнения ExeGate Pro 4U650-18 может оснащаться блоками питания мощностью от 500 Вт до 1200 Вт, включая модели ServerPRO и резервированные конфигурации с двумя источниками питания. Основные варианты организации питания включают:
- ATX-блоки питания мощностью 500 Вт,
- ATX-блоки питания мощностью 600 Вт,
- ATX-блоки питания мощностью 700 Вт,
- ATX-блоки питания мощностью 800 Вт,
- ATX-блоки питания мощностью 1000 Вт,
- ATX-блоки питания мощностью 1200 Вт,
- резервированные блоки питания 2×550 Вт,
- резервированные блоки питания 2×800 Вт,
- резервированные блоки питания 2×1000 Вт,
- резервированные блоки питания 2×1200 Вт.
Особенности конструкции устройств

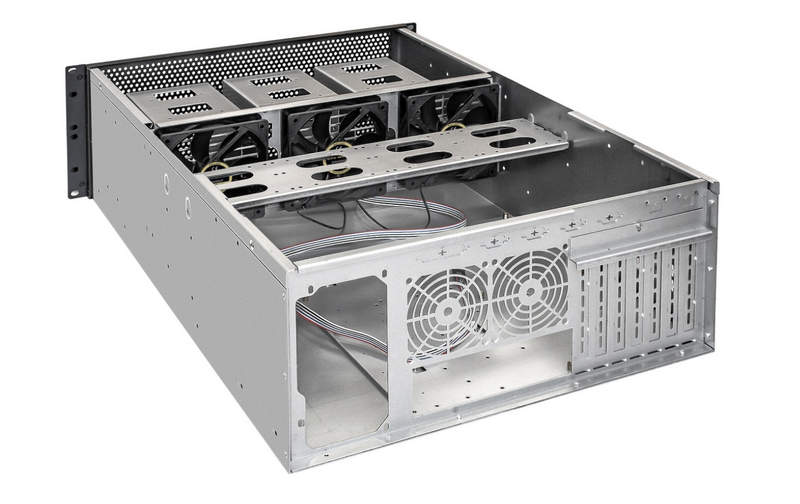

Конструкция ExeGate Pro 4U650-18 разработана с учетом требований к серверным корпусам увеличенного объема. Основой корпуса является жесткое стальное шасси толщиной 1 мм, которое обеспечивает механическую устойчивость при размещении большого количества внутренних компонентов. Внутреннее пространство организовано таким образом, чтобы разделить зоны размещения накопителей, системной платы, блока питания и элементов охлаждения. Особое внимание уделено возможности установки большого количества дисковых устройств. Наличие 21 посадочного места под накопители 3,5 дюйма позволяет использовать корпус для построения систем хранения данных высокой емкости. Дополнительные посадочные места под устройства 2,5 дюйма расширяют возможности применения твердотельных накопителей и компактных носителей информации. Система охлаждения включает три вентилятора диаметром 120 мм, установленных в центральной части корпуса. Дополнительно предусмотрены места для установки двух вентиляторов размером 80 мм на задней панели. Такое расположение воздушных потоков обеспечивает последовательное прохождение охлаждающего воздуха через внутренние зоны с наиболее нагруженными компонентами. В конструкции предусмотрены семь слотов расширения, что позволяет размещать дополнительные контроллеры, сетевые адаптеры, платы обработки данных и другие модули расширения. Внутренняя компоновка обеспечивает совместимость с различными аппаратными архитектурами и позволяет создавать серверные системы с большим количеством функциональных узлов.
Области применения
ExeGate Pro 4U650-18 используется в составе различных вычислительных и промышленных систем, где требуется надежная корпусная база с возможностью установки большого количества компонентов. Основными направлениями применения являются:
- серверные станции обработки данных,
- системы хранения информации с большим количеством накопителей,
- вычислительные комплексы промышленного назначения,
- телекоммуникационные серверные решения,
- оборудование для обработки больших объемов информации,
- рабочие станции с расширенной аппаратной конфигурацией,
- системы с несколькими платами расширения,
- стойковые вычислительные комплексы формата 4U.
Принципы работы и эксплуатационные особенности
ExeGate Pro 4U650-18 выполняет функцию механической и функциональной основы серверной системы, обеспечивая размещение основных вычислительных компонентов внутри единого защищенного корпуса. Работа платформы заключается в организации стабильного взаимодействия между материнской платой, блоком питания, накопителями, платами расширения и системой охлаждения. При использовании резервированных вариантов питания конструкция получает возможность работы с двумя независимыми источниками электропитания. Такой принцип построения повышает надежность серверных систем за счет распределения нагрузки между блоками питания и сохранения работоспособности оборудования при отказе одного из источников. Внутренняя архитектура корпуса рассчитана на установку компонентов с повышенным энергопотреблением. Большой объем корпуса обеспечивает свободное размещение кабельных соединений, накопителей и дополнительных устройств, что способствует формированию устойчивой конфигурации серверного оборудования.
Таким образом, серверная платформа ExeGate Pro 4U650-18 является надежным решением для создания вычислительных систем промышленного и серверного назначения. Большой внутренний объем, поддержка различных аппаратных форматов и возможность применения мощных или резервированных источников питания делают данную модель универсальной основой для современных серверных конфигураций. Компания «Олниса» осуществляет поставку промышленного оборудования, включая серверные платформы ExeGate Pro 4U650-18. В каталоге компании представлены технические решения для построения надежных информационных и промышленных систем. «Олниса» обеспечивает поставку оборудования от проверенных производителей для предприятий различных отраслей.
