Осциллографический мультиметр Fluke 124 для эффективного контроля электрических систем

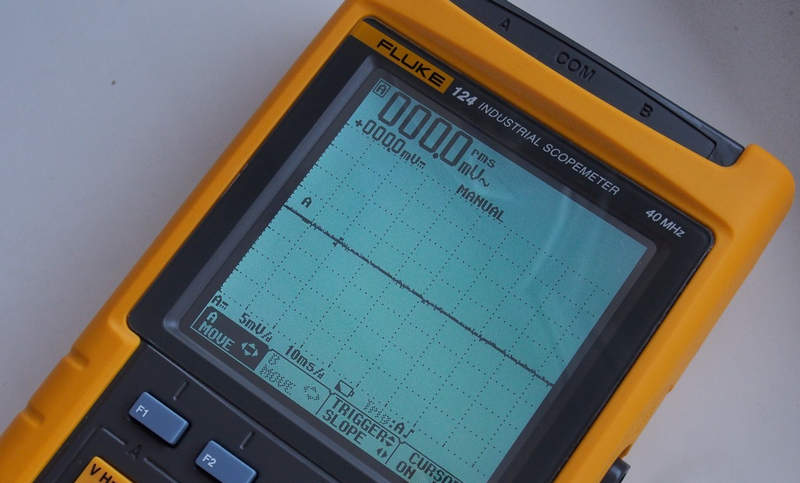

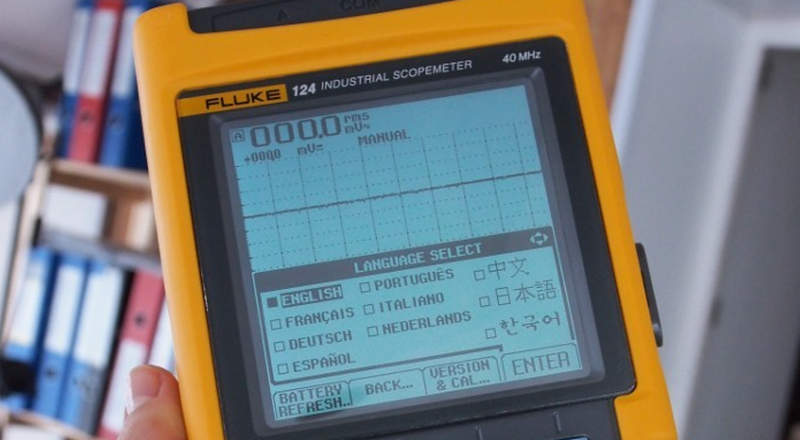

Промышленный измерительный прибор Fluke 124 представляет собой многофункциональное устройство класса ScopeMeter, объединяющее возможности двухканального осциллографа, цифрового мультиметра и регистратора измерительных данных. Конструкция прибора ориентирована на исследование электрических цепей, контроль параметров сигналов и анализ работы промышленного оборудования. Fluke 124 применяется для измерения напряжения, частоты, формы импульсов, сопротивления и других характеристик электрических систем. Благодаря полосе пропускания до 40 МГц, двум независимым входным каналам и встроенным функциям автоматического анализа устройство позволяет получать подробную информацию о состоянии исследуемых цепей.

Технические характеристики

Основные параметры Fluke 124 определяют его возможности как универсального промышленного средства измерения. Прибор оснащён двумя измерительными входами с цифровой обработкой сигналов, поддерживает работу в режиме осциллографа и мультиметра, а также обеспечивает сохранение результатов измерений во внутренней памяти. Ключевыми техническими особенностями являются следующие характеристики:

• полоса пропускания осциллографического канала составляет до 40 МГц,
• количество измерительных каналов — 2 независимых входа,
• частота дискретизации в режиме реального времени достигает 25 МГц/с,
• эквивалентная частота дискретизации для повторяющихся сигналов достигает 4 Гвыб/с,
• диапазон чувствительности вертикального отклонения составляет от 5 мВ/дел до 500 В/дел,
• диапазон временной развёртки находится от 10 нс/дел до 500 нс/дел в режиме эквивалентной выборки,
• диапазон временной развёртки в режиме реального времени составляет от 1 мкс/дел до 5 с/дел,
• входное сопротивление составляет 1 МОм при входной ёмкости около 20 пФ,
• максимальное измеряемое входное напряжение достигает 600 В RMS с категорией безопасности CAT III,
• разрядность цифрового преобразования составляет 8 бит,
• время нарастания сигнала при работе без измерительных щупов составляет менее 8,75 нс,
• объём памяти позволяет сохранять до 20 экранов с настройками и результатами измерений,
• размер монохромного дисплея составляет 10,2 см,
• масса прибора составляет около 1,2 кг,
• габаритные размеры корпуса составляют 232 × 115 × 50 мм,
• продолжительность автономной работы от аккумулятора достигает 7 часов,
• диапазон рабочих температур составляет от 0 C до 50 C.

Принцип измерения Fluke 124 основан на преобразовании аналогового электрического сигнала в цифровой поток данных с последующей обработкой встроенным вычислительным модулем. Полученная информация отображается в виде графика осциллограммы, числовых значений или записей изменения параметров во времени. Прибор поддерживает измерение постоянного и переменного напряжения, частоты, длительности импульсов, коэффициента заполнения, сопротивления, ёмкости и параметров сигналов.

Особенности конструкции устройства

Конструкция Fluke 124 разработана с учётом эксплуатации в промышленных условиях. Корпус прибора выполнен в компактном исполнении, что позволяет использовать устройство непосредственно рядом с контролируемыми установками. Защищённое исполнение обеспечивает устойчивость к воздействию пыли и капель жидкости по классу IP51. Внутренняя архитектура включает измерительный блок, цифровой процессор обработки сигналов, систему питания от аккумуляторной батареи и интерфейс передачи данных. Одной из особенностей модели является технология Connect-and-View, которая автоматически распознаёт параметры входного сигнала и выполняет настройку временной развёртки, амплитуды и режима запуска. Это позволяет получать стабильное изображение исследуемого процесса без сложной ручной настройки. Функция TrendPlot обеспечивает длительную регистрацию измеряемых параметров с фиксацией минимальных, максимальных и средних значений. Измерительные входы оснащены защитой от повышенных напряжений, а оптически изолированный интерфейс RS-232 обеспечивает безопасный обмен данными с внешними устройствами. В комплекте с прибором используются специализированные измерительные принадлежности, включая щупы и экранированные соединительные элементы, предназначенные для повышения точности измерений при работе с промышленными сигналами.

Режимы работы и функциональные возможности

Fluke 124 поддерживает несколько режимов получения и анализа информации, каждый из которых предназначен для решения конкретных измерительных задач. Основные режимы работы включают:

• режим двухканального осциллографа для наблюдения формы электрических сигналов,
• режим цифрового мультиметра True RMS для измерения действующих значений напряжения и сопротивления,
• режим автоматической синхронизации Connect-and-View для быстрого отображения стабильной осциллограммы,
• режим Single Shot для регистрации одиночных переходных процессов,
• режим Roll для наблюдения медленно изменяющихся параметров,
• режим Envelope для анализа диапазона изменения сигналов,
• режим TrendPlot для длительной записи измеряемых характеристик,
• режим измерения частоты до десятков мегагерц,
• режим контроля длительности импульсов и коэффициента заполнения,
• режим измерения пиковых значений напряжения,
• режим сохранения экранных изображений и пользовательских настроек.

Система запуска осциллографа поддерживает несколько вариантов синхронизации, включая автоматический запуск, запуск по фронту сигнала и одиночную регистрацию. Благодаря этому Fluke 124 способен фиксировать как стабильные периодические процессы, так и кратковременные изменения электрических параметров.

Области применения

Fluke 124 используется в различных направлениях промышленной диагностики и технического контроля. Высокая точность измерений и наличие функций анализа сигналов делают прибор востребованным при исследовании электрических систем и оборудования. Основными областями применения являются:

• диагностика промышленных электроприводов,
• контроль электронных блоков управления,
• проверка силовых электрических цепей,
• анализ работы автоматизированных систем,
• измерение параметров датчиков и преобразователей,
• исследование импульсных сигналов,
• контроль промышленных источников питания,
• проверка электронных компонентов и плат управления,
• регистрация изменений электрических параметров во времени.

Преимущества Fluke 124

Главным преимуществом Fluke 124 является сочетание функций нескольких измерительных устройств в одном компактном корпусе. Прибор обеспечивает удобный контроль электрических процессов, высокую скорость обработки данных и возможность анализа сложных сигналов. Основные преимущества модели:

• совмещение осциллографа и мультиметра,
• широкая полоса пропускания 40 МГц,
• наличие двух измерительных каналов,
• автоматическая настройка параметров отображения,
• возможность длительной регистрации данных,
• защищённая конструкция корпуса,
• безопасность измерений до 600 В CAT III,
• сохранение результатов и настроек во внутренней памяти,
• мобильное исполнение для промышленного применения.

Таким образом, Fluke 124 является профессиональным измерительным прибором, предназначенным для анализа электрических сигналов и контроля параметров промышленного оборудования. Модель сочетает функциональность осциллографа, мультиметра и регистратора данных, обеспечивая широкий набор возможностей для выполнения измерительных операций. Компания «Олниса» осуществляет поставку промышленного оборудования и измерительных приборов Fluke для предприятий различных отраслей. В ассортименте компании представлены современные технические решения для оснащения производственных объектов. «Олниса» обеспечивает поставку оригинального оборудования с необходимыми техническими характеристиками и организует оперативную доставку продукции по всей стране.
