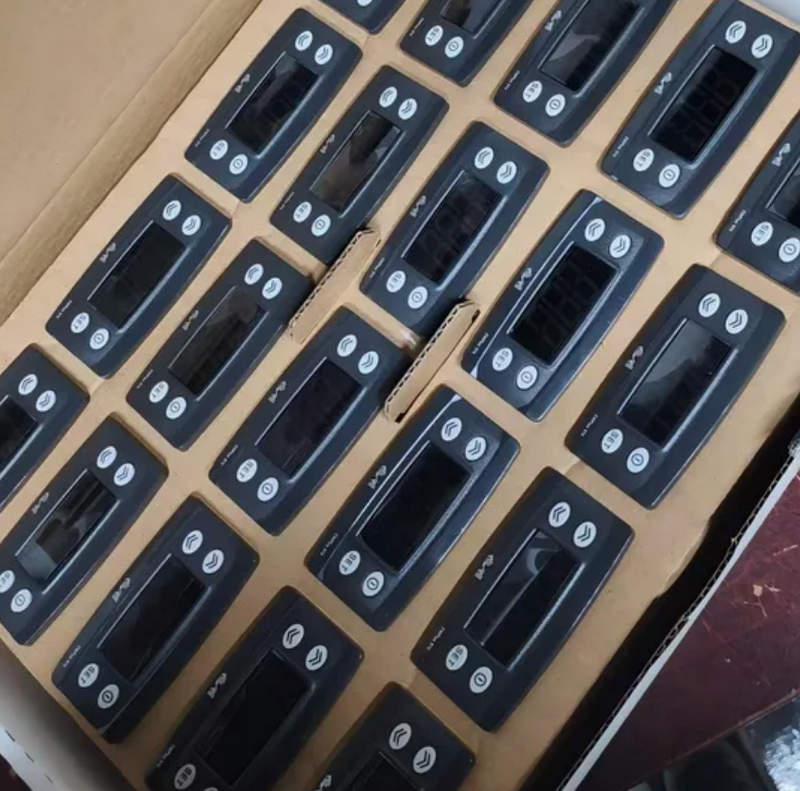

Контроллер температуры Eliwell: точное управление температурными режимами промышленного оборудования

Контроллер температуры Eliwell представляет собой электронное устройство автоматического регулирования, предназначенное для измерения температурных параметров и управления исполнительными механизмами в составе промышленных, холодильных, вентиляционных и технологических систем. Оборудование данного типа используется для поддержания заданных температурных режимов за счет обработки сигналов от подключаемых датчиков и формирования управляющих команд для реле или других выходных элементов. Контроллеры Eliwell выпускаются в различных сериях, включая IC, ID Plus и EW, которые отличаются количеством входов, выходных каналов, возможностями программирования и областью применения. Основной принцип работы устройства заключается в непрерывном сравнении фактического значения температуры, полученного от чувствительного элемента, с установленной пользователем рабочей точкой. При отклонении параметров от заданного диапазона контроллер автоматически изменяет состояние выходов, обеспечивая включение или отключение подключенного оборудования. Такая архитектура позволяет реализовать стабильное поддержание температуры с высокой точностью и минимальным количеством циклов переключения.

Технические характеристики

Ключевые технические параметры контроллеров температуры Eliwell определяют возможности измерения, регулирования и взаимодействия с внешними устройствами. Конкретные значения зависят от модели, однако большинство приборов серии имеют схожие принципы построения и обработки сигналов. Например, отдельные модели оснащаются входами для датчиков NTC, PTC, PT1000, а также дополнительными цифровыми входами для расширения функциональности. Основными техническими характеристиками являются:

• напряжение питания 12 В постоянного или переменного тока с допустимым отклонением ±10% либо 230 В переменного тока ±10% при частоте 50/60 Гц,
• потребляемая мощность до 3 ВА для стандартных исполнений с питанием 230 В и до 1,5 ВА для низковольтных моделей,
• диапазон измерения температуры от -50 C до +140 C в зависимости от типа подключаемого сенсора,
• рабочий диапазон температуры окружающей среды от -5 C до +55 C,
• температура хранения оборудования от -30 C до +85 C,
• допустимая относительная влажность эксплуатации от 10% до 90% без образования конденсата,
• точность измерения не менее 0,5% от полной шкалы плюс одна единица младшего разряда,
• разрешение измерения температуры 0,1 C или 1 C в зависимости от настроек прибора,
• цифровая индикация с дисплеем формата 3,5 разряда со знаком минус,
• степень защиты лицевой панели IP65 для моделей, предназначенных для панельной установки,
• размеры корпуса около 72×34 мм или 74×32 мм при глубине установки около 59–60 мм,
• максимальное сечение подключаемого проводника через винтовые клеммы до 2,5 мм2,
• поддержка датчиков NTC, PTC, PT1000 и других типов входных элементов в зависимости от конфигурации устройства.

Режимы работы

Контроллеры Eliwell могут работать в различных режимах регулирования, что позволяет использовать их для управления процессами охлаждения или нагрева. Ниже представлены основные режимы функционирования:

• режим охлаждения с включением исполнительного механизма при превышении установленного температурного значения,
• режим нагрева с активацией нагрузки при снижении температуры ниже заданного уровня,
• режим автоматического поддержания температуры с использованием гистерезиса,
• режим управления компрессорным оборудованием с контролем циклов включения и отключения,
• режим разморозки с временным или температурным алгоритмом запуска,
• режим аварийной сигнализации при выходе температуры за установленные пределы,
• режим энергосбережения с изменением рабочих параметров системы,
• режим программирования параметров через интерфейс управления или внешние устройства настройки.

Особенности конструкции устройства

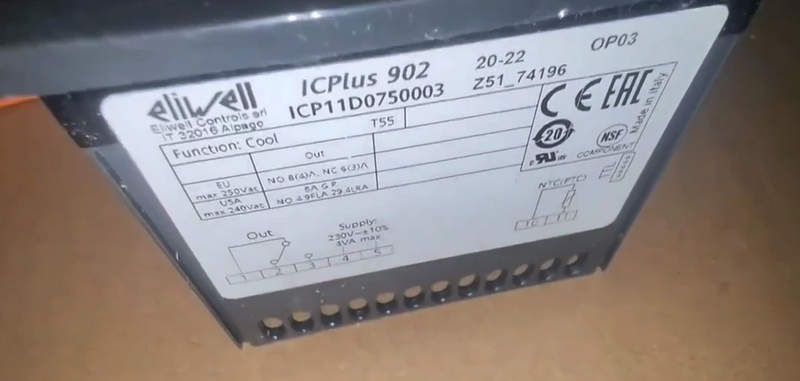

Конструкция контроллера температуры Eliwell выполнена с учетом требований к эксплуатации в составе автоматизированных систем управления. Корпус изготавливается из технического пластика PC+ABS с классом самозатухания UL94 V-0, что обеспечивает устойчивость материала к воздействию повышенных температур и снижает риск распространения пламени. Передняя панель закрывается прозрачным защитным элементом из поликарбоната, а органы управления выполняются из термостойкого пластика. Внутренняя архитектура устройства включает электронный измерительный блок, микропроцессорный модуль обработки данных, систему памяти параметров и коммутационные выходы. Микроконтроллер выполняет обработку сигналов от температурных датчиков, рассчитывает разницу между фактическим и заданным значением и формирует управляющие команды. Для повышения удобства настройки отдельные модели оснащаются TTL-интерфейсом, который применяется для подключения специальных устройств копирования параметров. Благодаря этому возможно быстрое сохранение и перенос настроек между контроллерами одной серии. Некоторые исполнения поддерживают расширенное управление через дополнительные входы и выходы, включая подключение нескольких датчиков и работу с различными типами сигналов. Коммутационная часть контроллеров строится на базе электромеханических реле, рассчитанных на управление нагрузками промышленного назначения. В зависимости от модели количество выходов может составлять от одного до четырех каналов, каждый из которых используется для управления отдельными элементами системы: компрессором, вентилятором, нагревателем или сигнализацией.

Области применения

Контроллеры температуры Eliwell применяются в системах, где требуется точное поддержание температурных параметров и автоматизация процессов регулирования. Основными направлениями использования являются:

• холодильные установки промышленного и коммерческого назначения,
• морозильные камеры и низкотемпературное оборудование,
• шкафы управления климатическими системами,
• установки вентиляции и кондиционирования,
• тепловое оборудование с автоматическим регулированием температуры,
• технологические линии с контролем температурных режимов,
• системы хранения продукции с требованиями к стабильности температурных условий.

Таким образом, контроллер температуры Eliwell является эффективным электронным устройством для автоматизации процессов контроля и регулирования температурных параметров. Надежная конструкция, развитая система настройки и широкий выбор технических характеристик позволяют использовать оборудование в различных промышленных и технологических системах. Компания «Олниса» предлагает поставку контроллеров температуры Eliwell для предприятий, которым требуется качественное промышленное оборудование. В каталоге компании представлены современные решения для управления температурными процессами от проверенных производителей. «Олниса» обеспечивает поставку оборудования с необходимыми техническими характеристиками для применения в различных сферах промышленной эксплуатации.
