Тестер СКС Fluke Networks DSX2-5000 — профессиональная сертификация структурированных кабельных линий
Работоспособность структурированной кабельной системы нельзя объективно оценить только по тому, установилось ли Ethernet-соединение между двумя устройствами. Даже внешне исправная линия способна иметь чрезмерное затухание, неудовлетворительное соотношение сигнал/помеха, повышенные переходные наводки или неправильный баланс сопротивлений. Для количественного контроля таких характеристик применяется тестер СКС Fluke Networks DSX2-5000, относящийся к профессиональным средствам сертификации медных кабельных трактов.
Технические характеристики
Измерительная архитектура DSX2-5000 ориентирована на оценку характеристик линии в широком частотном диапазоне. Ниже рассмотрим основные возможности прибора:
- сертификация медной витой пары категорий 3, 4, 5, 5e, 6 и 6A,
- поддержка классов ISO/IEC C, D, E, EA, F и FA,
- предельная рабочая частота сертификации — 1000 МГц,
- время двустороннего AutoTest для Cat 5e и Cat 6 — около 9 секунд,
- время полного AutoTest для Cat 6A — около 10 секунд,
- диагностические процедуры HDTDX и HDTDR — приблизительно 3 секунды,
- объём внутренней памяти — примерно 12 000 результатов Cat 6A с графиками,
- контроль схемы соединения Wire Map,
- измерение фактической длины кабельного тракта,
- определение задержки распространения сигнала,
- измерение Delay Skew,
- контроль сопротивления шлейфа постоянному току,
- измерение разбаланса сопротивлений пар,
- определение Insertion Loss,
- контроль Return Loss,
- измерение NEXT и FEXT,
- расчёт ACR-N и ACR-F,
- контроль Power Sum NEXT,
- измерение TCL и ELTCTL,
- определение CMRL и CDNEXT,
- встроенные возможности исследования Alien Crosstalk,
- проверка целостности экрана,
- определение расстояния до дефекта экранирования,
- поддержка измерений разбаланса сопротивлений для кабелей с передачей PoE,
- использование адаптеров Permanent Link и Channel,
- поддержка интерфейсной платформы Versiv,
- совместимость с программной системой LinkWare.
Особенности конструкции устройств

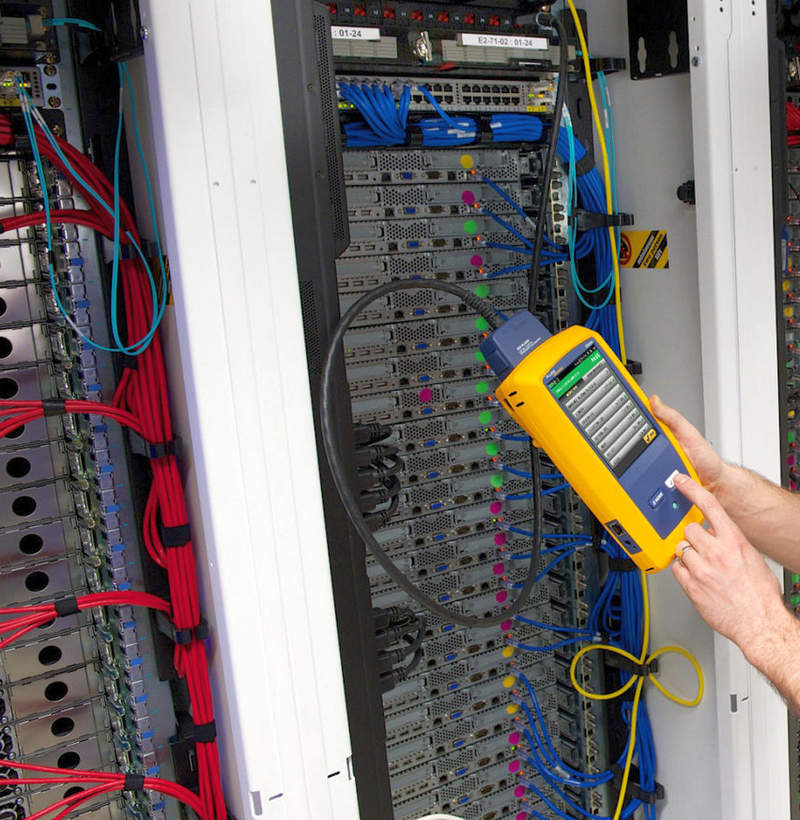

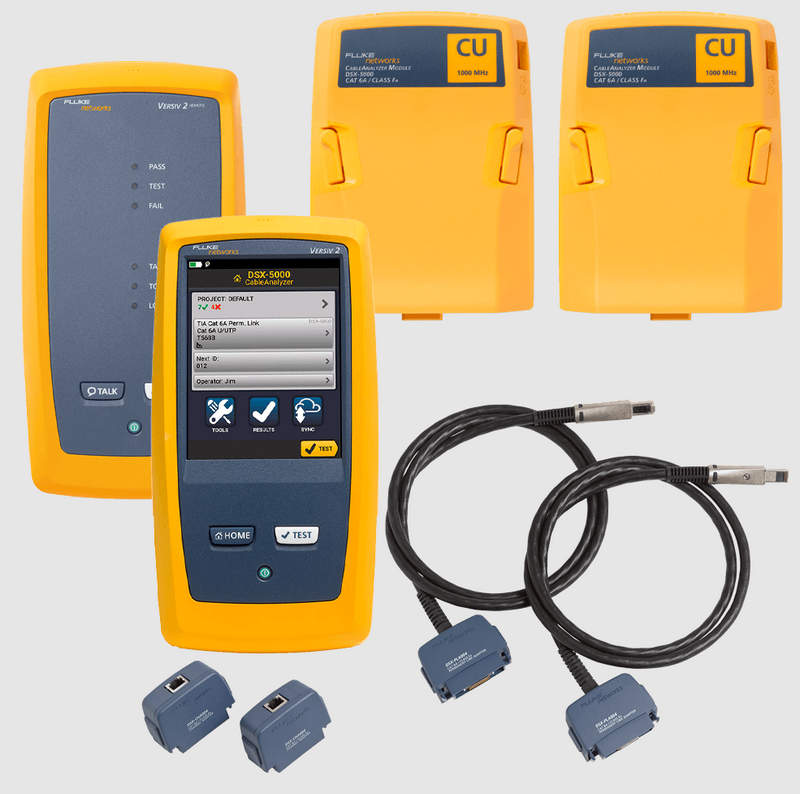

Основой Fluke Networks DSX2-5000 является не одиночный моноблочный измеритель, а модульная аппаратная среда Versiv. Главный и удалённый блоки работают совместно, а специализированные DSX-модули формируют измерительный тракт между двумя концами исследуемой линии. Подобная архитектура позволяет анализировать канал в обоих направлениях и получать полный набор параметров за один автоматизированный цикл. Проверка начинается с выбора стандарта, категории кабеля и типа соединения. После запуска AutoTest прибор последовательно выполняет серию электрических измерений, а затем сопоставляет результат каждого параметра с допустимым пределом. Пользователь получает не набор разрозненных чисел, а итоговое заключение о соответствии линии установленным требованиям.
Области применения
Функциональность DSX2-5000 рассчитана на профессиональную проверку медной кабельной инфраструктуры. Ниже рассмотрим основные направления его применения:
- приёмочные испытания структурированных кабельных систем,
- сертификация линий Cat 5e,
- контроль кабельных трасс Cat 6,
- сертификация систем Cat 6A,
- проверка Permanent Link,
- испытание Channel-соединений,
- анализ кабелей высокоскоростного Ethernet,
- диагностика превышенного затухания,
- обнаружение переходных помех между парами,
- контроль сопротивления и электрического баланса,
- оценка линий с передачей PoE,
- локализация повреждений экрана,
- проверка СКС офисных комплексов,
- испытания кабельной инфраструктуры центров обработки данных,
- документирование результатов сдачи телекоммуникационных объектов.
Компания «Олниса» поставляет профессиональное измерительное, промышленное и телекоммуникационное оборудование, включая решения Fluke Networks для контроля СКС. В ассортименте представлены приборы для диагностики и сертификационных измерений, в том числе тестер СКС Fluke Networks DSX2-5000. Заказчикам доступны технические консультации по измерительным возможностям, характеристикам и комплектации продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.
Преимущества
Эксплуатационные достоинства прибора связаны с глубиной анализа и удобством проведения сертификационных испытаний. Ключевыми преимуществами Fluke Networks DSX2-5000 являются:
- высокая точность измерений,
- быстрое выполнение AutoTest,
- детальная локализация неисправностей,
- наглядная обработка результатов,
- удобное ведение проектов,
- профессиональное документирование,
- универсальность для разных классов СКС,
- надёжность полевого применения.
Таким образом, тестер СКС Fluke Networks DSX2-5000 предназначен для случаев, когда качество структурированной кабельной системы требуется подтвердить измерениями, а не только фактом установления сетевого соединения. Частотный диапазон до 1000 МГц, AutoTest Cat 6A примерно за 10 секунд, измерение переходных помех, затухания, возвратных потерь, сопротивления и других параметров позволяют комплексно исследовать медный кабельный тракт.
