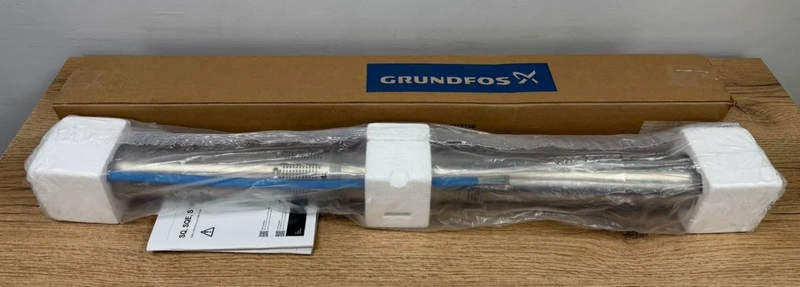

Скважинный насос Grundfos SQ 3-65 — компактный многоступенчатый агрегат для глубокого водозабора
Когда источник воды расположен значительно ниже поверхности, решающим параметром становится не только производительность насоса, но и способность сохранить необходимый напор после преодоления высоты подъёма и сопротивления трубопровода. Скважинный насос Grundfos SQ 3-65 рассчитан именно на такую эксплуатацию. Узкий погружной корпус совмещает многоступенчатую гидравлику с высокооборотным электродвигателем и встроенными электронными средствами защиты.
Технические характеристики
Рабочая характеристика SQ 3-65 сформирована так, чтобы обеспечить относительно высокий подъём при расходе, типичном для индивидуального водоснабжения. Основные технические данные модели представлены ниже:
- тип оборудования — погружной многоступенчатый скважинный насос,
- модель — Grundfos SQ 3-65,

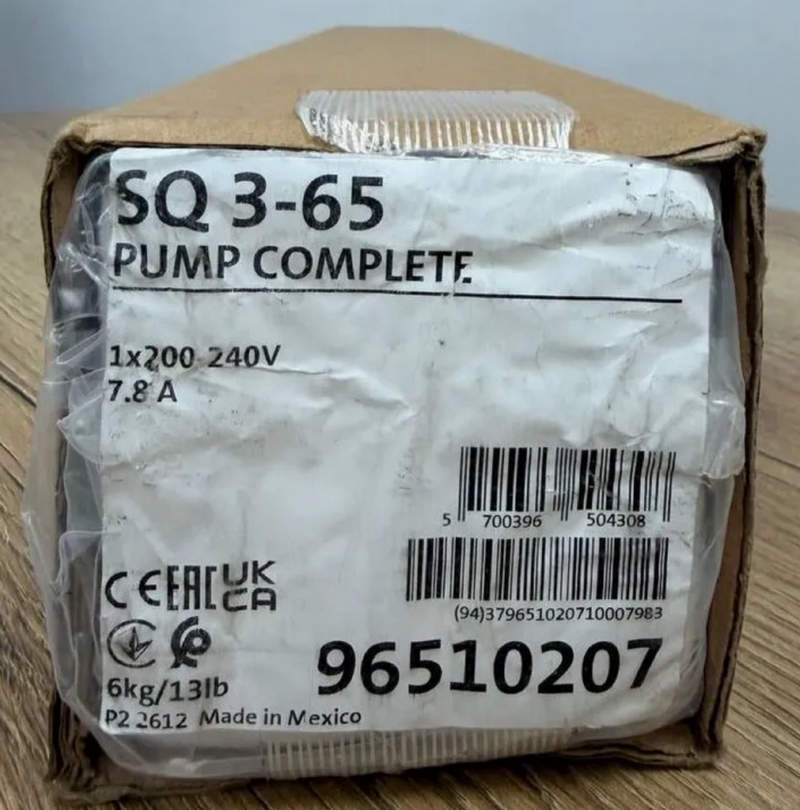

- номер изделия — 96510207,
- двигатель — Grundfos MS 3,
- выходная мощность двигателя P2 — 1,15 кВт,
- потребляемая мощность P1 — 1,52 кВт,
- количество гидравлических ступеней — 5,
- максимальный напор при нулевой подаче — около 92 м,
- напор при расходе 1,5 м³/ч — около 87 м,
- напор при расходе 2,0 м³/ч — около 83 м,
- напор при расходе 2,5 м³/ч — около 78 м,
- напор при расходе 3,0 м³/ч — около 70 м,
- напор при расходе 3,5 м³/ч — около 60 м,
- номинальный ток при 230 В — около 6,7 А,
- номинальный ток при 200 В — около 7,8 А,
- подключение напорного трубопровода — Rp 1 1/4,
- длина насосного агрегата — приблизительно 826 мм,
- наружный диаметр корпуса — около 74 мм,
- масса исполнения — ориентировочно 6,1 кг,
- пуск электродвигателя — плавный,
- предусмотрена электронная защита от сухого хода,
- реализована защита от перегрузки,
- предусмотрен контроль повышенного и пониженного напряжения,
- встроена температурная защита двигателя,
- минимальный требуемый расход для охлаждения двигателя — 50 л/ч.
Особенности конструкции устройств
Форма Grundfos SQ 3-65 продиктована условиями работы внутри обсадной трубы. Гидравлическая секция и электродвигатель расположены последовательно вдоль одной вертикальной оси, поэтому вместо широкого корпуса получается длинный цилиндрический агрегат. Диаметр около 74 мм позволяет использовать SQ в скважинах минимального диаметра порядка 3 дюймов. Пять рабочих ступеней размещены одна за другой. Вода, попавшая в первую камеру, ускоряется рабочим колесом и направляется к следующему элементу уже с увеличенной энергией. Затем процесс повторяется. В результате давление создаётся не единственной крыльчаткой, а суммируется по всей гидравлической секции. Для SQ 3-65 такое построение позволяет получить максимальный напор около 92 м, сохранив небольшой поперечный размер корпуса.
Области применения
Сочетание небольшого диаметра и выраженной напорной характеристики делает SQ 3-65 востребованным там, где источник расположен глубоко либо между скважиной и потребителем присутствует заметный перепад высот. Ниже рассмотрим основные варианты применения:
- автономное водоснабжение частных домов,
- подъём воды из глубоких скважин,
- водоснабжение загородных коттеджей,
- небольшие локальные водопроводные системы,
- наполнение наземных накопительных резервуаров,
- подача воды на участки с перепадом высот,
- системы хозяйственного водоснабжения,
- орошение и полив,
- небольшие водозаборные установки,
- перекачивание чистой грунтовой воды,
- работа совместно с гидроаккумулятором и реле давления,
- объекты, где ограничен внутренний диаметр обсадной трубы.
Компания «Олниса» поставляет насосное, промышленное и электротехническое оборудование, включая продукцию Grundfos. В ассортименте представлены погружные решения для автономных систем водоснабжения, среди которых скважинный насос Grundfos SQ 3-65 с номером изделия 96510207. Заказчикам доступны технические консультации по гидравлическим характеристикам, электрическим параметрам и особенностям исполнения оборудования. Компания «Олниса» организует оперативную доставку продукции по всей стране.
Преимущества
Практические достоинства SQ 3-65 определяются сочетанием малых поперечных размеров, многоступенчатой гидравлики и встроенной защиты. Ключевыми преимуществами модели являются:
- компактность трёхдюймового исполнения,
- высокая напорная способность,
- плавность запуска,
- защищённость двигателя,
- устойчивость при продолжительной эксплуатации,
- коррозионная стойкость гидравлической части,
- удобство применения в узких скважинах,
- автоматическое восстановление работы после ряда защитных отключений.
Таким образом, скважинный насос Grundfos SQ 3-65 рассчитан на водозаборные системы, где компактному погружному агрегату необходимо создавать существенный напор. Пять последовательно действующих ступеней обеспечивают до 92 м напора при закрытой подаче, а при расходе 3 м³/ч рабочая характеристика находится примерно на уровне 70 м. Двигатель MS 3 имеет мощность 1,15 кВт, а вся насосная сборка при длине около 826 мм сохраняет диаметр порядка 74 мм.
