Кабельный тестер Fluke Networks MicroScanner2 MS2-100 — комплексная проверка и трассировка медных линий

Физический дефект сетевого кабеля способен проявляться нестабильно: соединение сохраняется, но скорость падает, отдельная пара оказывается собрана неправильно либо разрыв находится далеко от точки доступа к трассе. В такой ситуации обычной проверки наличия контакта недостаточно. Для детальной первичной диагностики применяется кабельный тестер Fluke Networks MicroScanner2 MS2-100, предназначенный для анализа медных линий непосредственно на объекте.

Технические характеристики

Измерительные возможности MS2-100 ориентированы прежде всего на поиск физических нарушений и идентификацию кабельной линии. Ниже рассмотрим основные параметры прибора:

• поддерживаемая среда — медная витая пара UTP, FTP и SSTP,
• возможность тестирования коаксиальных кабелей,
• поддерживаемое волновое сопротивление коаксиальной линии — 50, 75 и 93 Ом,
• максимальная измеряемая длина — до 460 м,
• разрешение определения расстояния — 0,3 м,
• типичная точность измерения протяжённости — ±4 % либо ±0,6 м,
• доступна настройка коэффициента распространения NVP,
• определение обрыва проводника,
• обнаружение короткого замыкания,
• распознавание перепутанных жил,
• выявление разделённых пар Split Pair,
• графическое представление Wiremap,
• идентификация удалённых окончаний с применением Remote ID,
• поддержка до 7 удалённых идентификаторов,
• обнаружение активного Ethernet-соединения,
• определение Ethernet 10 Мбит/с,
• распознавание Ethernet 100 Мбит/с,
• обнаружение гигабитного соединения 1000 Мбит/с,
• выявление совместимого питания PoE IEEE 802.3af,
• генерация цифрового сигнала IntelliTone,
• формирование аналоговых тональных сигналов,
• подключение витой пары через RJ45,
• возможность работы с RJ11,
• коаксиальное соединение через F-разъём,
• экран — монохромный LCD с подсветкой,

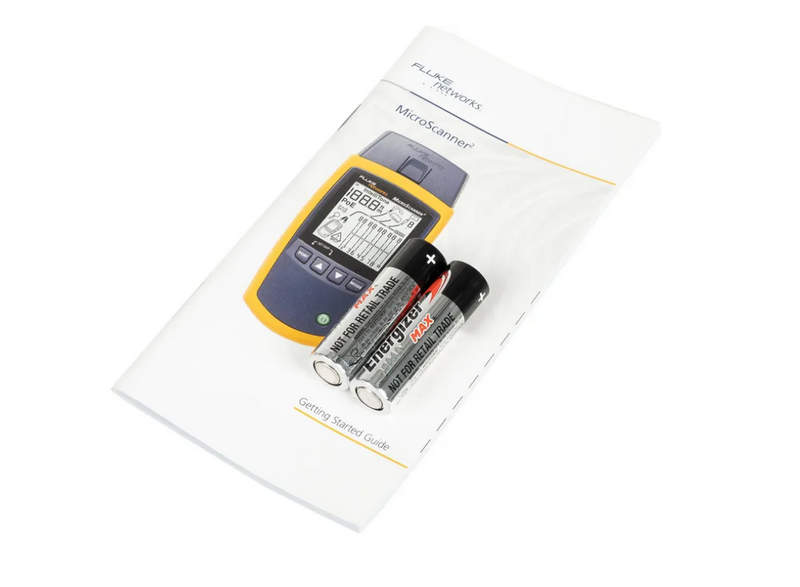

• электропитание — 2 батареи AA,
• типичная продолжительность автономной работы — около 20 часов,
• масса прибора с батареями и адаптером Wiremap — приблизительно 360 г,
• расчётная стойкость корпуса к падению — около 1 м,
• допустимая высота эксплуатации — до 4000 м,
• температура хранения — от −20 до +60 °C.

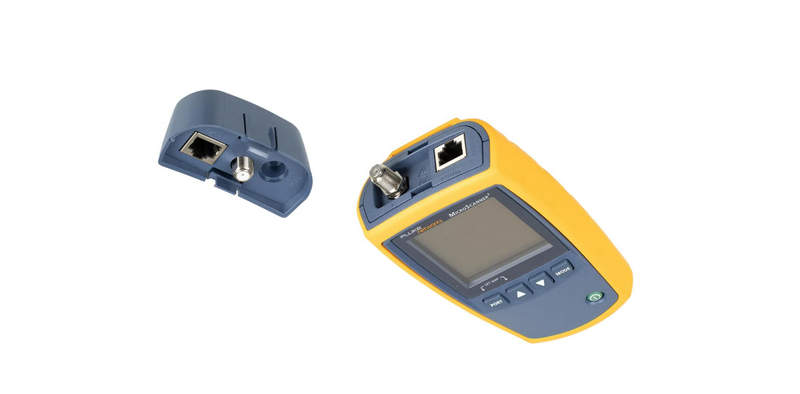

Особенности конструкции устройств

Архитектура Fluke Networks MicroScanner2 MS2-100 подчинена задаче быстрого поиска причины неисправности без использования сложного измерительного стенда. Корпус рассчитан на работу одной рукой, а основные результаты собраны на едином дисплее. Вместо последовательного просмотра нескольких независимых экранов оператор видит взаимосвязанные данные о состоянии кабеля и может быстрее сопоставить характер дефекта с его местоположением. Для исследования схемы проводников используется функция Wiremap. При подключении удалённого элемента тестер определяет, на какие контакты фактически приходит каждая жила. Благодаря этому обнаруживаются не только явные разрывы, но и неправильная распиновка, перестановка проводников или нарушение структуры пары. Подобные ошибки могут внешне выглядеть как исправное соединение, но отрицательно влиять на качество передачи данных.

Области применения

Функциональность MicroScanner2 востребована при вводе линий в эксплуатацию, их идентификации и поиске неисправностей. Основные задачи применения Fluke Networks MS2-100 можно представить следующим образом:

• контроль разводки витой пары,
• диагностика структурированных кабельных систем,
• проверка линий между розеткой и патч-панелью,
• поиск обрывов в скрытой трассе,
• определение мест короткого замыкания,
• выявление ошибок распиновки,
• обнаружение Split Pair,
• измерение фактической длины кабеля,
• идентификация удалённого окончания,
• поиск неизвестной линии в коммутационном шкафу,
• проверка коаксиального кабеля,
• обнаружение активного Ethernet-порта,
• определение скорости сетевого соединения,
• первичная проверка наличия PoE,
• обслуживание корпоративной сетевой инфраструктуры.

Компания «Олниса» поставляет измерительное, промышленное и телекоммуникационное оборудование, включая профессиональную продукцию Fluke Networks. В номенклатуре представлены средства диагностики медных сетевых линий, среди которых кабельный тестер Fluke Networks MicroScanner2 MS2-100. Заказчикам доступны технические консультации по функциям, рабочим параметрам и составу оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Практическая ценность MS2-100 заключается в объединении нескольких операций диагностики в одном мобильном приборе. Ключевыми преимуществами модели являются:

• оперативное обнаружение кабельных дефектов,
• наглядное отображение разводки,
• возможность локализации повреждения,
• удобство физического поиска трасс,
• компактность корпуса,
• длительная автономность,
• универсальность для разных медных линий,
• практичность ежедневного сетевого обслуживания.

Таким образом, кабельный тестер Fluke Networks MicroScanner2 MS2-100 предназначен для ситуаций, когда необходимо не просто подтвердить электрическую целостность кабеля, а понять характер проблемы и определить её положение. Прибор объединяет Wiremap, измерение длины до 460 м, поиск обрывов и замыканий, идентификацию Ethernet 10/100/1000 Мбит/с, обнаружение PoE IEEE 802.3af и тональную трассировку.
