Вертикальный многоступенчатый центробежный насос Grundfos CR 3-5 — компактное создание высокого напора
Получение повышенного давления не обязательно требует насоса с крупным рабочим колесом и массивным горизонтальным корпусом. Другой инженерный подход заключается в последовательном прохождении жидкости через несколько центробежных ступеней, каждая из которых увеличивает энергию потока. Именно по такой схеме устроен вертикальный многоступенчатый центробежный насос Grundfos CR 3-5.

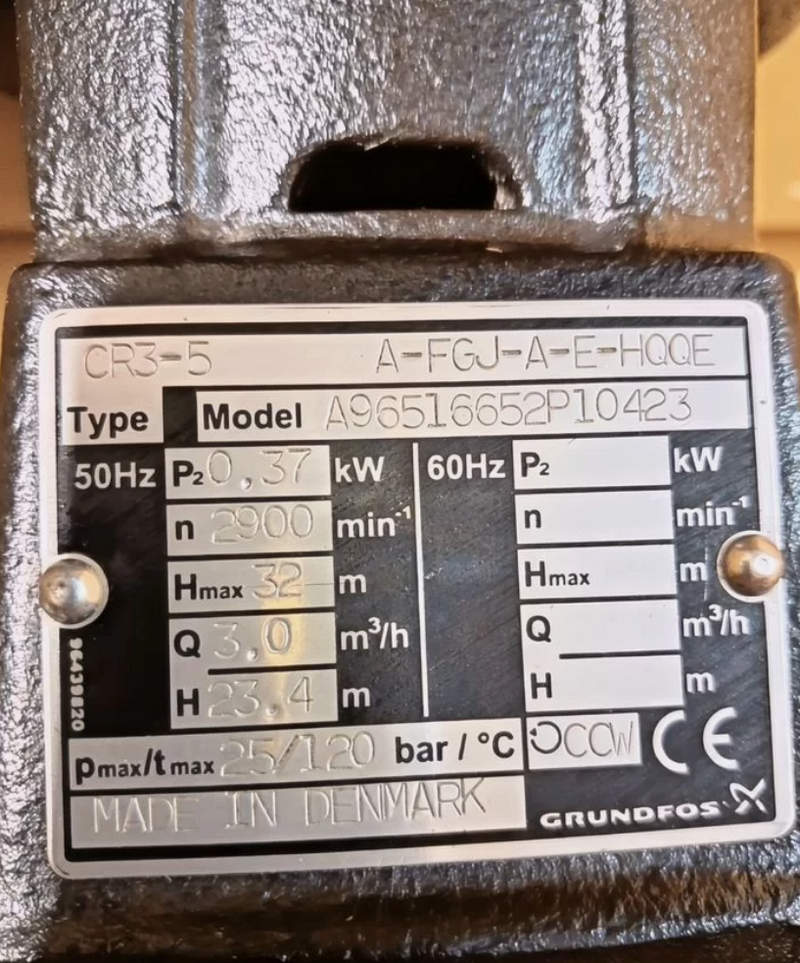

Технические характеристики
Конкретные электрические параметры зависят от исполнения двигателя и типа присоединения, однако конструкция CR 3-5 имеет чётко определённую гидравлическую основу. Ниже рассмотрим ключевые параметры модели:
- тип насоса — вертикальный многоступенчатый центробежный,
- модель — Grundfos CR 3-5,
- число рабочих ступеней — 5,
- исполнение гидравлики — несамовсасывающее,
- расположение патрубков — in-line,
- мощность стандартного двигателя P2 — 0,37 кВт,
- стандартный двигатель — двухполюсный,
- степень защиты электродвигателя — IP55,
- класс электрической изоляции — F,
- для маломощных исполнений доступны однофазные и трёхфазные варианты питания,
- типовой диапазон трёхфазного питания для двигателей 0,37–1,5 кВт — 3 × 220–240/380–415 В, 50 Гц,
- материал рабочих колёс — нержавеющая сталь AISI 304,
- материал камер — нержавеющая сталь AISI 304,
- материал наружной цилиндрической оболочки — нержавеющая сталь AISI 304,
- вал модели CR 3 — нержавеющая сталь,
- головная часть стандартного CR — чугун,
- основание стандартного CR — чугун,
- механическое уплотнение вала — картриджного типа,
- для исполнения с овальными фланцами предусмотрено присоединение Rp 1,
- для DIN-исполнения доступны фланцевые соединения размерной группы DN 25/32,
- ориентировочная масса CR 3-5 составляет около 19 кг с овальным соединением и около 24 кг с DIN-фланцами.

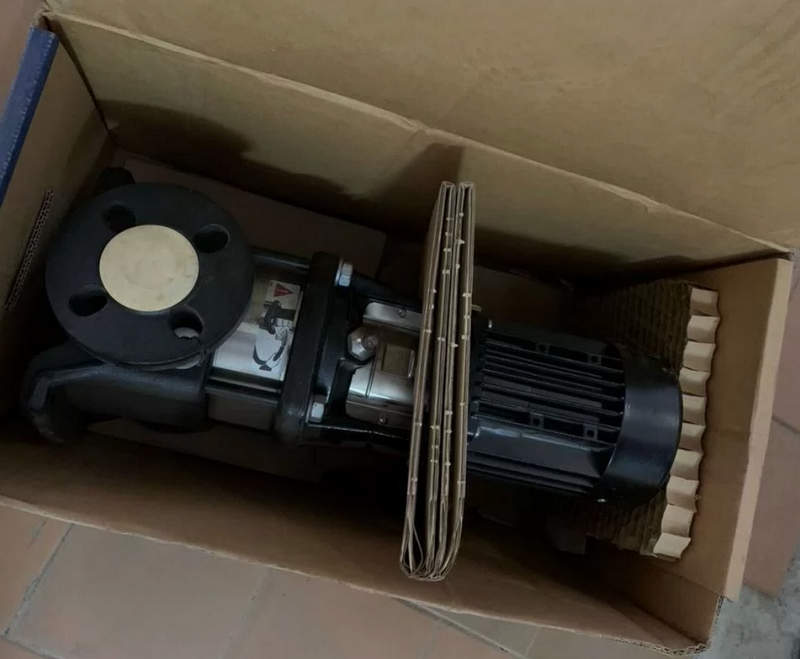

Особенности конструкции устройств
Конструкция Grundfos CR 3-5 напоминает вертикальную гидравлическую колонну. Внизу находится основание с входным и выходным каналами, выше последовательно собраны рабочие камеры, а верхнюю часть занимает насосная головка с электродвигателем. Камерный пакет и наружная оболочка стягиваются между основанием и головной частью длинными шпильками. Такое построение создаёт механически жёсткую конструкцию при сравнительно небольшой занимаемой площади. Внутри каждой ступени вращается отдельное рабочее колесо. Жидкость поступает в первую камеру, ускоряется лопатками и направляется далее. Следующий гидравлический элемент получает поток уже с увеличенной энергией и дополнительно повышает давление. Поскольку этот процесс последовательно повторяется пять раз, итоговый напор формируется суммой воздействия отдельных ступеней. Именно такая схема отличает CR 3-5 от одноступенчатых центробежных машин.
Области применения
Многоступенчатый принцип особенно востребован в системах, где при умеренном расходе необходимо получить заметное повышение давления. Ниже рассмотрим основные области применения Grundfos CR 3-5:
- системы повышения давления,
- промышленное водоснабжение,
- водоподготовительные установки,
- подача воды к технологическому оборудованию,
- системы обратного осмоса,
- контуры охлаждения,
- моечные установки,
- перекачивание воды между ёмкостями,
- котельные вспомогательные системы,
- коммерческие инженерные сети,
- производственные установки с постоянной подачей жидкости,
- компактные многонасосные станции,
- технологические процессы с требованиями к стабильному напору.
Компания «Олниса» поставляет насосное, промышленное и электротехническое оборудование, включая продукцию бренда Grundfos. В ассортименте представлены вертикальные многоступенчатые центробежные насосы различных типоразмеров, в том числе Grundfos CR 3-5. Заказчикам доступны технические консультации по характеристикам, исполнению и рабочим параметрам оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Конструктивные достоинства модели связаны с вертикальной компоновкой и многоступенчатой гидравликой. Ключевыми преимуществами Grundfos CR 3-5 являются:
- компактность размещения,
- устойчивая напорная характеристика,
- надёжность конструкции,
- коррозионная стойкость гидравлических деталей,
- удобная in-line-компоновка,
- универсальность применения,
- практичность картриджного уплотнения,
- стабильность длительной эксплуатации.
Таким образом, вертикальный многоступенчатый центробежный насос Grundfos CR 3-5 представляет собой компактную гидравлическую машину, в которой давление последовательно формируется пятью рабочими ступенями. Вертикальная архитектура уменьшает требуемую монтажную площадь, а одинаковый уровень всасывающего и напорного патрубков упрощает включение агрегата в трубопроводную линию.
