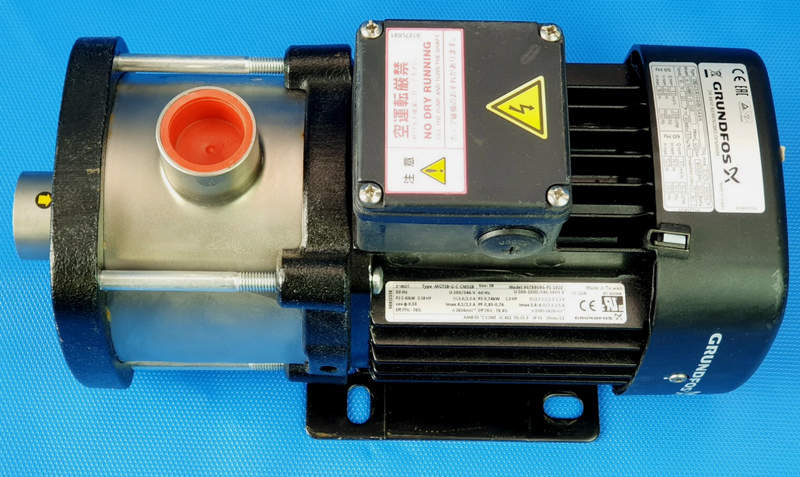

Горизонтальный многоступенчатый насос Grundfos CM 3-4 — компактная гидравлическая платформа для стабильной подачи воды
Ограниченное монтажное пространство не всегда позволяет использовать крупный насосный агрегат, особенно если инженерной системе одновременно требуется заметный напор и стабильная подача жидкости. Для таких условий разработаны насосы Grundfos CM, построенные по горизонтальной многоступенчатой центробежной схеме. В качестве характерного представителя серии можно рассматривать Grundfos CM 3-4 — компактную модель, предназначенную для водоснабжения, повышения давления и технологической перекачки.
Технические характеристики
Параметры CM 3-4 изменяются в зависимости от электрического и материального исполнения, поэтому конкретную конфигурацию необходимо отличать от других версий того же типоразмера. Ниже рассмотрим характерные технические данные Grundfos CM 3-4:
- конструктивный тип — горизонтальный многоступенчатый центробежный насос,
- номинальная подача одного из распространённых исполнений — около 3,1 м³/ч,
- номинальный напор — приблизительно 27,7 м,
- максимальная область напора при малом расходе — порядка 37 м,
- количество гидравлических ступеней — 4,
- мощность двигателя распространённых исполнений — около 0,46–0,50 кВт,
- скорость вращения — приблизительно 2770–2900 об/мин,
- варианты электропитания включают однофазные и трёхфазные версии,
- для трёхфазного исполнения доступно питание 3 × 220–240/380–415 В, 50 Гц,
- класс изоляции электродвигателя — F,
- степень защиты двигателя — IP55,
- максимальное рабочее давление — до 10 бар,
- допустимая температура жидкости для ряда стандартных исполнений — от −20 до +90 °C,
- размер входного присоединения — Rp 1,
- размер напорного присоединения — Rp 1,
- механическое уплотнение вала — картриджного типа,
- материал ряда внутренних гидравлических элементов — нержавеющая сталь,
- масса зависит от электрической и материальной модификации и составляет ориентировочно 12–14 кг.
Особенности конструкции устройств

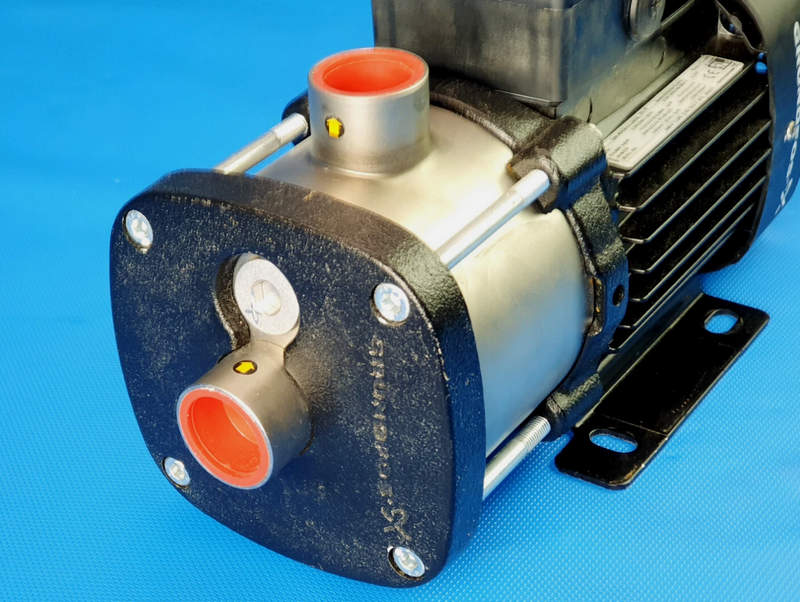

Компоновка Grundfos CM принципиально ориентирована на сокращение длины и высоты насосного узла. Электродвигатель располагается на одной горизонтальной оси с гидравлическим блоком, а его вал одновременно участвует в передаче вращения рабочим элементам. Отказ от традиционной отдельной муфты уменьшает количество промежуточных деталей и позволяет сделать корпус короче. Grundfos отдельно отмечает компактность как одну из ключевых конструктивных особенностей серии CM. Внутри гидравлической части CM 3-4 расположены четыре последовательно взаимодействующие ступени. Каждая включает вращающееся рабочее колесо и направляющую камеру. Входящий поток ускоряется лопатками первого колеса, затем его кинетическая энергия частично преобразуется в давление.
Области применения
Сочетание компактного корпуса и многоступенчатого повышения давления позволяет использовать серию в разнообразных гидравлических системах. Ниже рассмотрим типичные области применения насосов Grundfos CM:
- локальные системы повышения давления,
- подача воды в инженерных установках,
- технологические системы охлаждения,
- температурные управляющие установки,
- водоподготовительное оборудование,
- небольшие насосные станции,
- системы мойки и промывки,
- перекачивание воды между резервуарами,
- питание технологических машин жидкостью,
- промышленные циркуляционные контуры,
- коммерческие системы водоснабжения,
- установки, где требуется компактный насос с повышенной напорной способностью.
Компания «Олниса» осуществляет поставки насосного, промышленного и электротехнического оборудования, включая продукцию бренда Grundfos. В ассортименте представлены горизонтальные многоступенчатые насосы серии Grundfos CM, в том числе модель CM 3-4. Заказчикам доступны технические консультации по рабочим характеристикам, исполнению и параметрам оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Практические достоинства серии связаны прежде всего с высокой функциональной плотностью конструкции. Ключевыми преимуществами Grundfos CM являются:
- компактное горизонтальное исполнение,
- устойчивая многоступенчатая гидравлика,
- высокая напорная способность при небольших размерах,
- гибкость материальных исполнений,
- надёжность продолжительной эксплуатации,
- удобство включения в готовые инженерные системы,
- широкий диапазон областей применения,
- рациональная модульная конструкция.
Таким образом, горизонтальный многоступенчатый насос Grundfos CM 3-4 сочетает компактный корпус с последовательной четырёхступенчатой гидравликой. Для одного из типовых исполнений номинальная подача составляет около 3,1 м³/ч, напор — приблизительно 27,7 м, а мощность двигателя находится на уровне 0,46–0,50 кВт. Рабочее давление до 10 бар позволяет применять модель в разнообразных водоснабжающих и технологических контурах.
