Электронный контроллер Eliwell EW974: основные характеристики и сферы применения
Eliwell EW974 — электронный контроллер для автоматизации средне- и низкотемпературных холодильных установок. Прибор измеряет температуру, управляет компрессором, оттайкой и вентилятором испарителя, контролирует временные задержки и формирует аварийные сигналы.
Технические характеристики
Для типовых исполнений EW974 характерны следующие технические параметры:
- диапазон отображения температуры от −50 до +110 C при работе с датчиками NTC,
- разрешение индикации 1 C или 0,1 C в зависимости от настройки,
- точность измерительного канала около ±0,5 % полной шкалы плюс один младший разряд,
- два температурных входа для датчика камеры и датчика испарителя,
- три релейных выхода для компрессора, оттайки и вентилятора,
- питание 230 В переменного тока либо 12 В переменного/постоянного тока в зависимости от исполнения,
- частота сети 50/60 Гц для версий с сетевым питанием,
- габариты лицевой части около 74×32 мм,
- монтажный вырез панели около 71×29 мм,
- степень защиты лицевой панели до IP65 при корректном монтаже,
- рабочая температура электронного блока порядка от −5 до +55 C,
- температура хранения порядка от −30 до +85 C.
Коммутационные номиналы реле зависят от версии EW974, поэтому при подключении учитывают маркировку изделия. Отдельные контакты предназначены для компрессора, оттайки и вентилятора. Для индуктивной нагрузки допустимый ток ниже, чем для активной из-за пусковых токов электродвигателей.
Принципы и режимы работы
Работа контроллера основана на сравнении измеренной температуры с уставкой. При достижении верхнего порога включается компрессор, после снижения температуры до нижней границы он отключается. Разность порогов определяется дифференциалом, который уменьшает частоту коммутаций. Основные функции регулирования включают:
- поддержание температуры по заданной уставке Set,
- программирование дифференциала включения и отключения,
- задержку повторного запуска компрессора,
- задержку пуска после подачи питания,
- ограничение минимального интервала между включениями,
- автоматическую циклическую оттайку по таймеру,
- завершение оттайки по температуре испарителя или максимальному времени,
- ручной запуск оттайки с лицевой панели,
- управление вентилятором по состоянию компрессора и температуре испарителя,
- задержку вентилятора после завершения оттайки,
- контроль верхнего и нижнего аварийных температурных порогов,
- обработку неисправности температурного датчика.
При оттайке обычный алгоритм охлаждения временно изменяется. Размораживание выполняется остановкой компрессора либо включением нагревателя. Цикл завершается по температуре испарителя или предельному времени. Затем возможна дренажная пауза, а вентилятор включается с задержкой.
Особенности конструкции

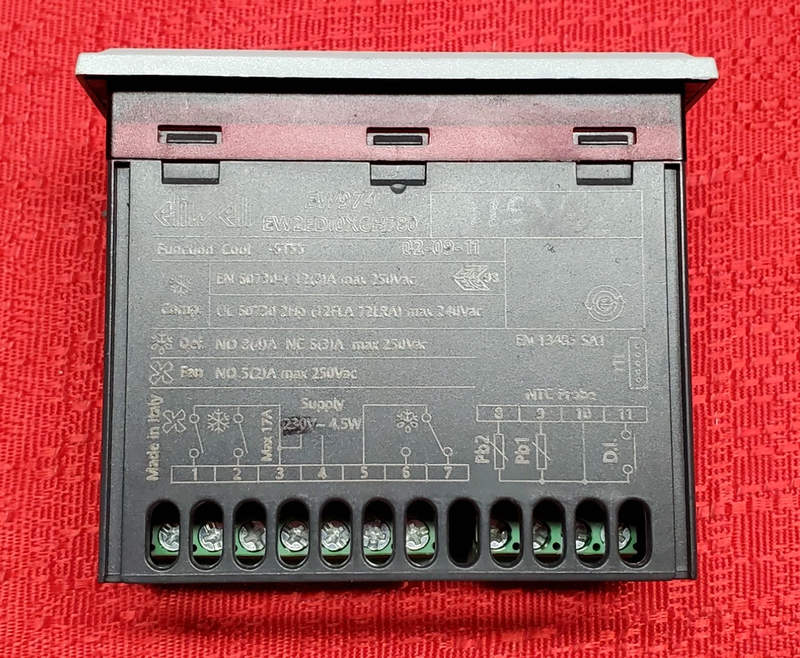

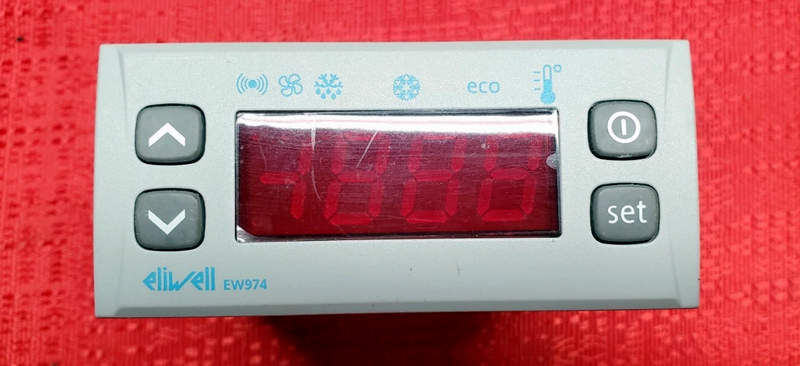

EW974 выполнен в пластиковом корпусе для панельной установки. Спереди расположены цифровой дисплей, светодиодные индикаторы и кнопки программирования. Дисплей показывает температуру, параметры и диагностические коды, индикаторы — состояние компрессора, вентилятора и оттайки. Сзади находятся клеммы питания, датчиков и релейных выходов. Электронная схема включает измерительный тракт, микроконтроллер, источник питания, индикацию и электромеханические реле. Два входа раздельно контролируют температуру камеры и испарителя.
Параметрирование и защитные функции
Настройка выполняется клавишами на передней панели. Параметры разделены по функциям компрессора, оттайки, вентилятора, сигнализации и датчиков. Для защиты оборудования применяются временные ограничения. Основные регулируемые величины:
- рабочая уставка температуры,
- дифференциал термостатирования,
- минимальная и максимальная границы уставки,
- задержка запуска компрессора,
- минимальный интервал между последовательными пусками,
- период между циклами оттайки,
- максимальная длительность оттайки,
- температура завершения оттайки,
- продолжительность дренажной паузы,
- температурный порог работы вентилятора,
- верхняя и нижняя границы аварийной сигнализации,
- время задержки формирования температурной аварии.
При обрыве или коротком замыкании датчика EW974 фиксирует ошибку измерительного канала. Термостатирование в таком состоянии невозможно, поэтому компрессор может работать по аварийному циклу с заданными периодами включения и отключения. Это ограничивает риск длительной непрерывной работы компрессора и одновременно позволяет временно поддерживать охлаждение.
Области применения
Контроллер применяют там, где требуется совместная работа охлаждения, оттайки и вентиляции. Основные области применения:
- холодильные шкафы для хранения продукции,
- торговые холодильные витрины,
- среднетемпературные камеры,
- низкотемпературные установки с периодической оттайкой,
- небольшие моноблочные холодильные агрегаты,
- технологические охладители с дискретным регулированием,
- установки с контролем температуры испарителя.
Таким образом, Eliwell EW974 представляет собой специализированный цифровой контроллер, объединяющий температурное регулирование, управление оттайкой, вентилятором и аварийной сигнализацией. Его алгоритмы позволяют согласовать работу основных элементов холодильной установки и сократить число отдельных приборов автоматики. Компания «Олниса» осуществляет поставку контроллеров Eliwell EW974 и другого промышленного оборудования для предприятий и производственных объектов. «Олниса» поставляет промышленную автоматику и комплектующие, необходимые для эксплуатации холодильных и технологических систем.
