Осциллограф Fluke 97: точная диагностика и надежный контроль параметров электрооборудования
Осциллограф-мультиметр Fluke 97 представляет собой измерительный прибор класса ScopeMeter, объединяющий функции цифрового запоминающего осциллографа и многофункционального мультиметра. Такое исполнение позволяет выполнять комплексный анализ электрических сигналов, контролировать форму импульсов, исследовать переходные процессы и одновременно проводить стандартные измерения электрических параметров. Прибор разработан для работы с электронными схемами, промышленными системами управления, электрическими установками и различными видами оборудования, где требуется сочетание мобильности и расширенных диагностических возможностей. Fluke 97 относится к измерительной технике, в которой совмещаются функции наблюдения формы сигнала и количественного анализа параметров электрической цепи.
Технические характеристики
Конструкция Fluke 97 основана на использовании двухканального цифрового запоминающего осциллографа с полосой пропускания до 50 МГц и скоростью обработки данных до 25 миллионов выборок в секунду. Такая архитектура обеспечивает регистрацию быстрых изменений напряжения, кратковременных помех и импульсных процессов. Осциллографическая часть прибора поддерживает захват коротких помех длительностью до 40 нс, что позволяет выявлять нестабильные процессы, которые невозможно обнаружить обычными измерительными устройствами. Основные технические параметры Fluke 97 включают следующие характеристики:
- полоса пропускания осциллографического канала составляет 50 МГц,
- количество измерительных каналов — 2 независимых входных канала,
- максимальная скорость выборки достигает 25 миллионов отсчётов в секунду,
- возможность фиксации кратковременных импульсных помех длительностью от 40 нс,
- разрядность цифрового мультиметра составляет 3 2/3 разряда,
- ёмкость отображения мультиметровой части составляет 3000 отсчётов,
- количество сохраняемых осциллограмм — до 8 записей,
- количество сохранённых настроек измерения — до 10 вариантов,
- возможность одновременного отображения до 4 сигналов различных типов,
- входное сопротивление измерительных каналов составляет 1 МОм при ёмкости около 25 пФ,
- максимальное входное напряжение между измерительным входом и землёй достигает 600 В,
- защита входов рассчитана на импульсные перенапряжения до 4 кВ.
Мультиметровый режим Fluke 97 предназначен для выполнения измерений постоянного и переменного напряжения, сопротивления, проверки диодов и контроля электрических параметров цепей. Принцип работы основан на преобразовании входного аналогового сигнала в цифровую форму с последующей обработкой микропроцессорной системой прибора. Это обеспечивает стабильность измерений и возможность анализа как установившихся значений, так и динамических изменений. Функциональные возможности мультиметрового режима включают:
- измерение постоянного напряжения в диапазонах 300 мВ, 3 В, 30 В и 300 В,
- измерение переменного напряжения в диапазонах 300 мВ, 3 В, 30 В и 250 В,
- измерение сопротивления электрических цепей,
- проверку полупроводниковых элементов в режиме тестирования диодов,
- контроль параметров сигналов низкой и высокой частоты,
- фиксацию результатов измерений с сохранением данных,
- автоматическую настройку параметров отображения при работе осциллографа.
Особенности конструкции устройства

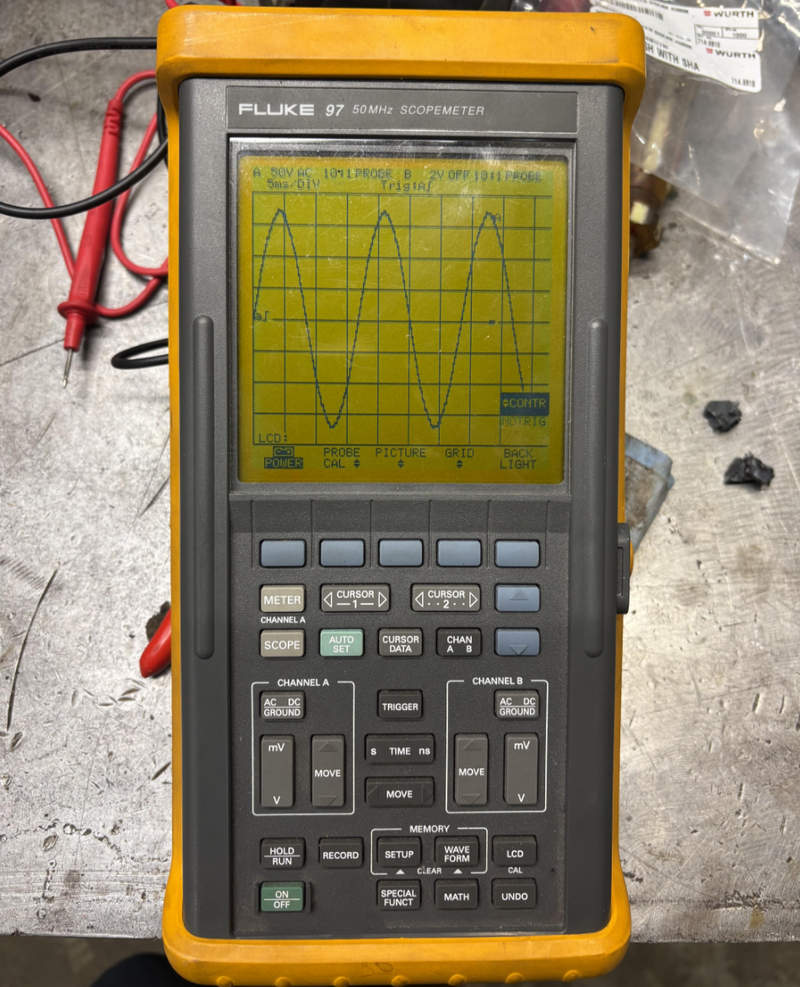

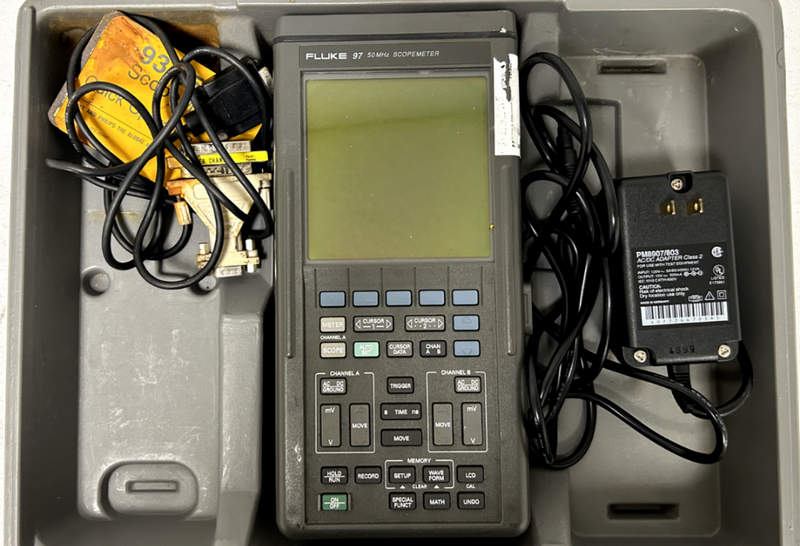

Fluke 97 выполнен в формате переносного измерительного комплекса, где все основные функциональные элементы объединены в одном корпусе. Основой конструкции является цифровая система обработки сигналов, которая получает данные от входных каналов, выполняет преобразование и выводит результаты на жидкокристаллический дисплей. Интеграция осциллографа и мультиметра позволяет использовать единый прибор для анализа формы сигнала и измерения электрических величин без необходимости применения нескольких отдельных устройств. В конструкции предусмотрены изолированные входы каналов A и B с разъёмами BNC, а также дополнительные измерительные контакты для подключения внешнего запуска, выполнения мультиметровых измерений и работы встроенного генератора. Дисплей устройства имеет область отображения 240×240 пикселей, что обеспечивает достаточную детализацию графиков сигналов и цифровых значений. Пользовательский интерфейс построен на основе меню управления, благодаря чему доступна настройка режимов измерения, сохранение параметров и быстрое переключение между функциями.
Встроенная система памяти позволяет сохранять результаты исследований и настройки прибора для последующего анализа. Функция автоматической настройки Auto Set самостоятельно определяет подходящие параметры развёртки и диапазона напряжения для получения информативного изображения сигнала. Дополнительно предусмотрена возможность возврата последних действий управления благодаря функции отмены, которая позволяет восстановить предыдущие настройки. Особенностью Fluke 97 является наличие встроенного генератора сигналов, применяемого для проверки измерительных цепей и настройки подключённых щупов. Генератор поддерживает формирование прямоугольного сигнала с амплитудой около 5 В и частотой 488 Гц, 976 Гц или 1,95 кГц, а также синусоидального сигнала с амплитудой около 1 В и частотой 976 Гц.
Преимущества Fluke 97
Ключевыми преимуществами прибора являются:
- универсальность благодаря объединению нескольких измерительных функций,
- мобильность при сохранении расширенных возможностей анализа,
- надёжность конструкции для длительной эксплуатации,
- удобство обработки и хранения результатов,
- стабильность измерений при различных режимах работы.
Области применения
Благодаря сочетанию функций осциллографа и мультиметра Fluke 97 применяется в различных направлениях технической диагностики и контроля электронных систем. Основные области использования прибора следующие:
- исследование аналоговых и цифровых электрических сигналов,
- проверка работы электронных плат и компонентов,
- анализ переходных процессов в электрических цепях,
- контроль параметров промышленных систем управления,
- диагностика источников питания и преобразовательных устройств,
- измерение напряжения, сопротивления и характеристик электрических цепей,
- поиск кратковременных импульсных помех и нестабильностей,
- проверка правильности формирования управляющих сигналов.
Таким образом, осциллограф-мультиметр Fluke 97 является профессиональным измерительным оборудованием, сочетающим возможности цифрового осциллографа и высокоточного мультиметра в едином корпусе. Расширенный набор функций, двухканальная архитектура, цифровая обработка сигналов и система хранения данных делают устройство эффективным инструментом для исследования электрических процессов. Компания «Олниса» осуществляет поставку промышленного оборудования и измерительных приборов, включая Fluke 97 для различных производственных и технических задач. В каталоге «Олниса» представлено оборудование известных производителей, предназначенное для эксплуатации в промышленных условиях. Поставка продукции осуществляется с обеспечением высокого качества поставляемых устройств и соответствия современным требованиям промышленной измерительной техники.
