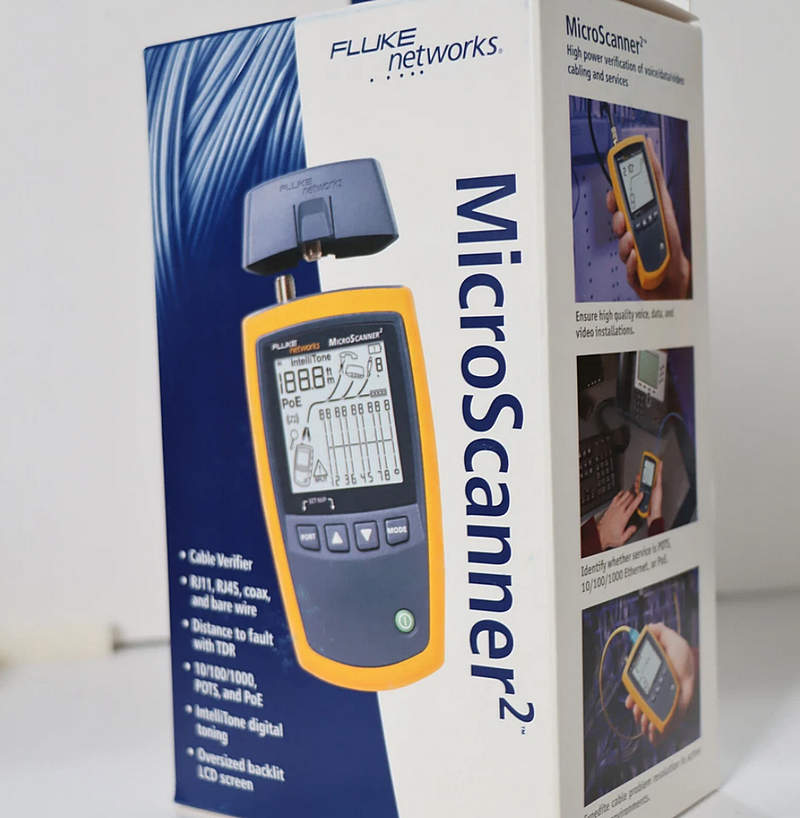

Кабельный тестер Fluke MS2-100 MicroScanner2 для быстрой проверки структурированных кабельных систем
Fluke MS2-100 MicroScanner2 представляет собой измерительный прибор для комплексной проверки медных кабельных линий, применяемый при диагностике сетевой инфраструктуры, телекоммуникационных систем и линий передачи данных. Устройство объединяет функции кабельного анализатора, измерителя длины, идентификатора ошибок соединения и генератора тонального сигнала. Конструкция прибора рассчитана на работу с распространёнными типами низковольтных кабелей, включая витые пары UTP, FTP, SSTP, а также коаксиальные линии. Главная особенность Fluke MS2-100 MicroScanner2 заключается в объединении нескольких диагностических технологий в одном корпусе. Прибор позволяет выполнять проверку целостности проводников, определять схему распайки, выявлять повреждения кабеля, измерять расстояние до места неисправности и распознавать параметры подключённых Ethernet-портов. Такой подход обеспечивает получение полной информации о состоянии кабельной системы без применения нескольких отдельных измерительных устройств.
Технические характеристики
Основные параметры Fluke MS2-100 MicroScanner2 определяют возможности прибора при работе с различными типами кабельных соединений. Устройство использует цифровые методы измерения и отображает результаты на монохромном LCD-дисплее с подсветкой, что позволяет считывать данные при недостаточном освещении. Ключевые технические характеристики включают следующие показатели:
- тип прибора — кабельный верификатор MicroScanner2 MS2-100 для проверки линий передачи данных, голоса и видео,
- поддерживаемые интерфейсы — RJ45 для витых пар, RJ11 для телефонных линий и F-коннектор для коаксиальных кабелей,
- поддерживаемые категории кабелей — UTP, FTP, SSTP и коаксиальные линии с сопротивлением 50 Ом, 75 Ом и 93 Ом,
- диапазон измерения длины кабеля — до 460 м,
- разрешение измерения длины — 0,3 м,
- точность определения длины — ±4% или ±0,6 м в зависимости от большего значения,
- источник питания — 2 щелочные батареи типа AA (IEC LR6),
- время автономной работы — около 20 часов при стандартном использовании,
- рабочий температурный диапазон — от 0 C до +45 C,
- температура хранения — от -20 C до +60 C,
- максимальная рабочая высота — до 4000 м,
- габаритные размеры — около 7,6 × 16,3 × 3,6 см,
- масса с установленными батареями и адаптером — около 363 г.
Принцип измерения длины основан на технологии временной рефлектометрии TDR, при которой прибор анализирует время прохождения тестового сигнала по кабелю и рассчитывает расстояние до конца линии либо точки повреждения. Для повышения точности используется настройка коэффициента распространения сигнала NVP, позволяющая учитывать особенности конкретного типа кабеля. Функциональные режимы проверки Fluke MS2-100 MicroScanner2 включают:
- графическое отображение схемы соединения проводников Wiremap с определением неправильного подключения, обрывов, коротких замыканий и разделённых пар,
- измерение длины кабельной линии с фиксацией расстояния до точки неисправности,
- определение удалённых идентификаторов кабеля при использовании специальных адаптеров,
- обнаружение активных Ethernet-портов со скоростями 10 Мбит/с, 100 Мбит/с и 1 Гбит/с,
- проверку наличия устройств Power over Ethernet стандарта IEEE 802.3af,
- генерацию аналогового и цифрового тонального сигнала IntelliTone для трассировки кабельных линий,
- тестирование телефонных линий с контролем основных параметров соединения.
Особенности конструкции устройств

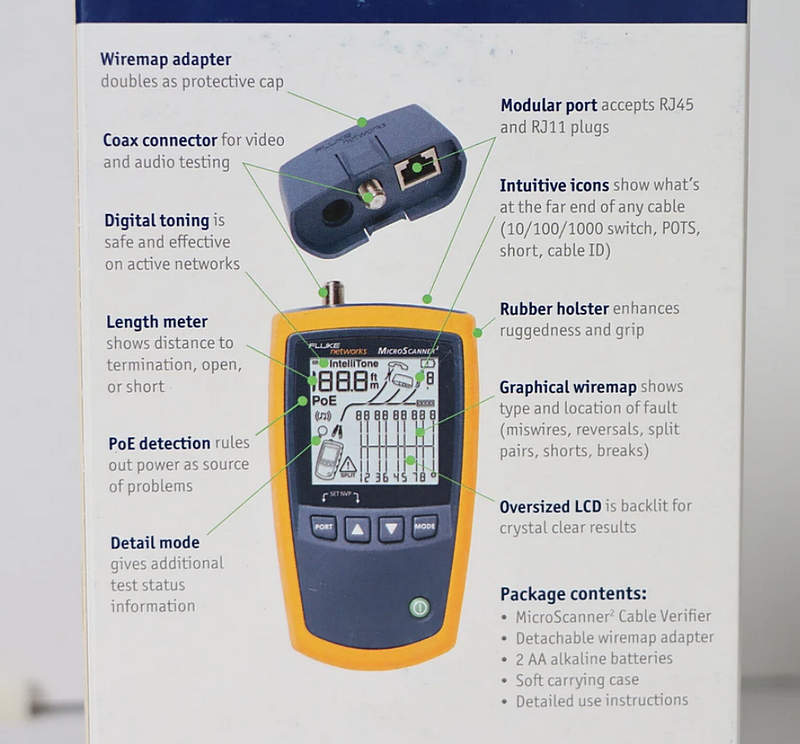

Конструкция Fluke MS2-100 MicroScanner2 разработана с учётом требований эксплуатации в профессиональной среде. Корпус прибора выполнен в компактном формате с защитными элементами, обеспечивающими удобное удержание и устойчивость к механическим воздействиям. Встроенный интерфейс управления содержит минимальное количество элементов, благодаря чему переключение между измерительными функциями выполняется быстро и без сложной настройки. Архитектура прибора включает основной измерительный модуль и съёмный адаптер Wiremap, предназначенный для анализа конфигурации проводников на противоположном конце линии. Использование сменного адаптера позволяет выполнять диагностику различных вариантов кабельных соединений и получать визуальное представление о состоянии каждого проводника. Особое значение имеет технология отображения результатов. Fluke MS2-100 MicroScanner2 выводит одновременно несколько параметров проверки, включая структуру соединения, длину линии, тип обнаруженного оборудования и наличие неисправностей. Графический формат представления информации облегчает анализ сложных кабельных систем и сокращает время определения причины нарушения связи. Защищённая конструкция рассчитана на эксплуатацию в промышленных условиях. Прибор выдерживает падение с высоты около 1 м и соответствует требованиям электромагнитной совместимости IEC 61326-1 и безопасности IEC 61010-1.
Области применения
Fluke MS2-100 MicroScanner2 применяется в различных направлениях, связанных с контролем и диагностикой кабельной инфраструктуры. Основные области использования следующие:
- проверка локальных вычислительных сетей Ethernet на основе медных кабелей,
- диагностика структурированных кабельных систем в зданиях и промышленных объектах,
- контроль правильности монтажа линий связи с разъёмами RJ45 и RJ11,
- поиск повреждений и определение места неисправности кабельных трасс,
- проверка коаксиальных линий для систем передачи сигнала,
- идентификация подключённых сетевых устройств и параметров Ethernet-соединений,
- технический контроль кабельных соединений в телекоммуникационных системах.
Таким образом, Fluke MS2-100 MicroScanner2 является функциональным измерительным прибором для проверки и анализа кабельных линий, сочетающим технологии контроля соединений, измерения длины и диагностики сетевой инфраструктуры. Модель обеспечивает точное определение параметров кабельных систем и применяется для профессионального контроля линий передачи данных. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы Fluke MS2-100 MicroScanner2. В каталоге компании представлены современные технические решения для оснащения предприятий и объектов различного назначения. «Олниса» обеспечивает поставку оригинального оборудования промышленного назначения с соблюдением требований к качеству и надёжности поставляемой продукции.
