Датчик Dwyer — эффективный контроль давления, температуры и других параметров
Датчики Dwyer относятся к промышленным устройствам для контроля давления, перепада давления, температуры, расхода, уровня и других параметров сред. Конкретные значения зависят от серии, а общий принцип основан на преобразовании физического воздействия в электрический или механический сигнал. Приборы применяются в вентиляции, отоплении, автоматизации и энергетике.

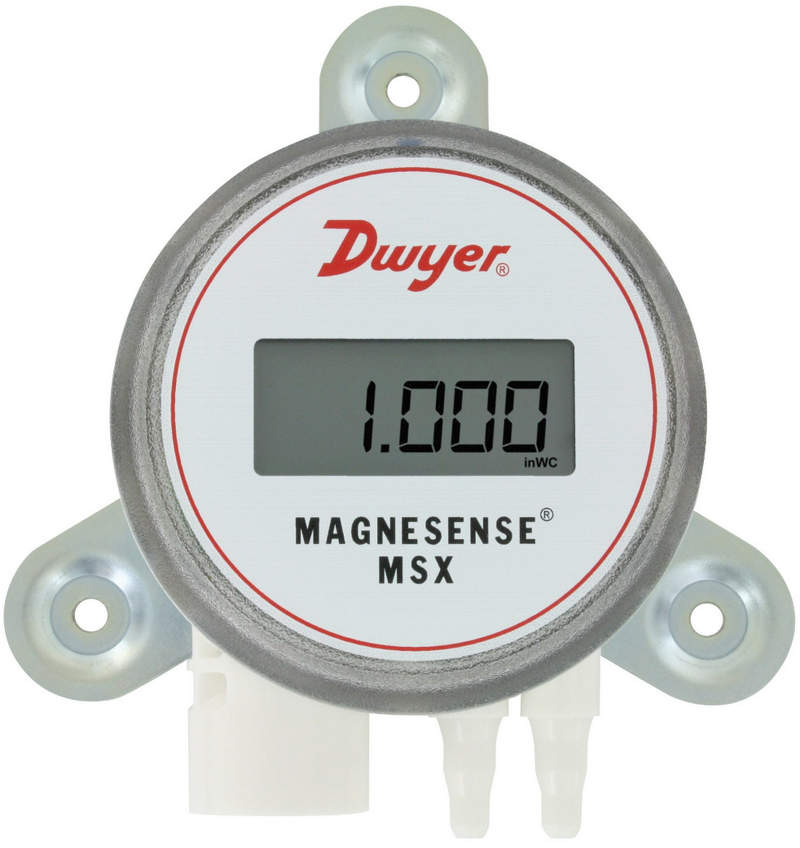

Технические характеристики
Параметры датчика Dwyer зависят от измеряемой величины и чувствительного элемента. Промышленные серии охватывают диапазоны от малых перепадов до технологических давлений. Основные характеристики можно представить следующим образом:
- диапазон измерения дифференциального давления в зависимости от серии может составлять от 0–25 Па до 0–10 кПа,
- для датчиков избыточного давления применяются пределы от единиц килопаскалей до 1,0–2,0 МПа,
- типовые выходные сигналы электронных преобразователей составляют 4–20 мА, 0–5 В или 0–10 В,
- номинальное напряжение питания распространённых электронных модификаций находится в пределах 12–30 В постоянного тока,
- погрешность измерения для точных исполнений может составлять около ±0,25–1,0 % полной шкалы,
- рабочая температура электронного блока обычно находится приблизительно в диапазоне от −20 до +70 C,
- температура измеряемой среды в отдельных исполнениях может достигать +80...+120 C,
- время отклика электронных моделей составляет от долей секунды до нескольких секунд,
- степень защиты корпуса в зависимости от исполнения может соответствовать IP54/IP65 или близким уровням,
- присоединение к процессу выполняется через штуцеры, резьбовые каналы, гибкие трубки либо монтажные адаптеры,
- допустимая перегрузка у ряда дифференциальных моделей превышает верхний предел измерения в несколько раз.
Принцип работы
Работа датчика Dwyer основана на регистрации физического воздействия и его преобразовании в измерительный сигнал. В датчиках давления мембрана отклоняется пропорционально разности сил, а перемещение воспринимается тензорезистивным, емкостным или магнитным преобразователем. В температурных модификациях используется зависимость сопротивления от температуры. В устройствах контроля потока параметр определяется по перепаду давления или тепловому переносу. Основные рабочие режимы включают:
- непрерывное аналоговое измерение с передачей значения в контроллер,
- пороговый режим с коммутацией релейного выхода при достижении установленной точки,
- дифференциальное измерение между двумя линиями давления,
- контроль минимального или максимального допустимого значения,
- локальную индикацию результата на встроенном дисплее при наличии соответствующего исполнения,
- передачу унифицированного сигнала в систему диспетчеризации или автоматического регулирования.

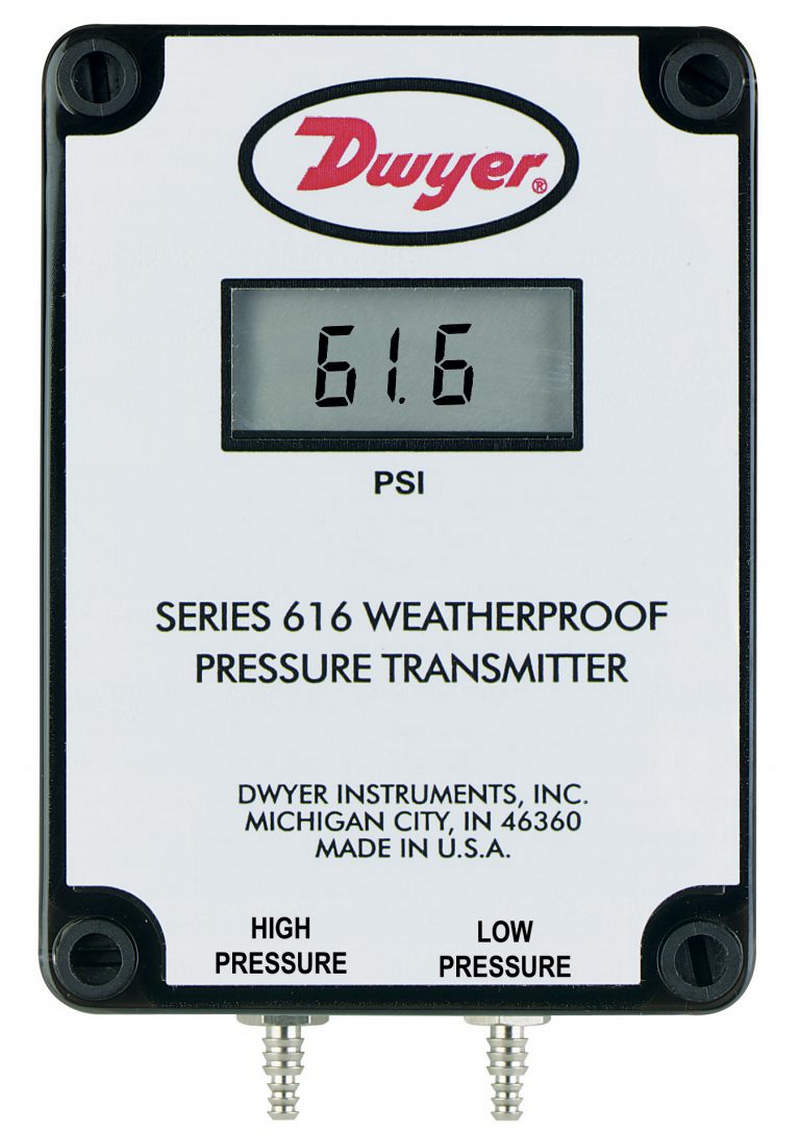

Особенности конструкции
Датчик Dwyer включает чувствительный элемент, корпус, присоединительный узел и блок преобразования сигнала. В моделях давления ключевой деталью служит мембрана, разделяющая измерительные полости. Для устойчивости к вибрациям и перегрузкам применяются ограничители хода и демпфирующие каналы. Электронная часть может содержать измерительный мост, усилитель, температурную компенсацию и выходной каскад. В цифровых версиях используются микроконтроллер, дисплей и органы настройки. Контактирующие со средой элементы выбираются с учетом давления, температуры и химической совместимости. Возможен монтаж на панели, стене, воздуховоде или трубопроводе.
Области применения
Датчики Dwyer используются там, где контроль физических параметров связан с работой автоматики и технологического оборудования. Наиболее типичные направления следующие:
- контроль перепада давления на воздушных фильтрах вентиляционных установок,
- измерение разрежения и подпора в воздуховодах,
- контроль давления в насосных и компрессорных системах,
- измерение параметров в теплообменных и котельных контурах,
- контроль потока воздуха и газов в инженерных системах,
- поддержание заданных режимов в чистых помещениях и лабораторных зонах,
- передача данных в ПЛК, регуляторы и диспетчерские комплексы,
- контроль состояния фильтров по росту аэродинамического сопротивления,
- измерение температуры воздуха, жидкости или поверхности в зависимости от типа сенсора.
Импульсные линии необходимо подключать правильно: перестановка каналов высокого и низкого давления изменяет знак перепада. Трубки должны быть герметичными и свободными от засоров. Электронный датчик должен получать питание в номинальном диапазоне, а нагрузка выхода 4–20 мА должна соответствовать допустимому сопротивлению цепи. Следует исключать удары, конденсат в полостях и превышение допустимого давления. Проверка нуля позволяет выявлять дрейф показаний.
Таким образом, датчик Dwyer представляет собой промышленное измерительное устройство для контроля давления, перепада давления, температуры, расхода и других технологических параметров. Его конструкция объединяет чувствительный элемент, преобразующий узел и интерфейс передачи сигнала, а рабочие характеристики определяются конкретной серией. Компания «Олниса» осуществляет поставку датчиков Dwyer и другого промышленного оборудования для предприятий различных отраслей. Поставка через «Олниса» позволяет включать приборы Dwyer в закупки оборудования для систем автоматизации, вентиляции, энергетики и технологической инфраструктуры. Компания ориентирована на стабильные поставки промышленной продукции в рамках заявленной номенклатуры.
