Мультиметр Fluke 87V: сочетание точности, защищённости и удобства эксплуатации
Мультиметр Fluke 87V представляет собой профессиональный цифровой измерительный прибор промышленного класса, предназначенный для контроля электрических параметров в системах автоматизации, энергетики, электрооборудовании и сложных электронных установках. Устройство разработано для выполнения точных измерений постоянного и переменного напряжения, силы тока, сопротивления, частоты, температуры и других параметров с использованием технологии True RMS. Конструкция прибора ориентирована на работу с нестабильными сигналами, включая цепи с частотными преобразователями, импульсными источниками питания и нелинейными нагрузками. Мультиметр Fluke 87V сочетает высокую точность измерений, расширенный диапазон функций и защитные решения, обеспечивающие эксплуатацию в промышленных условиях.
Технические характеристики
Основные параметры мультиметра Fluke 87V определяют его возможности при выполнении профессиональных измерительных операций. Прибор использует цифровую схему обработки сигналов с повышенной точностью и поддерживает несколько режимов отображения результатов. Ключевые технические характеристики включают:
- диапазон измерения постоянного напряжения до 1000 В с точностью ±(0,05% + 1) и максимальным разрешением 10 мкВ,
- диапазон измерения переменного напряжения до 1000 В с технологией True RMS и точностью ±(0,7% + 2),
- полосу пропускания переменного сигнала до 20 кГц при использовании встроенного низкочастотного фильтра,
- диапазон измерения постоянного и переменного тока до 10 А, с возможностью кратковременного измерения до 20 А в течение 30 секунд,
- точность измерения постоянного тока ±(0,2% + 2) и переменного тока ±(1,0% + 2),
- измерение сопротивления в диапазоне до 50 МОм с точностью ±(0,2% + 1),
- измерение электрической ёмкости до 9999 мкФ с разрешением 0,01 нФ,
- измерение частоты до 200 кГц с точностью ±(0,005% + 1),
- определение коэффициента заполнения импульсов до 99,9%,
- измерение температуры в диапазоне от −200 C до 1090 C при использовании температурного входа,
- проверка диодов с диапазоном измерения до 3 В и разрешением 1 мВ,
- измерение проводимости до 60,00 нС с разрешением 0,01 нС,
- цифровой дисплей с диапазоном отображения 6000 отсчётов и режимом повышенного разрешения до 19999 отсчётов,
- аналоговая шкала с 32 сегментами для наблюдения быстрых изменений сигнала,
- рабочая температура от −20 C до +55 C,
- категория безопасности CAT III 1000 В и CAT IV 600 В согласно требованиям EN 61010-1,
- габаритные размеры прибора с защитным чехлом 201 × 98 × 52 мм,
- масса устройства без дополнительных элементов около 355 г,
- время автономной работы от щелочной батареи около 400 часов без использования подсветки.
Принцип измерения мультиметра Fluke 87V основан на преобразовании входного электрического сигнала в цифровой код с последующей обработкой встроенным микропроцессором. Технология True RMS позволяет получать корректные значения переменного напряжения и тока даже при наличии гармонических искажений, которые возникают в современных промышленных электрических системах.
Особенности конструкции

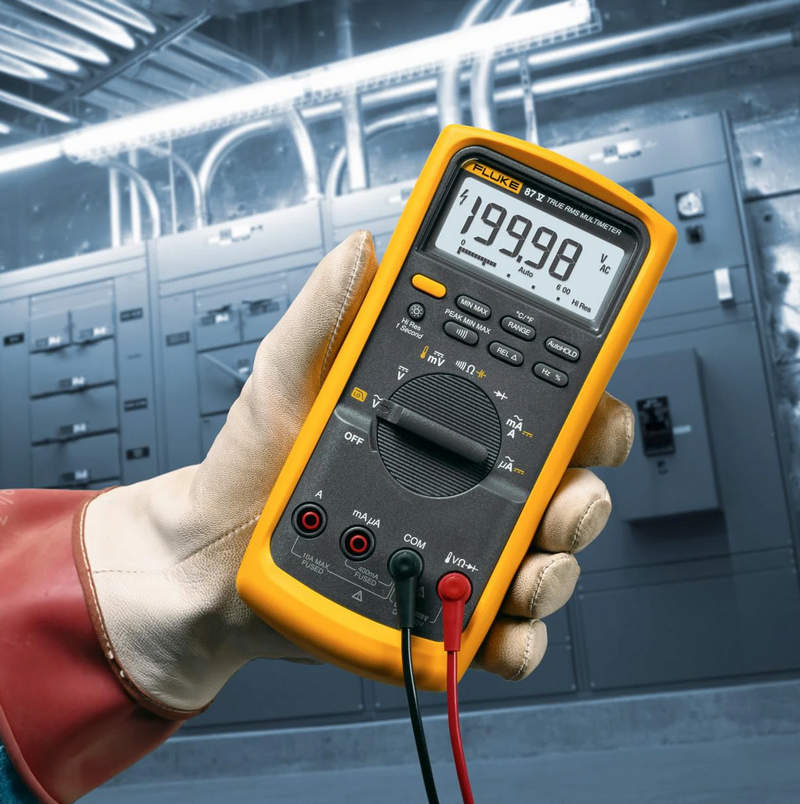

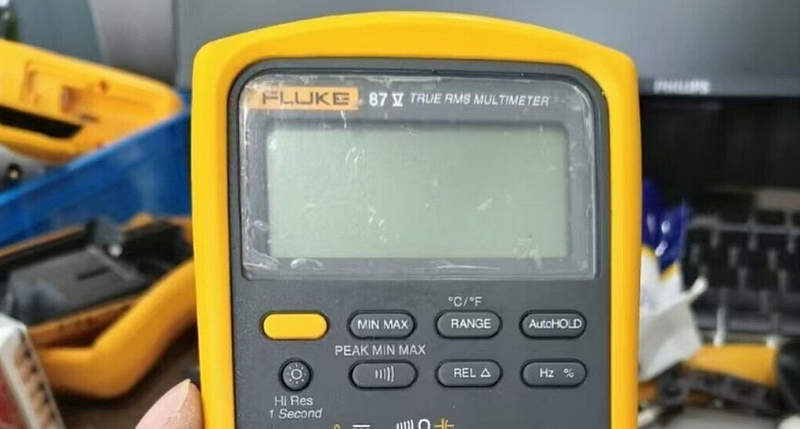

Конструкция мультиметра Fluke 87V выполнена с учётом требований к промышленным измерительным приборам, работающим в условиях повышенной нагрузки. Корпус устройства имеет усиленную защитную оболочку, предотвращающую повреждение внутренних компонентов при механических воздействиях. Прибор способен выдерживать падение с высоты 1 метра в соответствии с требованиями IEC 61010-1. Передняя панель оснащена крупным цифровым дисплеем с двухуровневой подсветкой, позволяющей считывать результаты измерений при недостаточном освещении. Дополнительная аналоговая шкала применяется для визуального контроля динамических изменений параметров, что особенно важно при диагностике нестабильных электрических процессов. Внутренняя схема измерения включает систему защиты входных цепей от перегрузок и импульсных перенапряжений. Прибор рассчитан на эксплуатацию в электрических установках высокого класса безопасности, где возможны кратковременные скачки напряжения. Встроенный фильтр позволяет выполнять измерения в цепях с частотными преобразователями, снижая влияние высокочастотных помех и обеспечивая получение стабильных показаний. К конструктивным элементам мультиметра Fluke 87V относятся:
- автоматический и ручной выбор диапазона измерений для повышения удобства эксплуатации,
- режим фиксации стабильного значения Touch Hold для сохранения показаний на дисплее,
- функция регистрации минимальных, максимальных и средних значений,
- режим фиксации пиковых переходных процессов с временем реакции до 250 мкс,
- встроенный температурный канал для подключения термопреобразователя,
- звуковая система предупреждения Input Alert при неправильном подключении измерительных проводов,
- отдельный отсек батареи для быстрой замены элемента питания,
- защитный чехол с возможностью размещения измерительных принадлежностей.
Области применения
Мультиметр Fluke 87V используется в различных направлениях промышленной диагностики и технического контроля электрических систем. Основные области применения прибора следующие:
- обслуживание промышленных электродвигателей и приводных систем,
- контроль параметров распределительных электрических сетей,
- диагностика оборудования с частотными преобразователями,
- проверка электронных модулей управления и автоматизации,
- измерение характеристик источников питания,
- контроль сопротивления изоляционных и электрических соединений,
- анализ параметров электрических цепей в производственных установках,
- проверка температурных режимов промышленных компонентов.
Принципы работы и измерительные режимы
Работа мультиметра Fluke 87V основана на последовательном преобразовании входного сигнала через измерительный тракт с высокой степенью защиты. При измерении напряжения прибор определяет разность потенциалов между входными контактами, после чего цифровой процессор выполняет обработку полученных данных. При измерении тока используется внутренний измерительный шунт, преобразующий токовый сигнал в пропорциональное напряжение. Для сопротивления применяется метод подачи тестового сигнала на исследуемый элемент с последующим вычислением значения сопротивления по закону Ома. Основные рабочие режимы прибора включают:
- измерение постоянного напряжения и постоянного тока,
- измерение переменных параметров с использованием True RMS,
- контроль частотных характеристик электрических сигналов,
- проверку электрической проводимости цепей,
- тестирование полупроводниковых элементов,
- измерение температуры через подключаемый датчик,
- регистрацию кратковременных изменений параметров,
- анализ коэффициента заполнения импульсных сигналов.
Таким образом, мультиметр Fluke 87V является современным промышленным измерительным прибором, сочетающим точность, функциональность и высокий уровень защиты. Благодаря расширенным возможностям измерения устройство применяется для контроля электрических параметров оборудования различного назначения. Компания «Олниса» осуществляет поставку промышленного оборудования и измерительных приборов, включая мультиметр Fluke 87V. В каталоге компании представлены качественные решения для предприятий, которым требуется надёжное оборудование для производственных задач. «Олниса» обеспечивает поставку оригинальной промышленной продукции с соблюдением требований к качеству и комплектации.
