НД ДК DEKraft — надежное решение для электрических систем
НД-ДК DEKraft относится к вспомогательным электромеханическим аппаратам, применяемым совместно с автоматическими выключателями низкого напряжения. Назначение устройства заключается в механическом отключении выключателя при подаче внешнего управляющего сигнала. В отличие от теплового или электромагнитного расцепителя, реагирующего на параметры силовой цепи, этот модуль получает отдельный электрический сигнал и преобразует его в механическое перемещение.

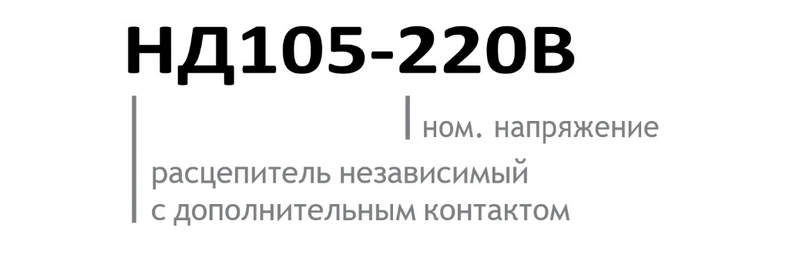

Технические характеристики
Основные характеристики устройства можно представить следующим образом:
- частота питающей сети — 50 Гц, для отдельных исполнений возможно применение при 60 Гц,
- ориентировочный диапазон напряжения срабатывания — 0,7–1,1 от номинала, то есть 161–253 В при номинале 230 В,
- длительность управляющего импульса — от 0,1 с для уверенного приведения исполнительного механизма,
- время механического отключения после подачи команды — обычно менее 0,1 с,
- электрическая изоляция рассчитана на работу в низковольтных распределительных устройствах до 400 В,
- температура эксплуатации — ориентировочно от –25 до +40 C,
- относительная влажность воздуха — до 90 % при отсутствии конденсации,
- монтаж выполняется непосредственно на совместимый автоматический выключатель с передачей усилия на его расцепляющий механизм.
Принцип работы
Функционирование НД-ДК основано на преобразовании энергии управляющего сигнала в кратковременное механическое усилие. После появления напряжения на выводах катушки возникает магнитное поле, перемещающее сердечник электромагнитного привода. Сердечник воздействует на рычаг, связанный с механизмом свободного расцепления автоматического выключателя. После исчезновения управляющего сигнала возвратная пружина переводит привод модуля в исходное положение, однако повторное включение силовой цепи выполняется отдельным действием. Рабочий цикл устройства включает следующие стадии:
- ожидание команды при отсутствии напряжения на управляющей катушке,
- подачу управляющего напряжения 230 В,
- формирование магнитного потока в электромагнитном узле,
- перемещение сердечника и исполнительного элемента,
- размыкание главных контактов автоматического выключателя,
- возврат электромагнитного узла после снятия напряжения,
- сохранение выключателя в отключённом положении до последующего взвода.
Особенности конструкции

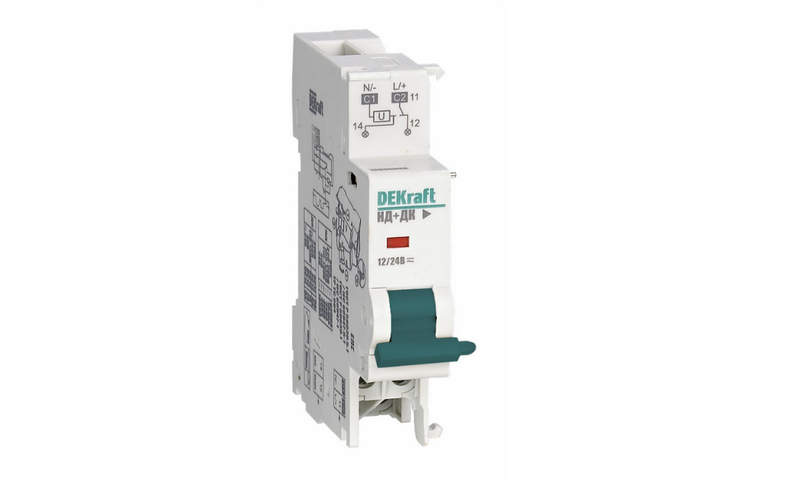

Конструктивно НД-ДК DEKraft представляет собой компактный модуль, предназначенный для механического сопряжения с совместимым автоматическим выключателем. В изоляционном корпусе размещены катушка электромагнита, подвижный сердечник, возвратная пружина, рычажная передача и элементы подключения. Небольшой рабочий ход сердечника обеспечивает высокую скорость реакции. Передача усилия построена так, чтобы импульс от электромагнита воздействовал непосредственно на механизм свободного расцепления, поэтому отключение не зависит от текущей нагрузки силовой цепи. Клеммная часть предназначена для присоединения проводников управляющей цепи и конструктивно отделена от силовых выводов.
Режимы и области применения
НД-ДК применяют там, где автоматический выключатель должен отключаться по внешней команде. Основные режимы и направления применения следующие:
- дистанционное отключение линии оператором из удалённой точки,
- аварийное размыкание цепи по сигналу внешней защитной автоматики,
- блокировочное отключение при нарушении заданной последовательности работы оборудования,
- отключение питания по сигналу пожарной или технологической системы,
- централизованное размыкание нескольких линий через промежуточные реле,
- распределительные щиты промышленных и административных объектов,
- производственные линии с цепями аварийного останова,
- автоматизированные установки с релейным или контроллерным управлением,
- системы технологической блокировки и централизованного отключения питания.
Таким образом, НД-ДК DEKraft представляет собой вспомогательное устройство для дистанционного и аварийного отключения автоматических выключателей. Электромагнитный принцип действия обеспечивает быстрое преобразование управляющего сигнала в механическое расцепление, а модульная конструкция позволяет использовать аппарат в компактных распределительных системах. Компания «Олниса» осуществляет поставку НД-ДК DEKraft и другого промышленного электротехнического оборудования.
