Устройства УЗО Hager — эффективное решение для повышения электробезопасности
Устройства защитного отключения Hager представляют собой разновидность низковольтных аппаратов защиты, предназначенных для контроля токов утечки и быстрого отключения электрической цепи при возникновении опасных отклонений. Принцип действия таких устройств основан на сравнении токов, проходящих через фазный и нулевой проводники. При появлении разницы между входящим и возвращающим током, превышающей установленное значение дифференциального тока, механизм отключения разрывает электрическую цепь. УЗО Hager применяются в распределительных системах переменного тока с напряжением до 400 В и используются как элементы комплексной защиты электроустановок.
Технические характеристики
Основные параметры устройств защитного отключения Hager определяют область эксплуатации, электрическую совместимость и особенности функционирования аппаратов. Конструкции выпускаются в различных исполнениях по количеству полюсов, номинальному току и чувствительности к токам утечки. Ключевые технические характеристики включают следующие параметры:
- номинальное рабочее напряжение устройств составляет 230/400 В переменного тока с частотой 50 Гц,
- номинальный ток нагрузки может составлять 16 А, 25 А, 40 А, 63 А, 80 А и 100 А в зависимости от исполнения модели,
- значения дифференциального тока отключения выбираются в диапазоне от 10 мА до 500 мА,
- двухполюсные версии рассчитаны преимущественно на однофазные сети напряжением 230 В,
- четырёхполюсные исполнения используются в трёхфазных системах напряжением до 400 В,
- тип защиты А обеспечивает реагирование как на синусоидальные переменные токи утечки, так и на пульсирующие постоянные составляющие,
- тип защиты AC предназначен для обнаружения только переменных токов утечки,
- время срабатывания механизма отключения определяется характеристиками конкретной серии и обеспечивает быстрое размыкание цепи при превышении установленного порога,
- стандартная конструкция рассчитана на монтаж в распределительных шкафах с установкой на DIN-рейку шириной 35 мм,
- степень защиты корпуса соответствует условиям эксплуатации внутри электрических щитов и распределительных систем.
Работа УЗО Hager основана на использовании дифференциального трансформатора, который постоянно контролирует баланс токов в проводниках. В нормальном режиме магнитные потоки от фазного и нулевого проводников компенсируют друг друга. При повреждении изоляции или появлении утечки часть электрического тока уходит через дополнительный путь, что приводит к возникновению разности потоков. Электронный или электромеханический расцепляющий механизм фиксирует изменение и отключает питание защищаемой линии.
Особенности конструкции устройств

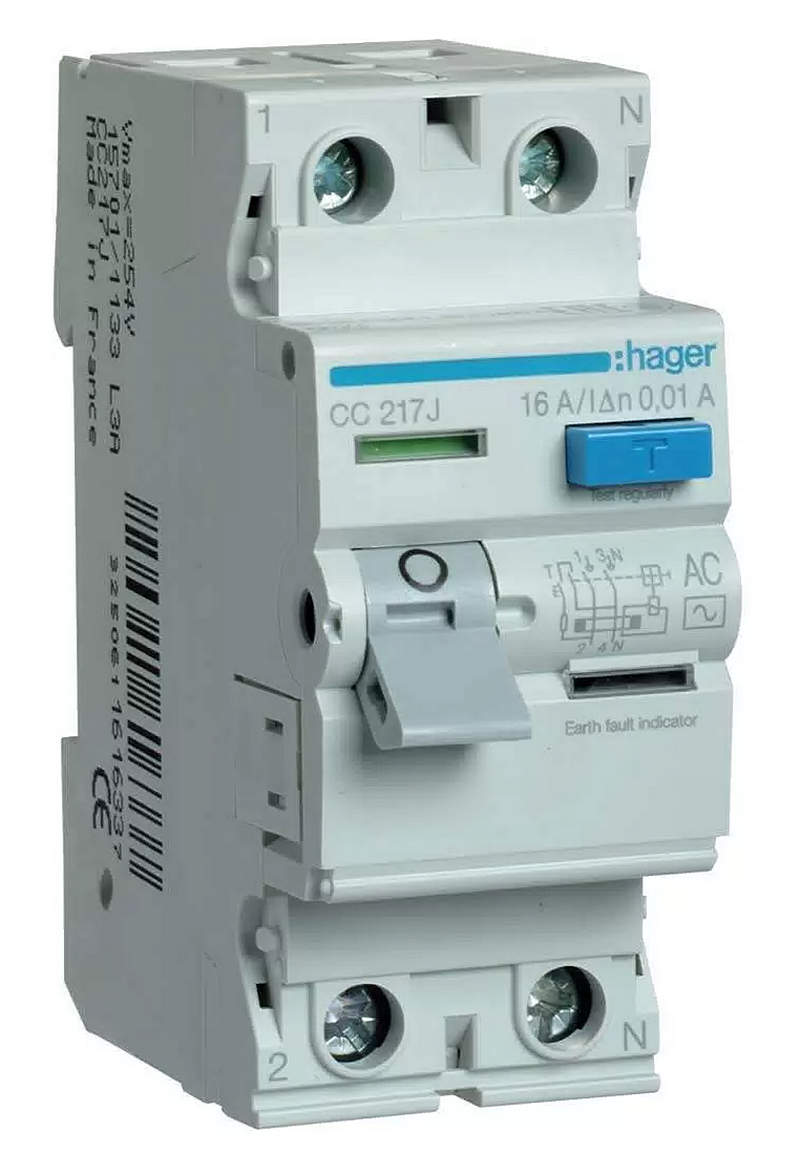

Конструктивное исполнение УЗО Hager включает прочный модульный корпус, контактную систему, механизм свободного расцепления, измерительный трансформатор и элементы управления. Корпус аппарата изготовлен с учётом требований к эксплуатации в распределительных устройствах, где важны компактность размещения и стабильность работы при длительных нагрузках. На лицевой панели располагается рычаг включения и отключения, а также кнопка тестирования, позволяющая проверять исправность механизма срабатывания. Внутренняя система контроля построена таким образом, чтобы обеспечивать постоянное измерение параметров электрической цепи без нарушения нормального режима работы оборудования. Контактная группа рассчитана на многократные циклы коммутации, а специальные материалы токоведущих элементов обеспечивают снижение переходного сопротивления. Модульный формат позволяет устанавливать УЗО Hager совместно с автоматическими выключателями, контакторами и другими аппаратами защиты в единой системе распределения электроэнергии. Особое значение имеет разделение устройств по типам чувствительности. Модели типа А способны обнаруживать более широкий спектр токов утечки, включая возникающие при работе современной электронной техники с импульсными блоками питания. Исполнения типа AC применяются в сетях, где возможны преимущественно стандартные переменные токи утечки.
Области применения
Устройства защитного отключения Hager используются в различных электротехнических системах, где требуется контроль безопасности эксплуатации сетей. Основные направления применения включают:
- жилые здания и распределительные щиты квартир,
- административные сооружения и коммерческие объекты,
- промышленные электроустановки с низковольтными сетями,
- системы освещения и силовые линии оборудования,
- электрические шкафы управления и распределения,
- цепи с повышенными требованиями к защите от токов утечки,
- объекты с большим количеством электрических потребителей.
Принципы выбора исполнения и режимы работы
Функциональные возможности УЗО Hager определяются сочетанием номинального тока, количества полюсов и величины отключающего дифференциального тока. Устройства могут работать в стандартном режиме постоянного контроля изоляции электрической цепи и в режиме аварийного отключения при обнаружении утечки. Основные варианты исполнения отличаются следующими особенностями:
- двухполюсные модели применяются в однофазных сетях 230 В,
- четырёхполюсные модели предназначены для трёхфазных сетей 400 В,
- модели с чувствительностью 10 мА используются для участков с повышенными требованиями к защите,
- исполнения 30 мА применяются для стандартной защиты электрических линий,
- устройства с током утечки 100 мА и 300 мА используются в распределительных системах более высокого уровня,

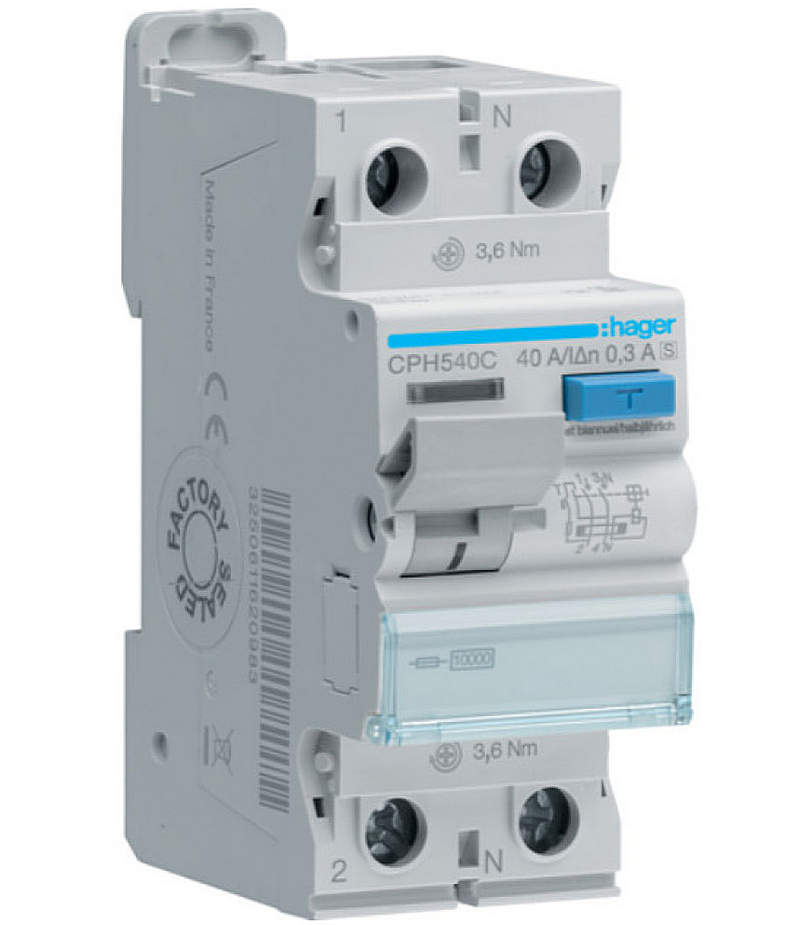

- селективные версии обеспечивают выдержку времени между последовательными уровнями защиты.
Рабочий цикл устройства включает измерение токов, анализ величины дисбаланса, передачу сигнала на механизм отключения и размыкание контактов. После устранения причины срабатывания аппарат может быть повторно включён вручную.
Таким образом, устройства защитного отключения Hager являются современными аппаратами низковольтной защиты, обеспечивающими контроль токов утечки и повышение безопасности электрических систем. Конструктивные особенности, широкий диапазон номинальных параметров и различные варианты исполнения позволяют использовать оборудование в составе распределительных решений различного назначения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая устройства защитного отключения Hager для электротехнических систем. В каталоге компании представлено оборудование для применения в современных распределительных комплексах. «Олниса» обеспечивает поставку оригинальной продукции промышленного назначения с возможностью оперативного оформления заказов и доставки оборудования по всей территории страны.
