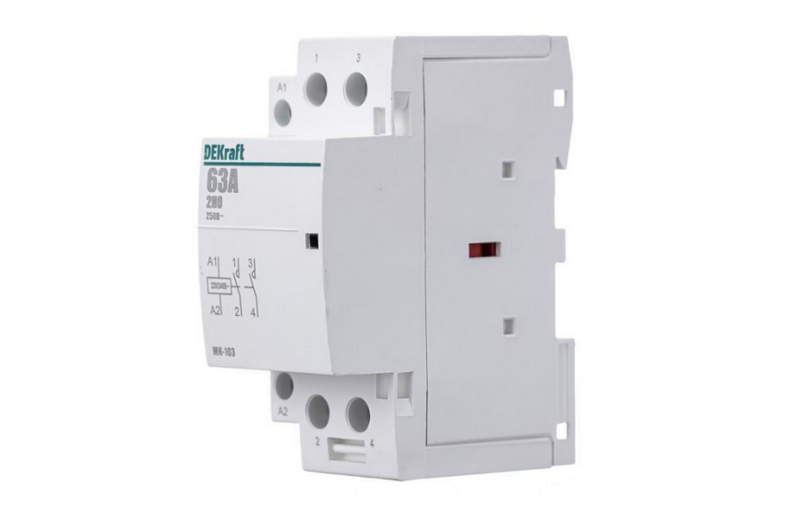

Модульный контактор DEKraft МК-103 2НО 230В 63А 18085DEK — дистанционная коммутация мощных нагрузок
Частое включение освещения, насосов, нагревательных установок или вентиляционного оборудования нецелесообразно выполнять непосредственно с помощью маломощного управляющего устройства. В таких схемах команда управления должна воздействовать на отдельный коммутационный аппарат, способный многократно переключать силовую цепь. Эту функцию выполняет модульный контактор DEKraft МК-103 2НО 63А 230В 18085DEK.
Технические характеристики
Электрические параметры модели позволяют использовать её не только для резистивных потребителей, но и для некоторых двигательных нагрузок с учётом соответствующей категории применения. Ниже рассмотрим основные характеристики DEKraft МК-103 18085DEK:
- номинальный ток в категориях AC-7a и AC-1 — 63 А,
- номинальный ток в категории AC-7b — 25 А,
- количество силовых контактов — 2,
- исполнение контактов — 2НО,
- номинальное напряжение катушки управления — 220–240 В AC,
- номинальное рабочее напряжение силовой цепи — 400 В,
- номинальное напряжение изоляции — 500 В,
- номинальная частота — 50/60 Гц,
- номинальная мощность для AC-7a/AC-1 — 13 кВт,
- номинальная мощность для AC-7b — 3,8 кВт,
- импульсное выдерживаемое напряжение — 4 кВ,
- степень защиты открытого аппарата — IP20,
- степень защиты при установке в соответствующем корпусе — IP40,
- диапазон рабочих температур — от −5 до +60 °C,
- механическая износостойкость — не менее 300 000 циклов включения и отключения,
- коммутационная износостойкость — не менее 30 000 циклов,
- класс загрязнения — 2,
- усилие затяжки силовых клемм для исполнения 63 А — 3,5 Н·м,
- усилие затяжки клемм управления — 0,8 Н·м,
- ширина корпуса — 3 модуля по 18 мм,

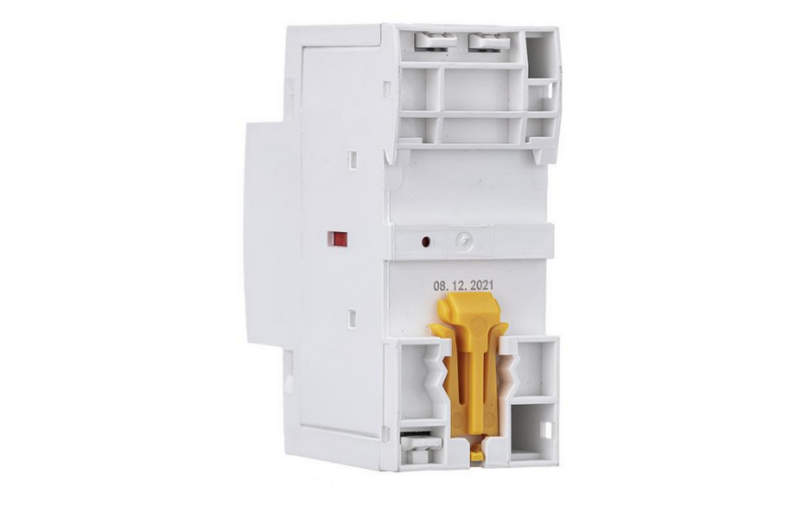

- способ установки — DIN-рейка 35 мм,
- заводское обозначение — 18085DEK,
- серия — МК-103.
Особенности конструкции устройств
Внутри DEKraft МК-103 силовая коммутация отделена от управляющей цепи. Когда на катушку не подано напряжение, возвратный механизм удерживает два основных контакта разомкнутыми. После появления управляющего сигнала электромагнит создаёт магнитный поток, притягивает подвижную часть механизма и переводит оба силовых полюса в замкнутое состояние. Таким образом, сравнительно маломощная команда может управлять цепью с током в десятки ампер. Силовая контактная группа выполнена по мостиковому принципу с двойным разрывом. При отключении одна электрическая цепь разрывается одновременно в двух точках. Такая схема увеличивает расстояние между образующимися дуговыми промежутками и уменьшает вероятность перекрытия электрической дуги по изоляционной поверхности. Производитель выделяет двойной разрыв как одну из конструктивных особенностей серии МК-103.
Области применения
МК-103 востребован там, где силовой потребитель необходимо включать автоматически или многократно без ручной коммутации его рабочего тока. Основные направления применения DEKraft МК-103 63А следующие:
- управление насосным оборудованием,
- коммутация систем вентиляции,
- управление оборудованием кондиционирования,
- включение электрического отопления,
- автоматизация осветительных линий,
- коммутация нагревательных нагрузок,
- управление инженерным оборудованием зданий,
- работа в распределительных щитах,
- автоматическое управление бытовыми нагрузками,
- применение на производственных объектах,
- управление цепями по сигналу реле времени,
- коммутация нагрузки от термостатов и контроллеров,
- использование в административных и общественных зданиях.
Компания «Олниса» осуществляет поставки низковольтного, промышленного и электротехнического оборудования, включая продукцию DEKraft. В ассортименте представлены модульные аппараты для управления электрическими нагрузками, в том числе контактор DEKraft МК-103 2НО 63А 230В 18085DEK. Заказчикам доступны технические консультации по характеристикам, исполнению и параметрам продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.
Преимущества
Эксплуатационные достоинства модели определяются её модульным исполнением и ресурсом коммутационного механизма. Ключевыми преимуществами DEKraft МК-103 18085DEK являются:
- высокая токовая нагрузочная способность,
- компактность для щитового монтажа,
- удобная визуальная индикация состояния,
- надёжный двойной разрыв силовой цепи,
- большой механический ресурс,
- простая установка на DIN-рейку,
- отсутствие необходимости в дополнительной настройке,
- универсальность автоматизированного управления,
- практичность для частых коммутаций,
- защищённое исполнение токоведущих элементов.
Таким образом, модульный контактор DEKraft МК-103 2НО 63А 230В 18085DEK предназначен для дистанционного включения и отключения электрических нагрузок в сетях переменного тока. В категории AC-7a/AC-1 его номинальный ток достигает 63 А, а для двигательной категории AC-7b предусмотрен ток до 25 А. Управление выполняется катушкой 220–240 В AC, силовая цепь рассчитана на напряжение до 400 В, а механический ресурс составляет не менее 300 000 циклов.
