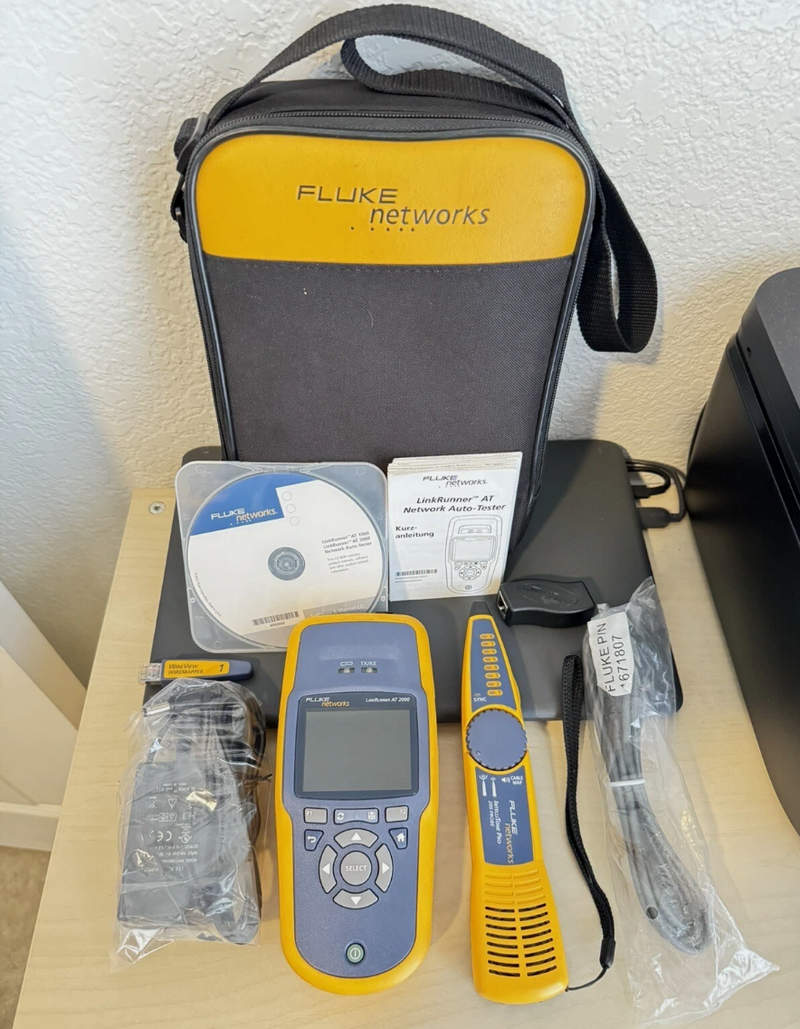

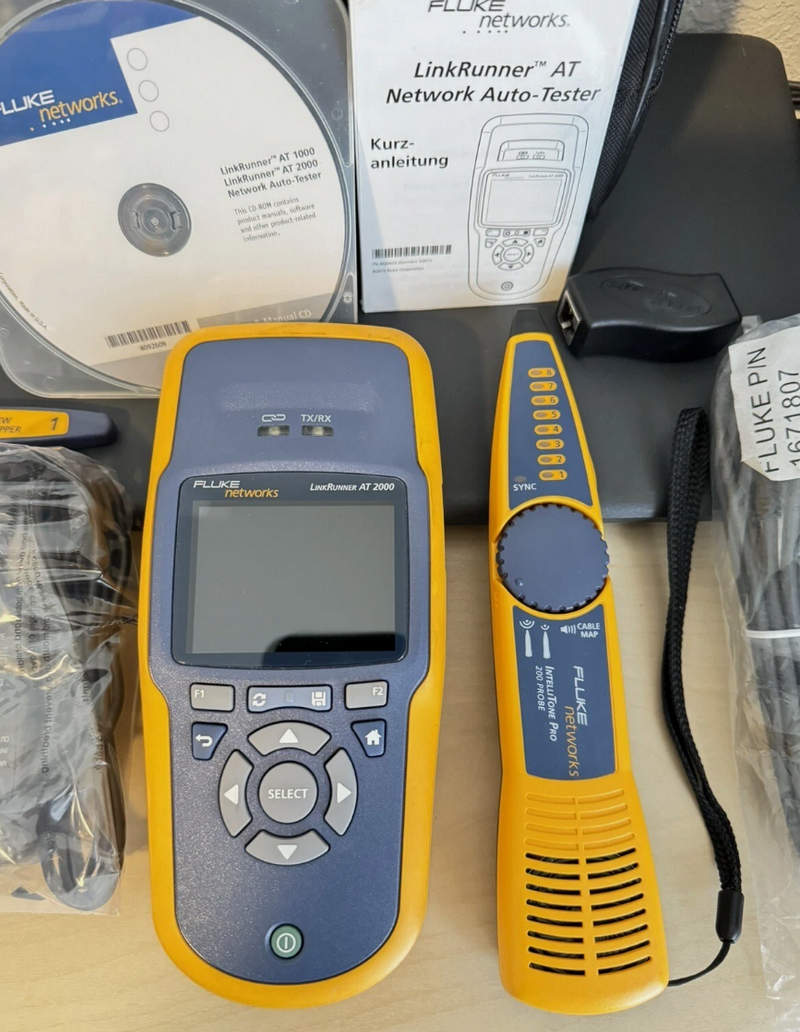

Сетевой тестер Fluke Networks LinkRunner AT 2000 LRAT-2000 — комплексная проверка Ethernet, PoE и кабельной линии

Неисправность проводной сети далеко не всегда находится непосредственно в кабеле. Физическая линия может быть целой, однако пользователь по-прежнему не получает доступ к ресурсу из-за неправильного VLAN, отсутствующего DHCP-ответа, ошибки шлюза, проблем с PoE или неверно согласованной скорости порта. Для последовательной проверки подобных факторов предназначен сетевой тестер Fluke Networks LinkRunner AT 2000 LRAT-2000.

Технические характеристики

LinkRunner AT 2000 анализирует не один отдельный параметр, а всю цепочку от медной пары до доступности сетевых сервисов. Ниже рассмотрим основные технические возможности модели:

• медный сетевой интерфейс — RJ45,
• поддерживаемые скорости по меди — 10BASE-T, 100BASE-TX и 1000BASE-T,
• оптический интерфейс — сменный SFP,
• поддерживаемые оптические соединения — 100BASE-FX и 1000BASE-LX/SX/ZX,
• поддержка IPv4 — предусмотрена,
• поддержка IPv6 — предусмотрена,
• обнаружение ближайшего коммутатора — по LLDP, CDP и EDP,
• определение имени коммутатора и номера порта — предусмотрено,
• контроль согласованной скорости и режима duplex — предусмотрен,
• проверка VLAN — предусмотрена,
• автоматическая проверка DHCP — предусмотрена,
• проверка DNS — предусмотрена,
• контроль доступности шлюза — предусмотрен,
• проверка сетевых целей — до 10 заданных узлов,
• поддержка Ping — предусмотрена,
• проверка TCP-порта — предусмотрена,
• кабельная диагностика — Wiremap и TDR,
• определение обрыва — предусмотрено,
• обнаружение короткого замыкания — предусмотрено,
• выявление перепутанных соединений — предусмотрено,
• обнаружение Split Pair — предусмотрено,
• измерение длины кабельных пар — предусмотрено,
• поддержка WireView Cable ID — предусмотрена,
• генерация цифрового тона — IntelliTone 500 кГц,
• аналоговые тональные сигналы — 400 Гц и 1 кГц,
• тестирование PoE — IEEE 802.3af и IEEE 802.3at,
• проверка PoE под нагрузкой TruePower — до 30 Вт,
• встроенная память — до 50 результатов испытаний,
• режим пакетного отражателя — до 1 Гбит/с,
• дисплей — цветной LCD 2,8 дюйма,
• разрешение экрана — 320 × 240 пикселей,
• управление — 12-клавишная эластомерная клавиатура,
• аккумулятор — съёмный Li-Ion, 18,5 Вт·ч,
• типичная автономность — около 6 часов,
• типичное время полной зарядки — около 3 часов,
• размер корпуса — приблизительно 89 × 198 × 48 мм,
• масса — около 0,5 кг,
• рабочая температура — от 0 до +45 °C,
• температура хранения — от −20 до +60 °C,
• стойкость к падению — с высоты 1 м,
• допустимая рабочая высота — до 4000 м.

Особенности конструкции устройств

Логика LinkRunner AT 2000 построена вокруг быстрого перехода от физического уровня к сетевому. После подключения RJ45 прибор сначала определяет состояние Ethernet-соединения: фиксирует скорость, duplex, параметры ближайшего коммутатора и информацию, полученную через протоколы обнаружения. Затем тестирование может продолжаться уже на уровне IP-служб. Такой подход помогает понять, на каком именно участке прекращается нормальная работа сети. AutoTest объединяет несколько последовательных операций в один сценарий. Тестер анализирует PoE, соединение с коммутатором, получение адреса через DHCP, DNS, шлюз и связь с заданными узлами. Вместо ручного запуска каждого измерения оператор получает комплексное представление о состоянии подключения. При работе с выключенной или неоконцованной линией LinkRunner превращается в кабельный диагностический прибор.

Области применения

Набор функций LinkRunner ориентирован на эксплуатационную диагностику существующей сетевой инфраструктуры. Основные направления использования Fluke Networks LinkRunner AT 2000 следующие:

• проверка офисных Ethernet-подключений,
• поиск причины отсутствия сетевого доступа,
• диагностика медной витой пары,
• обнаружение неисправного патч-корда,
• идентификация порта коммутатора,
• проверка VLAN,
• контроль DHCP и DNS,
• проверка доступности шлюза,
• диагностика PoE-портов,
• тестирование линий для IP-телефонов,
• проверка подключения сетевых камер,
• контроль точек доступа Wi-Fi по проводной стороне,
• измерение длины кабеля,
• локализация разрывов и замыканий,
• физический поиск кабельных трасс,
• проверка гигабитных оптических соединений,
• эксплуатационное обслуживание корпоративных сетей,
• диагностика сетевой инфраструктуры центров обработки данных.

Компания «Олниса» осуществляет поставки измерительного, телекоммуникационного и промышленного оборудования, включая профессиональные средства диагностики сетевой инфраструктуры. К этой категории относится сетевой тестер Fluke Networks LinkRunner AT 2000 LRAT-2000. Заказчикам доступны технические консультации по функциональным возможностям, характеристикам и комплектности оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Ценность LinkRunner заключается в объединении физических и сетевых проверок в одном переносном устройстве. Ключевыми преимуществами модели являются:

• быстрая комплексная диагностика,
• проверка медных и оптических соединений,
• нагрузочное тестирование PoE,
• наглядный поиск кабельных дефектов,
• автоматизированная проверка сетевых служб,
• определение параметров коммутатора,
• компактность полевого исполнения,
• автономная работа от аккумулятора,
• возможность сохранения результатов,
• удобство локализации причины неисправности.

Таким образом, Fluke Networks LinkRunner AT 2000 LRAT-2000 отличается от обычного кабельного тестера тем, что продолжает диагностику после подтверждения целостности проводников. Прибор способен исследовать Ethernet 10/100/1000 Мбит/с, определить ближайший коммутатор, проверить VLAN, DHCP, DNS, шлюз и доступность заданных сетевых устройств.
