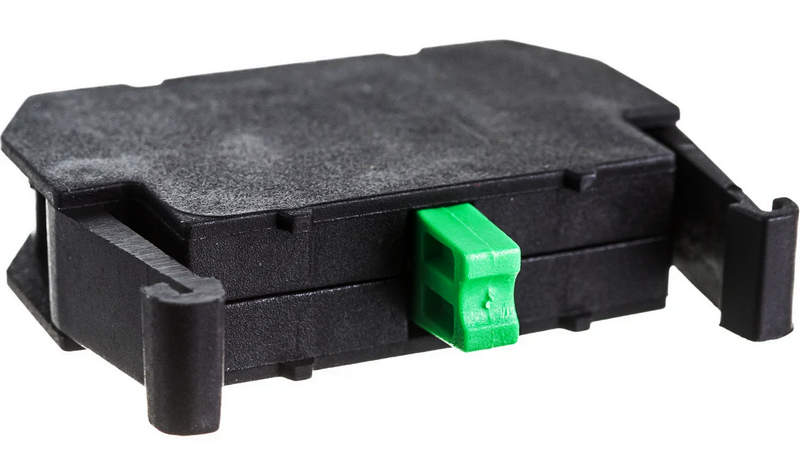

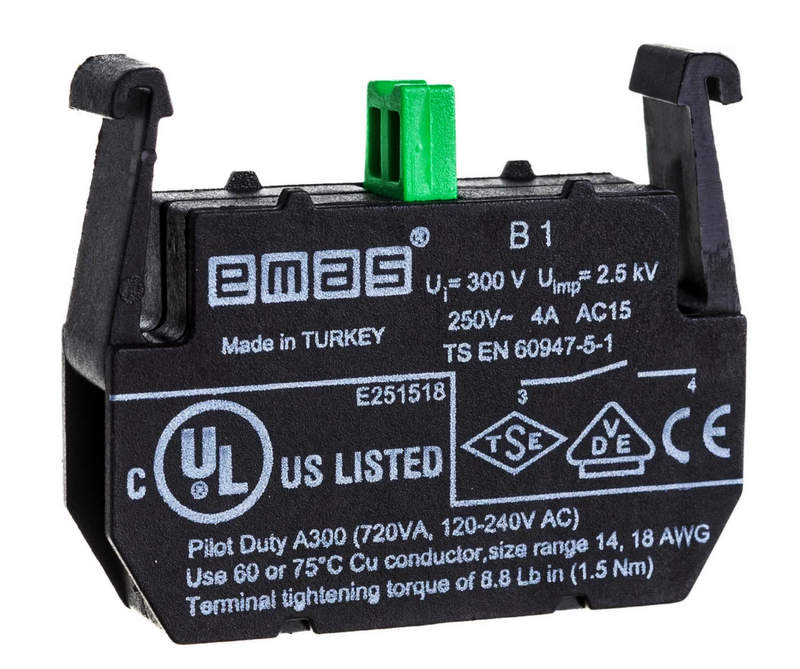

Блок-контакт EMAS B1 1NO — коммутационный модуль для кнопочных постов и цепей управления
Кнопка на панели управления сама по себе выполняет главным образом механическую функцию: оператор нажимает на привод, однако электрический сигнал формируется отдельным контактным элементом. Именно таким элементом является блок-контакт EMAS B1 1NO. Он устанавливается за управляющей головкой и преобразует её перемещение в замыкание электрической цепи.
Технические характеристики
Параметры EMAS B1 ориентированы на низковольтные цепи управления, в которых требуется многократная передача команд на контакторы, реле, контроллеры и другую аппаратуру. Основные характеристики блока следующие:
- тип изделия — контактный блок,
- модель — EMAS B1,
- контактная схема — 1NO,
- исходное состояние цепи — нормально разомкнутое,
- номинальный рабочий ток Ie — 4 А при 250 В AC,
- категория применения — AC-15,
- номинальное напряжение изоляции Ui — 300 В,
- импульсное выдерживаемое напряжение Uimp — 2,5 кВ,
- электрическая прочность между корпусом и контактами — 2500 В AC,
- электрическая прочность между контактами — 1500 В AC,
- сопротивление изоляции — не менее 10 МОм при 500 В DC,
- механический ресурс — не менее 500 000 операций,
- электрический ресурс — не менее 100 000 операций,
- допустимая механическая частота коммутаций — до 1200 операций в час,
- допустимая электрическая частота коммутаций — до 1200 операций в час,
- рабочая температура — от −15 до +80 °C,
- степень загрязнения — 3,
- степень защиты отдельного блока — IP50,
- материал контактной пары — AgNi,
- допустимое сечение подключаемого проводника — 1,5–2,5 мм²,
- момент затяжки винтового соединения — 1,5 Н·м,
- условная стойкость к короткому замыканию — 1 кА,
- нормативная база — IEC 60947-5-1, TS EN 60947-5-1, UL 508 и VDE 0660.
Особенности конструкции устройств
EMAS B1 представляет собой не самостоятельную кнопку, а функциональный модуль, который работает совместно с механическим приводом управляющего аппарата. Такое разделение имеет практическое значение: наружная головка отвечает за действие оператора, а расположенный за ней блок формирует электрический сигнал. За счёт модульного построения один и тот же принцип управления можно использовать с различными кнопочными элементами. Внутри корпуса размещается неподвижная и подвижная контактная система. В исходном положении проводящего соединения между выводами нет. После механического перемещения толкателя подвижный элемент прижимается к ответной контактной поверхности, и ток начинает проходить через цепь. После освобождения привода возвратный механизм восстанавливает исходное разомкнутое положение.
Области применения
Нормально открытая контактная схема делает B1 удобным для команд, которые должны появляться только при воздействии на кнопку или другой совместимый привод. Основные направления применения EMAS B1 следующие:
- кнопки запуска электродвигателей,
- цепи управления контакторами,
- пусковые команды насосного оборудования,
- сигнальные цепи промышленной автоматики,
- панели управления производственными машинами,
- команды разрешения для релейных схем,
- кнопочные посты вентиляционных установок,
- управление конвейерным оборудованием,
- низковольтные шкафы автоматики,
- цепи управления освещением,
- пульты технологического оборудования,
- интерфейсные цепи программируемых контроллеров,
- локальные командные панели станков,
- системы, где требуется нормально разомкнутый управляющий контакт.
Компания «Олниса» осуществляет поставки промышленной автоматики, низковольтного и электротехнического оборудования, включая продукцию бренда EMAS. В ассортименте представлены компоненты кнопочно-сигнальной аппаратуры, среди которых блок-контакт EMAS B1 1NO. Заказчикам доступны технические консультации по характеристикам, контактным схемам и вариантам исполнения продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.
Преимущества
Эксплуатационные достоинства B1 определяются простой контактной архитектурой и рассчитанным ресурсом. Ключевыми преимуществами устройства являются:
- компактное модульное исполнение,
- чёткая нормально открытая логика работы,
- высокий механический ресурс,
- устойчивые контакты AgNi,
- пригодность для цепей управления AC-15,
- широкий температурный диапазон,
- простое винтовое подключение,
- совместимость с промышленной управляющей аппаратурой,
- стабильность многократных коммутаций,
- удобство построения кнопочных схем.
Таким образом, блок-контакт EMAS B1 1NO представляет собой нормально открытый коммутационный модуль для формирования управляющего электрического сигнала. При отсутствии воздействия его цепь разомкнута, а при нажатии совместимого кнопочного механизма контакт замыкается. Модель рассчитана на 4 А при 250 В AC в категории AC-15, имеет напряжение изоляции 300 В и механический ресурс не менее 500 000 операций.
