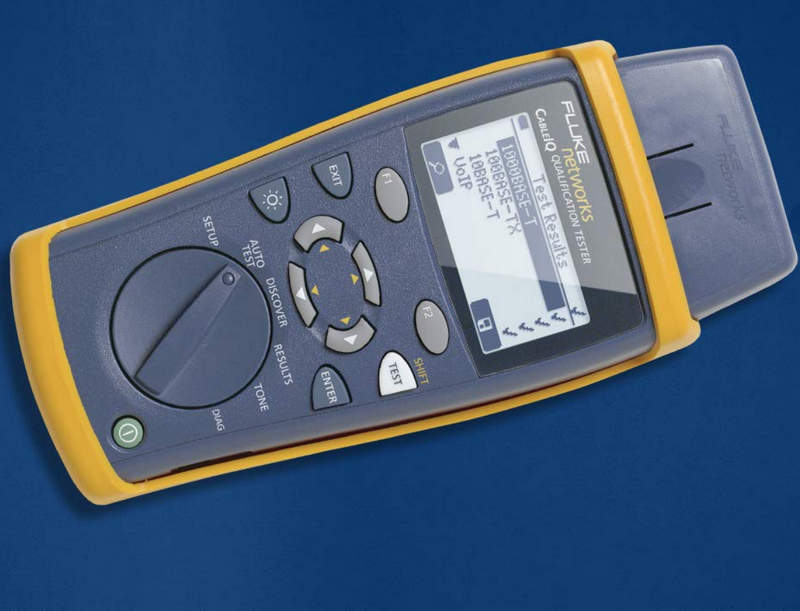

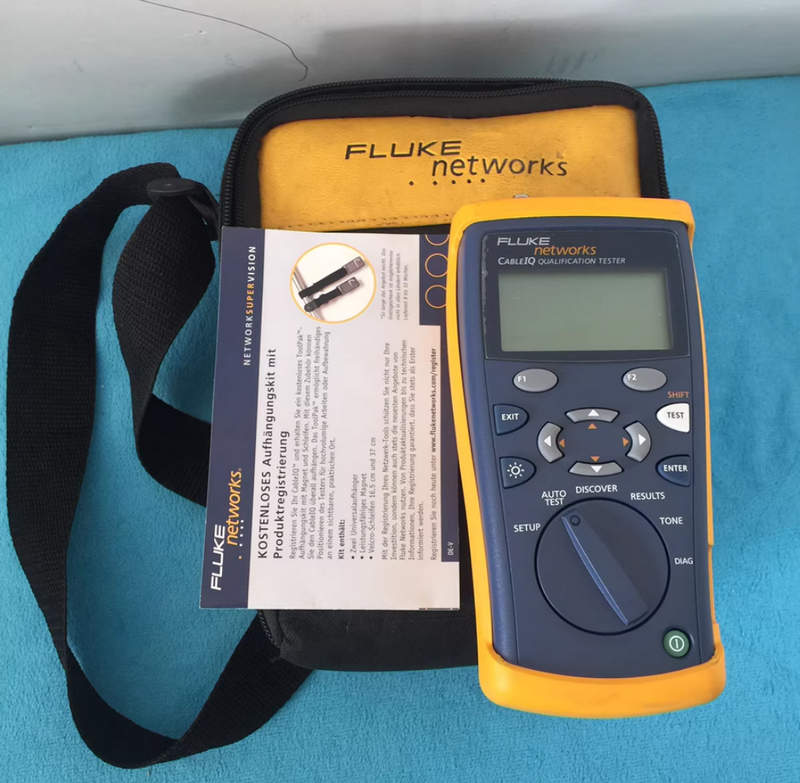

Квалификационный тестер Fluke Networks CableIQ CIQ-100 — оценка пропускной способности и диагностика медных линий

Исправная распиновка кабеля ещё не означает, что линия действительно способна передавать гигабитный Ethernet. Соединение может не иметь явного обрыва, но обладать чрезмерными перекрёстными наводками, затуханием или локальным изменением волнового сопротивления. Именно для проверки фактических возможностей уже проложенной медной инфраструктуры предназначен квалификационный тестер Fluke Networks CableIQ CIQ-100.

Технические характеристики

Возможности CableIQ ориентированы на анализ существующей медной инфраструктуры и определение её пригодности для конкретного сетевого приложения. Основные параметры устройства следующие:

• модель — Fluke Networks CableIQ CIQ-100,
• тип прибора — квалификационный тестер медных кабельных линий,
• поддерживаемая витая пара — UTP, STP, FTP и SSTP,
• поддерживаемый коаксиальный кабель — RG6 и RG59,
• дополнительные среды — аудиокабель и охранные линии,
• квалификационные режимы — 10BASE-T, 100BASE-TX и 1000BASE-T,
• проверка пригодности для VoIP — предусмотрена,
• режим TELCO — предусмотрен,
• режим Wiremap — предусмотрен,
• проверка коаксиальных линий — предусмотрена,
• измерение длины — предусмотрено,
• максимальный измерительный диапазон длины — 300 м,
• разрешение измерения длины — 0,1 м,
• типичная точность измерения расстояния — ±4 % либо ±0,6 м, в зависимости от того, какое значение больше,
• коэффициент NVP — настраиваемый пользователем,
• определение обрыва — предусмотрено,
• определение короткого замыкания — предусмотрено,
• обнаружение Split Pair — предусмотрено,
• анализ перекрёстных наводок — предусмотрен,
• анализ волнового сопротивления — предусмотрен,
• контроль вносимых потерь — предусмотрен,
• оценка возвратных потерь — предусмотрена,
• проверка Delay Skew для 1000BASE-T — предусмотрена,
• поиск расстояния до дефекта — предусмотрен,
• обнаружение Ethernet-порта — предусмотрено,
• определение параметров активного соединения — предусмотрено,
• функция Blink Port Light — предусмотрена,
• цифровой тональный генератор — предусмотрен,
• аналоговый тональный режим — предусмотрен,
• поддержка до 7 удалённых идентификаторов в MultiMap — предусмотрена,
• память результатов — до 250 квалификационных тестов,
• питание — 4 элемента AA,
• типичная автономная работа без подсветки — около 20 часов,
• габариты — приблизительно 178 × 89 × 45 мм,
• масса — около 0,55 кг.

Особенности конструкции устройств

Fluke Networks CableIQ CIQ-100 построен вокруг идеи проверки не категории, указанной на оболочке кабеля, а реальной способности собранной линии обслуживать конкретный сетевой протокол. После запуска квалификационного теста устройство исследует набор электрических параметров и сопоставляет полученный результат с требованиями выбранного приложения. Например, для проверки 1000BASE-T анализируются Wiremap, длина, временной перекос между парами и характеристики передачи сигнала. Последние включают перекрёстные наводки, вносимые и возвратные потери, а при гигабитной проверке дополнительно учитывается ELFEXT. Благодаря этому CableIQ способен показать ситуацию, когда все восемь проводников электрически соединены правильно, но сам канал всё равно непригоден для гигабитной передачи.

Области применения

Сочетание квалификационной проверки и локальной диагностики делает CableIQ практичным инструментом при эксплуатации действующей кабельной инфраструктуры. Основные направления применения устройства следующие:

• определение пригодности линии для Gigabit Ethernet,
• проверка существующей сети перед переходом на 1000BASE-T,
• диагностика соединений 10/100BASE-T,
• проверка кабельной инфраструктуры для VoIP,
• анализ витой пары UTP, FTP, STP и SSTP,
• поиск обрывов и коротких замыканий,
• обнаружение разделённых пар,
• локализация участков с повышенными наводками,
• выявление серьёзных изменений импеданса,
• измерение длины кабельной трассы,
• идентификация удалённых розеток,
• диагностика коаксиальных линий RG6 и RG59,
• обслуживание корпоративных сетей,
• проверка патч-панелей,
• анализ линий после переноса или модернизации рабочих мест,
• разделение кабельных и сетевых причин неисправности.

Компания «Олниса» осуществляет поставки профессионального измерительного, сетевого и промышленного оборудования, включая продукцию Fluke Networks. В ассортименте представлены приборы для диагностики медной кабельной инфраструктуры, среди которых квалификационный тестер Fluke Networks CableIQ CIQ-100. Заказчикам доступны технические консультации по функциональным возможностям, характеристикам и комплектности оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Практические достоинства CableIQ связаны с тем, что устройство оценивает не только целостность проводников, но и фактическую пригодность линии для передачи данных. Ключевыми преимуществами модели являются:

• квалификация пропускной способности кабеля,
• наглядная локализация неисправностей,
• анализ сигнальных характеристик линии,
• быстрая автоматическая проверка,
• работа с активной Ethernet-инфраструктурой,
• поддержка нескольких типов медных кабелей,
• встроенная трассировка,
• сохранение результатов измерений,
• компактность переносного исполнения,
• продолжительная автономная работа.

Таким образом, квалификационный тестер Fluke Networks CableIQ CIQ-100 позволяет определить не только правильность соединения проводников, но и реальную способность кабельного тракта обслуживать требуемое сетевое приложение. Прибор проверяет 10BASE-T, 100BASE-TX и 1000BASE-T, исследует длину, Wiremap и характеристики прохождения сигнала, а при обнаружении проблемы помогает установить её характер и положение.
