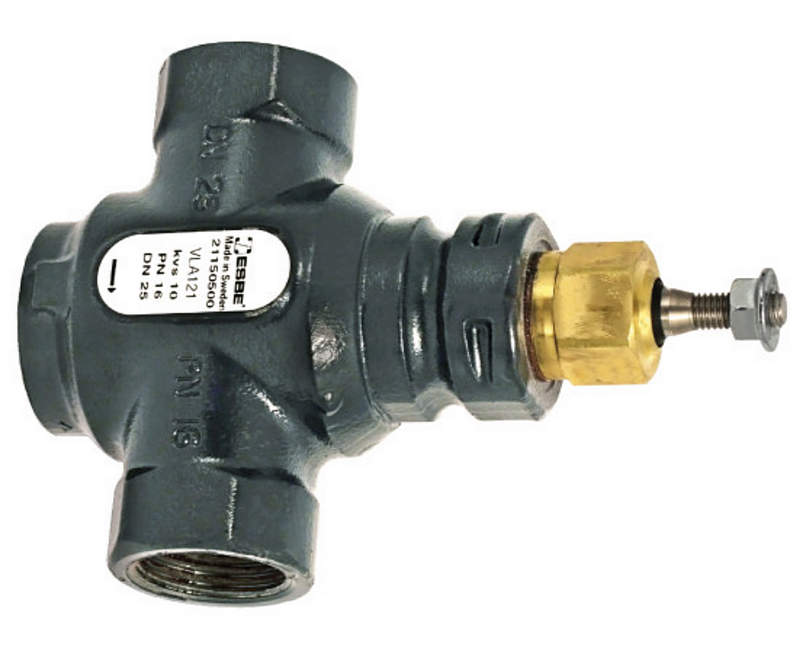

Регулирующий клапан ESBE VLA121 21150500 CW602N — управление расходом теплоносителя в инженерных контурах
Изменение температуры в отопительном или охлаждающем контуре во многом зависит от того, какое количество теплоносителя в конкретный момент проходит через теплообменник, калорифер или другую нагрузку. Для плавного воздействия на поток применяется регулирующий клапан ESBE VLA121 21150500, в котором подвижный плунжер изготовлен из латуни CW602N. В отличие от обычной запорной арматуры такое устройство рассчитано не только на два крайних положения, но и на длительную работу при промежуточной степени открытия.
Технические характеристики
Параметры модели подобраны для водяных отопительных и охлаждающих контуров с автоматическим регулированием. Основные технические данные ESBE VLA121 21150500 следующие:
- тип устройства — двухходовой плунжерный регулирующий клапан,
- серия — ESBE VLA100,
- модель — VLA121,
- номер изделия — 21150500,
- номинальный диаметр — DN25,
- коэффициент пропускной способности Kvs — 10,
- резьбовое соединение — Rp 1,
- класс давления — PN16,
- полный ход штока — 20 мм,
- регулируемость Kv/Kvmin — более 50,
- характеристика направления A–AB — равнопроцентная EQM,
- герметичность закрытого направления A–AB — плотное закрытие,
- минимальная температура среды — −20 °C,
- максимальная температура среды — +130 °C,
- допустимое содержание гликоля в водной смеси — до 50 %,
- допустимое содержание этанола в водной смеси — до 28 %,
- материал корпуса — высокопрочный чугун EN-JS 1030,
- материал штока — нержавеющая сталь SS 2346,
- материал регулирующего плунжера — латунь CW602N,
- материал седла — высокопрочный чугун EN-JS 1030,
- материал уплотнения седла — EPDM,
- уплотнение сальникового узла — PTFE/EPDM,
- строительная длина — 115 мм,
- масса — около 1,3 кг.
Особенности конструкции устройств
Рабочий процесс ESBE VLA121 основан на осевом перемещении штока. Вместо вращающегося шара или диска внутри корпуса находится плунжер, который движется вверх и вниз относительно неподвижного седла. При изменении расстояния между этими элементами меняется эффективная площадь прохода, а вместе с ней — количество жидкости, способное пройти через клапан за единицу времени. Для рассматриваемого исполнения плунжер выполнен из латуни CW602N. Этот сплав используется именно как материал подвижного регулирующего элемента, тогда как несущий корпус изготовлен из высокопрочного чугуна, а шток — из нержавеющей стали. Такое распределение материалов позволяет каждой детали выполнять собственную функцию: корпус воспринимает давление трубопровода, шток передаёт механическое усилие, а латунный плунжер непосредственно изменяет проходное сечение.
Области применения
Функциональность VLA121 востребована прежде всего в регулируемых гидравлических системах, где изменение расхода связано с температурной или технологической нагрузкой. Основные направления применения устройства следующие:
- водяные системы отопления,
- контуры охлаждения зданий,
- теплообменные установки,
- индивидуальные тепловые пункты,
- водяные калориферы вентиляционных систем,
- системы кондиционирования,
- фанкойловые контуры,
- регулирование подачи теплоносителя к теплообменнику,
- котельные гидравлические схемы,
- коммерческие инженерные системы,
- автоматизированные контуры поддержания температуры,
- установки с водогликолевыми теплоносителями.
Компания «Олниса» поставляет промышленную, регулирующую и электротехническую продукцию, включая оборудование ESBE. В ассортименте представлены линейные клапаны для отопительных и охлаждающих контуров, среди которых ESBE VLA121 21150500 с плунжером CW602N. Заказчикам доступны технические консультации по характеристикам, исполнению и рабочим параметрам оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Конструктивные качества VLA121 ориентированы на стабильную работу внутри автоматизированной гидравлической системы. Ключевыми преимуществами устройства являются:
- плавность регулирования,
- высокая герметичность закрытия,
- надёжность плунжерной конструкции,
- устойчивость материалов к рабочей среде,
- широкий температурный диапазон,
- совместимость с автоматическими приводами,
- удобство резьбового подключения,
- универсальность отопительного и холодильного применения,
- долговечность регулирующего узла,
- точность изменения расхода.
Таким образом, регулирующий клапан ESBE VLA121 21150500 CW602N предназначен для управляемого изменения расхода жидкости в инженерных контурах. Исполнение DN25 имеет Kvs 10, присоединение Rp 1, рабочий класс PN16 и линейный ход штока 20 мм. Диапазон температуры среды от −20 до +130 °C позволяет использовать устройство как в нагревательных, так и в охлаждающих системах.
