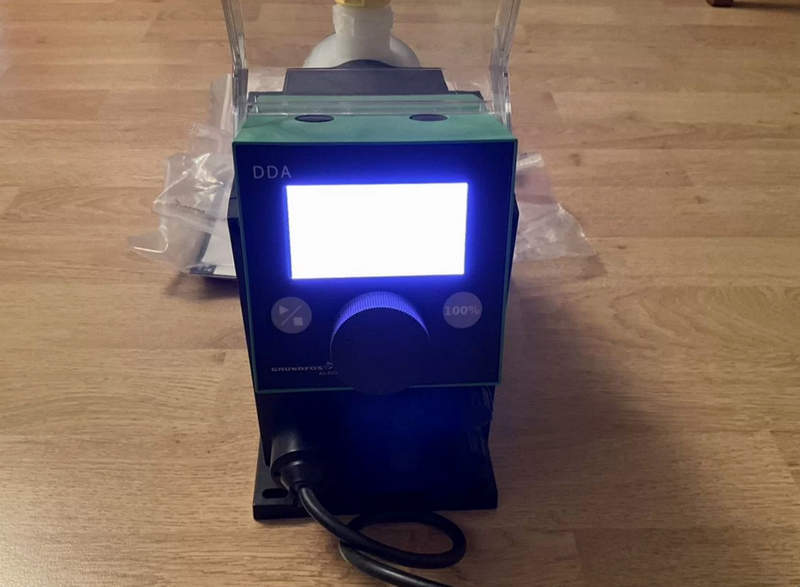

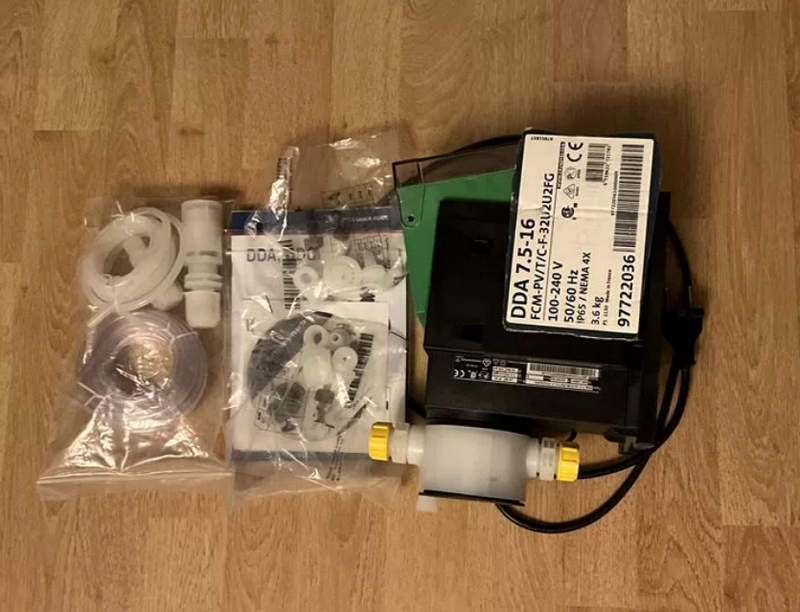

Цифровой дозирующий насос Grundfos DDA 7.5-16 — точная подача реагентов под давлением до 16 бар

В технологических процессах количество реагента нередко измеряется не кубометрами, а литрами и даже миллилитрами в час. Здесь от насоса требуется совершенно иной принцип работы: он должен не просто перемещать жидкость, а воспроизводимо подавать строго заданный объём независимо от продолжительности цикла. Для подобных задач предназначен дозирующий насос Grundfos DDA 7.5-16, относящийся к семейству SMART Digital.

Технические характеристики

Рабочие параметры DDA 7.5-16 рассчитаны на сочетание небольшого расхода с достаточно высоким противодавлением. Основные характеристики модели следующие:

• максимальная производительность — 7,5 л/ч,
• минимальная устанавливаемая производительность — около 0,0025 л/ч,
• максимальное рабочее давление — 16 бар,
• коэффициент регулирования производительности — до 1:3000,
• максимальная частота ходов — около 190 ходов в минуту,
• объём одного полного хода — приблизительно 0,74 мл,
• повторяемость дозирования — порядка ±1 % от установленного значения,
• максимальная высота всасывания при работе с водой — до 6 м,
• максимальное давление на всасывающей стороне — 2 бар,
• диапазон температуры дозируемой жидкости — от −10 до +45 °C,
• температура окружающей среды — от 0 до +45 °C,
• напряжение питания — 1 × 100–240 В,
• частота питающей сети — 50/60 Гц,
• степень защиты корпуса — IP65,
• доступные материалы дозирующей головки — PP, PVC, PVDF или нержавеющая сталь,
• материалы уплотнений — EPDM, FKM либо PTFE,
• материал клапанных шариков — керамика либо нержавеющая сталь,
• варианты управления — AR, FC и FCM.

Особенности конструкции устройств

Главное отличие Grundfos DDA от классического электромагнитного дозатора заключается в характере перемещения мембраны. Шаговый двигатель не просто включает и выключает привод с фиксированной скоростью. Электронная система управляет скоростью нагнетательного хода, благодаря чему жидкость подаётся значительно более равномерно даже при малой установленной производительности. Во время всасывания мембрана отходит назад, увеличивая внутренний объём рабочей камеры. Понижение давления открывает входной обратный клапан, и жидкость поступает внутрь. Затем направление движения изменяется: входной клапан закрывается, давление возрастает и открывается нагнетательный клапан. Реагент вытесняется в напорную магистраль точно рассчитанным рабочим объёмом. Регулирование производительности достигается преимущественно изменением скорости нагнетательного движения, а не уменьшением механической длины хода. За счёт этого мембрана продолжает использовать полный ход, а клапаны сохраняют благоприятные условия для открытия и закрытия.

Области применения

Точное объёмное дозирование делает DDA 7.5-16 востребованным в технологических процессах с контролируемым расходом химического вещества. Основные области применения насоса следующие:

• дозирование дезинфицирующих реагентов,
• водоподготовка,
• обработка питьевой воды,
• очистка сточных вод,
• введение кислот и щелочей,
• коррекция значения pH,
• дозирование гипохлорита,
• подача ингибиторов,
• технологическая химическая обработка,
• дозирование реагентов в промышленных процессах,
• подача химикатов в циркуляционные контуры,
• системы с автоматическим управлением расходом,
• производственные установки с малым дозируемым объёмом.

Компания «Олниса» осуществляет поставки насосного, промышленного и электротехнического оборудования, включая продукцию Grundfos. В ассортименте представлены цифровые дозирующие насосы серии SMART Digital, в том числе Grundfos DDA 7.5-16. Заказчикам доступны технические консультации по рабочим характеристикам, материалам гидравлической части и вариантам исполнения оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Эксплуатационные достоинства DDA связаны прежде всего с цифровым управлением рабочим ходом. Ключевыми преимуществами модели являются:

• высокая точность дозирования,
• широкий диапазон регулирования,
• равномерная подача реагента,
• стабильность малых расходов,
• компактная конструкция,
• гибкость химических исполнений,
• защищённый корпус,
• удобство автоматизированного управления,
• возможность контроля фактического процесса дозирования,
• надёжность мембранного принципа.

Таким образом, дозирующий насос Grundfos DDA 7.5-16 предназначен для процессов, где количество подаваемого реагента должно контролироваться значительно точнее, чем у обычного перекачивающего насоса. Максимальная производительность 7,5 л/ч сочетается с давлением до 16 бар и диапазоном регулирования до 1:3000. Управляемый шаговый двигатель обеспечивает плавное движение мембраны и позволяет сохранять устойчивую подачу даже при очень малых расходах.
