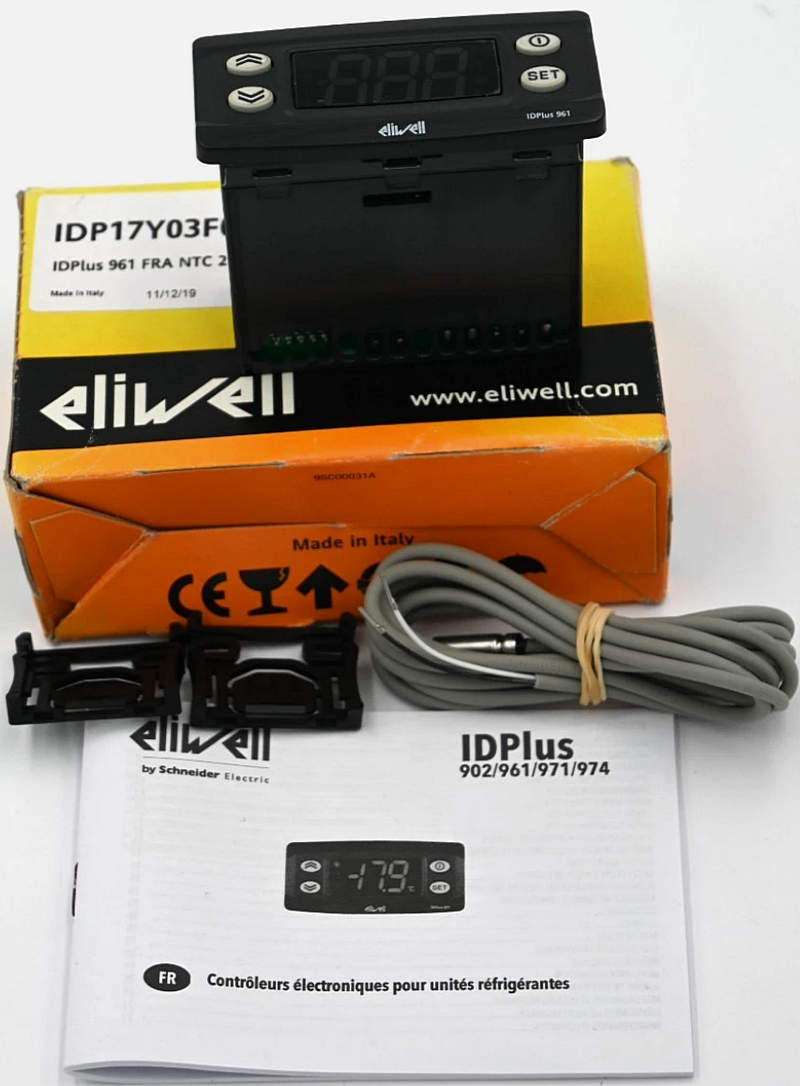

Контроллер холодильной автоматики Eliwell IDPlus 961 — компактный блок температурного управления
Работа холодильного агрегата строится на циклическом изменении температуры: после достижения верхней границы компрессор должен включиться, а после достаточного охлаждения — остановиться. Если выполнять такую коммутацию без электронного контроля, система будет либо расходовать лишнюю электроэнергию, либо допускать недопустимые температурные отклонения. Контроллер холодильной автоматики Eliwell IDPlus 961 предназначен для автоматизации этого процесса и объединяет измерение температуры, обработку уставок и управление исполнительной цепью.
Технические характеристики
Конструкция IDPlus 961 рассчитана на самостоятельное управление небольшим холодильным агрегатом или передачу команды внешнему контактору. Ниже рассмотрим основные параметры устройства:
- модель — Eliwell IDPlus 961,
- назначение — температурное управление холодильным оборудованием,
- тип установки — в монтажное окно панели,
- питание одного из типовых исполнений — 230 В переменного тока,
- собственная потребляемая мощность — около 3 Вт,
- количество температурных входов — 1,
- совместимые сенсоры — NTC, PTC и Pt1000,
- количество дискретных входов — 1,
- количество выходных реле — 1,
- исполнение контакта — SPST,
- допустимая нагрузка реле — до 12(12) А при 250 В AC,
- компрессорная коммутационная способность — до 2 Hp для соответствующего исполнения,
- измерительный диапазон с NTC — приблизительно −50…+110 °C,
- измерительный диапазон с PTC — примерно −55…+140 °C,
- верхняя граница при использовании Pt1000 — до +150 °C,
- шаг индикации — 0,1 либо 1 °C,
- точность — лучше 0,5 % полной шкалы с учётом одного младшего разряда,
- индикация — светодиодная цифровая,
- число отображаемых разрядов — 3 со знаком,
- интерфейс обслуживания — TTL,
- допустимая температура эксплуатации — от −5 до +55 °C,
- температура хранения — от −30 до +85 °C,
- допустимая влажность воздуха — 10–90 % без образования конденсата,
- монтажное окно — приблизительно 71 × 29 мм,
- размер корпуса — около 79 × 37 × 59 мм.
Особенности конструкции устройств

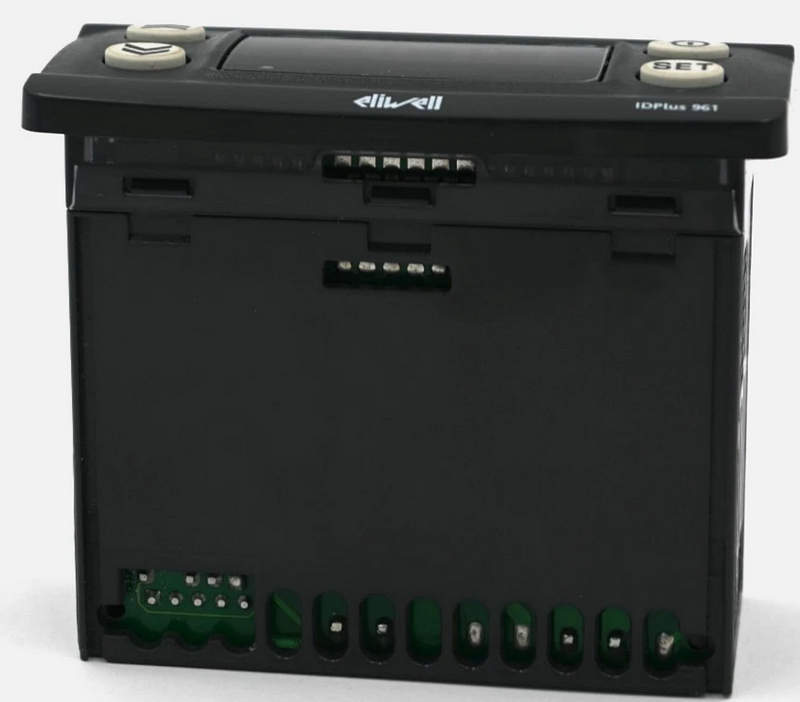

В Eliwell IDPlus 961 все основные функции сосредоточены внутри одного небольшого электронного модуля. Лицевая часть используется для взаимодействия с оператором: здесь расположены цифровой индикатор и клавиши изменения параметров. С противоположной стороны находятся клеммные соединения, через которые подключаются питание, температурный датчик, цифровой вход и управляемая нагрузка. Алгоритм регулирования основан на сравнении текущей температуры с заданной точкой. Датчик преобразует физическое изменение температуры в электрический сигнал, который поступает во входную часть контроллера. Электроника рассчитывает фактическое значение и проверяет, достигнут ли порог, при котором необходимо изменить состояние реле.
Области применения
Eliwell IDPlus 961 востребован в небольших и средних холодильных устройствах, где требуется автоматическое управление одним температурным контуром. Ниже рассмотрим основные области применения:
- холодильные шкафы,
- морозильные лари,
- торговые охлаждаемые витрины,
- холодильные прилавки,
- мини-камеры хранения продуктов,
- барные холодильники,
- оборудование предприятий общественного питания,
- локальные холодильные установки,
- охлаждаемые демонстрационные шкафы,
- небольшие компрессорные агрегаты,
- системы хранения скоропортящейся продукции,
- автономные установки температурного поддержания.
Компания «Олниса» поставляет промышленную автоматику, электротехническое оборудование и компоненты для холодильных систем, включая продукцию Eliwell. В ассортименте представлен контроллер Eliwell IDPlus 961 для автоматического температурного управления. Заказчикам доступны технические консультации по рабочим параметрам, типам датчиков и вариантам исполнения оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.
Преимущества
Практические качества IDPlus 961 определяются его специализированной логикой и компактным исполнением. Ключевыми преимуществами устройства являются:
- стабильное поддержание заданной температуры,
- небольшие размеры корпуса,
- простое управление с передней панели,
- совместимость с несколькими типами датчиков,
- наличие встроенного выходного реле,
- защита от частых повторных запусков,
- возможность использования внешнего цифрового сигнала,
- удобное копирование настроек,
- информативная светодиодная индикация,
- пригодность для постоянной автоматической работы.
Таким образом, контроллер холодильной автоматики Eliwell IDPlus 961 выполняет сразу несколько функций, необходимых для автоматической работы холодильного оборудования. Он измеряет температуру, сравнивает её с запрограммированной уставкой, учитывает дифференциал и временные задержки, после чего управляет компрессором либо внешним коммутационным аппаратом.
