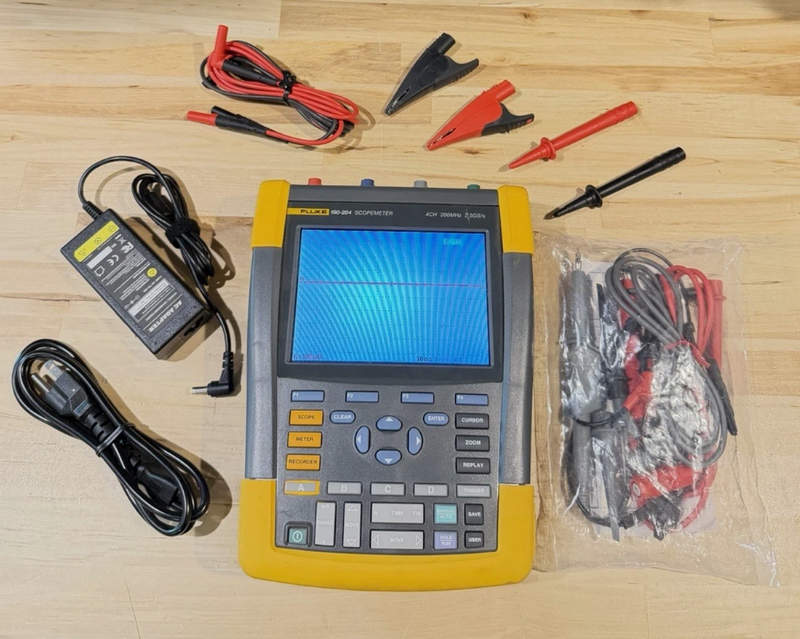

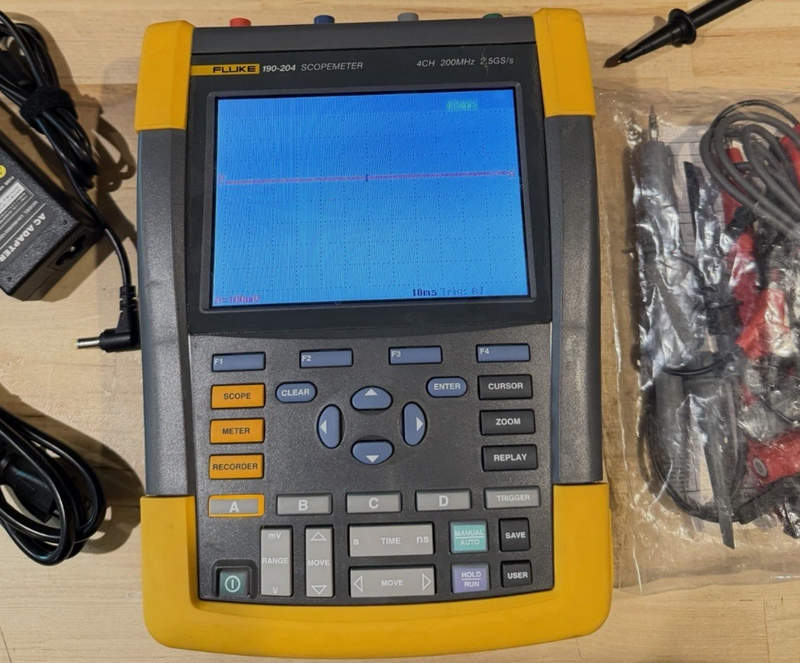

Портативный цифровой осциллограф Fluke 190-204 Series II — четырёхканальная диагностика сигналов до 200 МГц

Кратковременный провал питания, искажённый фронт управляющего импульса или нестабильность преобразователя могут возникать настолько быстро, что обычный мультиметр фиксирует лишь усреднённое значение и не показывает настоящую причину неисправности. Для исследования подобных процессов применяется портативный цифровой осциллограф Fluke 190-204 Series II, способный регистрировать форму электрического сигнала непосредственно на промышленном объекте.

Технические характеристики

Измерительная платформа модели рассчитана как на высокоскоростные процессы, так и на события, появляющиеся лишь через несколько часов работы оборудования. Основные технические параметры Fluke 190-204 Series II следующие:

• количество входных каналов — 4,
• полоса пропускания каждого осциллографического канала — до 200 МГц,
• максимальная частота дискретизации в реальном времени — 2,5 Гвыб/с,
• минимальный временной интервал дискретизации — до 200 пс,
• развёртка — от 2 нс/дел до 2 мин/дел,
• вертикальная чувствительность — от 2 мВ/дел до 100 В/дел,
• максимальная глубина стандартной записи — до 10 000 отсчётов на канал,
• глубина записи в режиме ScopeRecord — до 30 000 точек,
• длительность непрерывной регистрации ScopeRecord — до 48 часов,
• продолжительность мониторинга TrendPlot — до 22 суток,
• количество автоматических измерительных функций — до 30,
• количество курсорных измерений — 7,
• поддерживается автоматическая синхронизация Connect-and-View,
• предусмотрен запуск по фронту,
• поддерживается однократный запуск Single Shot,
• доступна задержанная синхронизация,
• реализован запуск по длительности импульса,
• поддерживается Dual Slope Trigger,
• предусмотрен видеозапуск,
• минимальная фиксируемая длительность импульсного события — около 8 нс,
• каждый вход имеет независимую электрическую изоляцию,
• категория безопасности — CAT III 1000 В,
• категория безопасности относительно источника установки — CAT IV 600 В,
• предусмотрен изолированный USB-интерфейс,
• степень защиты корпуса — IP51,
• питание — литий-ионный аккумулятор BP291,
• ёмкость аккумулятора — около 4800 мА·ч,
• типичная автономность — до 7 часов,
• габариты корпуса — приблизительно 270 × 190 × 70 мм,
• масса прибора — около 2,2 кг.

Особенности конструкции устройств

Fluke 190-204 отличается от классического лабораторного осциллографа не только переносным исполнением. Главное конструктивное отличие заключается в электрической независимости четырёх измерительных входов. Каждый канал изолирован от остальных, поэтому прибор способен одновременно наблюдать процессы в нескольких участках схемы, не объединяя их через общую землю осциллографа. Такое решение особенно полезно при исследовании силовых преобразовательных устройств. Например, можно одновременно наблюдать управляющий импульс, выходное напряжение преобразователя, сигнал обратной связи и состояние другой контрольной точки. Все четыре процесса отображаются на одном экране, что позволяет сопоставлять их временное положение и обнаруживать причинно-следственные связи. Высокая скорость выборки 2,5 Гвыб/с необходима для отображения быстрых переходных процессов. Даже кратковременный выброс или нарушение фронта содержит детали, которые при низкой частоте дискретизации могут исчезнуть между соседними отсчётами. Полоса 200 МГц позволяет анализировать широкий спектр промышленной и электронной аппаратуры.

Области применения

Возможности Fluke 190-204 востребованы там, где состояние оборудования необходимо оценивать по форме и динамике электрических сигналов. Основные направления применения прибора следующие:

• исследование частотных преобразователей,
• диагностика промышленной силовой электроники,
• анализ ШИМ-управления,
• проверка инверторных устройств,
• исследование импульсных блоков питания,
• диагностика электрических приводов,
• контроль сигналов обратной связи,
• поиск кратковременных выбросов,
• обнаружение периодически возникающих отказов,
• исследование цепей промышленной автоматики,
• проверка электронных управляющих модулей,
• сравнение сигналов нескольких каналов,
• анализ переходных процессов,
• контроль запуска электрических двигателей,
• длительное наблюдение за нестабильными параметрами.

Компания «Олниса» осуществляет поставки профессионального измерительного, промышленного и электротехнического оборудования, включая приборы Fluke. В ассортименте представлены портативные осциллографы для диагностики электронной и силовой аппаратуры, в том числе Fluke 190-204 Series II. Заказчикам доступны технические консультации по рабочим характеристикам, режимам измерения и комплектации оборудования. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Практическая ценность модели определяется сочетанием высокой скорости измерений и защищённого переносного исполнения. Ключевыми преимуществами Fluke 190-204 Series II являются:

• четыре независимых измерительных канала,
• высокая полоса пропускания,
• быстрая регистрация переходных процессов,
• электрическая изоляция входов,
• удобная автоматическая синхронизация,
• возможность многосуточного мониторинга,
• устойчивость к промышленной эксплуатации,
• автономное питание,
• развитые функции записи,
• удобство поиска редких неисправностей.

Таким образом, портативный цифровой осциллограф Fluke 190-204 Series II предназначен для диагностики оборудования, где важно исследовать не только величину напряжения, но и форму сигнала, момент возникновения нарушения и взаимосвязь между несколькими электрическими процессами. Полоса пропускания 200 МГц, дискретизация до 2,5 Гвыб/с и четыре изолированных входа позволяют использовать прибор для сложных задач промышленного анализа.
