Циркуляционный насос Grundfos MAGNA3 25-60 180 — адаптивное управление расходом в тепловых контурах

Гидравлическая нагрузка современной системы отопления изменяется практически непрерывно. Один участок перекрывается термостатическим клапаном, другой начинает потреблять больше теплоносителя, температура наружного воздуха меняется, а вместе с ней изменяется и требуемая тепловая мощность. Если насос при этом продолжает работать с неизменной производительностью, часть создаваемого напора становится ненужной. Grundfos MAGNA3 25-60 180 предназначен для противоположного принципа работы: его производительность автоматически изменяется вслед за потребностью системы.

Технические характеристики

Исполнение MAGNA3 25-60 180 рассчитано на компактные циркуляционные контуры, где требуется напор приблизительно до 6 м и автоматическая регулировка производительности. Основные параметры модели следующие:

• тип оборудования — электронно-регулируемый циркуляционный насос,
• серия — Grundfos MAGNA3,
• модель — 25-60 180,

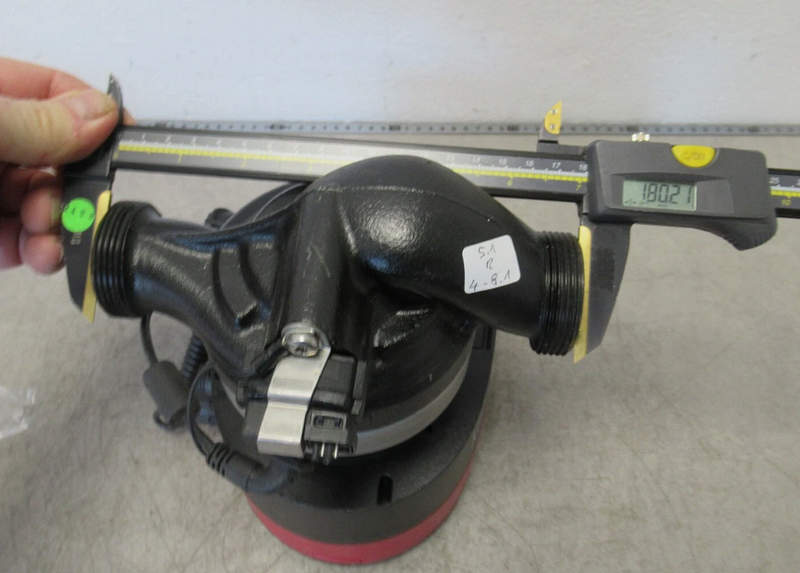

• монтажная длина — 180 мм,
• номинальный размер подключения — DN25,

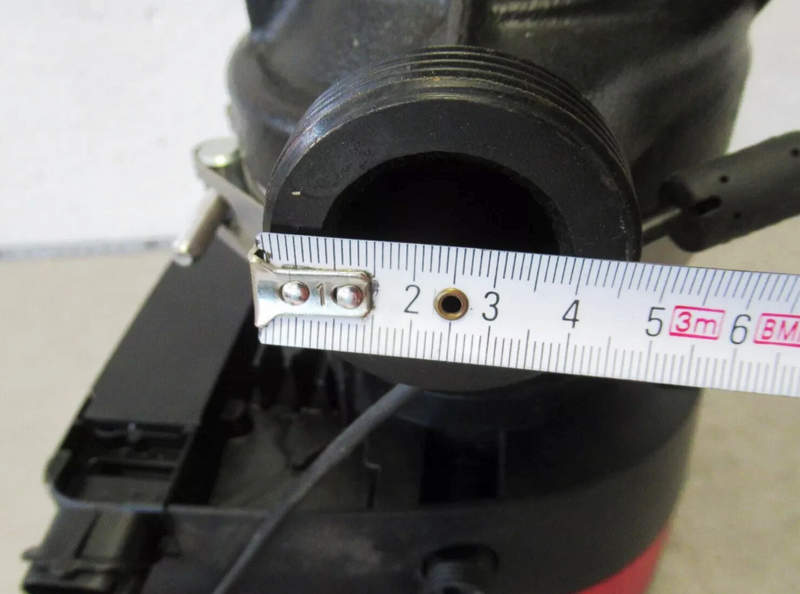

• резьбовое присоединение — G 1 1/2,
• максимальный напор — около 6 м,
• электропитание — 1 × 230 В,
• частота питающей сети — 50/60 Гц,
• максимальная потребляемая мощность — около 84 Вт,
• минимальное энергопотребление — порядка нескольких ватт в режиме малой нагрузки,
• максимальное рабочее давление — 10 бар,
• температура перекачиваемой жидкости — от −10 до +110 °C,
• тип двигателя — синхронный с постоянными магнитами,
• принцип гидравлической части — мокрый ротор,
• скорость вращения — электронно регулируемая,
• встроенный датчик перепада давления — предусмотрен,
• контроль температуры — предусмотрен,
• режим AUTOADAPT — предусмотрен,
• режим FLOWADAPT — предусмотрен,
• ограничение расхода FLOWLIMIT — предусмотрено,
• регулирование пропорционального давления — предусмотрено,
• регулирование постоянного давления — предусмотрено,
• работа по постоянной кривой — предусмотрена,
• автоматическое ночное снижение производительности — предусмотрено,
• возможность связи с системой автоматизации здания — предусмотрена.

Особенности конструкции устройств

Внутреннее устройство Grundfos MAGNA3 существенно отличается от классического насоса, где электродвигатель располагается отдельно от гидравлики, а вращающийся вал проходит через механическое уплотнение. В MAGNA3 ротор двигателя находится внутри герметизированной рабочей зоны и омывается перекачиваемой жидкостью. Она одновременно участвует в охлаждении и смазке внутренних опорных элементов. Такая схема исключает необходимость традиционного торцевого уплотнения вала. Чем меньше деталей подвергается механическому трению и контакту с внешней средой, тем проще поддерживать насос в продолжительном рабочем состоянии. Grundfos непосредственно характеризует MAGNA3 как насос с мокрым ротором и низкими требованиями к обслуживанию.

Области применения

Интеллектуальное регулирование особенно эффективно в системах, где расход теплоносителя не остаётся постоянным. Основные направления применения Grundfos MAGNA3 25-60 180 следующие:

• двухтрубные радиаторные системы,
• водяное напольное отопление,
• тепловые пункты,
• контуры отопления коммерческих зданий,
• системы охлаждения,
• водяное кондиционирование,
• тепловые насосные установки,
• солнечные тепловые системы,
• контуры с термостатическими клапанами,
• многозональные инженерные сети,
• циркуляция теплоносителя через теплообменники,
• системы автоматизации зданий,
• установки с переменной потребностью в расходе.

Компания «Олниса» осуществляет поставки насосного, промышленного и электротехнического оборудования, включая продукцию Grundfos. В ассортименте представлены регулируемые циркуляционные насосы, среди которых Grundfos MAGNA3 25-60 180. Заказчикам доступны технические консультации по рабочим характеристикам, режимам управления и вариантам исполнения продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.

Преимущества

Эксплуатационная ценность MAGNA3 связана прежде всего со способностью отказаться от постоянной работы на одной жёстко заданной характеристике. Ключевыми преимуществами модели являются:

• автоматическая адаптация к нагрузке,
• плавное изменение производительности,
• пониженное энергопотребление при частичной нагрузке,
• низкий уровень шума,
• отсутствие обычного уплотнения вращающегося вала,
• широкий набор алгоритмов управления,
• контроль расхода и давления,
• возможность ограничения максимального потока,
• интеграция с автоматикой здания,
• пригодность для отопительных и охлаждающих контуров.

Таким образом, циркуляционный насос Grundfos MAGNA3 25-60 180 работает не как обычный агрегат с заранее выбранной скоростью, а как регулируемый гидравлический узел, постоянно взаимодействующий с системой. Электроника изменяет частоту вращения двигателя, использует информацию встроенных датчиков и может автоматически перестраивать характеристику при изменении расхода.
