Светосигнальная лампа DEKraft ЛК-22 IP55 25152DEK — LED-индикация состояния электрических цепей
Оператору электрического щита важно понимать состояние оборудования без измерений и открытия шкафа. Наличие напряжения, включение отдельного узла или переход системы в заданный режим удобнее всего показывать отдельным световым сигналом. Для такой задачи предназначена светосигнальная лампа DEKraft ЛК-22 IP55 25152DEK — панельный индикатор с белой светодиодной матрицей и питанием 220 В AC/DC.
Технические характеристики
Электрические параметры ЛК-22 ориентированы на длительную непрерывную индикацию при минимальном энергопотреблении. Ниже рассмотрим основные характеристики DEKraft 25152DEK:
- тип устройства — светосигнальная коммутационная лампа,
- серия — DEKraft ЛК-22 IP55,
- обозначение — 25152DEK,
- тип индикатора — светодиодная матрица LED,
- цвет свечения — белый,
- форма индикатора — круглая,
- номинальное рабочее напряжение — 220 В AC/DC,
- номинальное напряжение изоляции Ui — 690 В AC,
- номинальная частота сети — 50 Гц,
- импульсное выдерживаемое напряжение Uimp — 6 кВ,
- максимальный потребляемый ток — 20 мА,
- яркость светового поля — не менее 40 кд/м²,
- ресурс светодиодного источника — 30 000 часов,

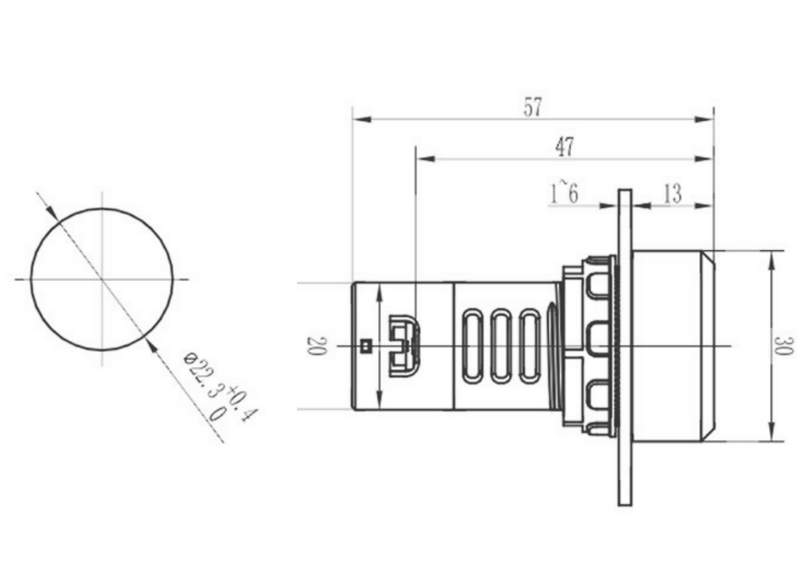

- диаметр монтажного отверстия — около 22 мм,
- степень защиты лицевой части — IP55,
- степень защиты задней контактной зоны — IP20,
- подключаемое сечение проводников — 0,5–1,5 мм²,
- рекомендуемый момент затяжки винтов — 0,8 Н·м,
- максимальный момент затяжки — 1,2 Н·м,
- защита цепи — плавкая вставка gG 6 А,
- рабочая температура — от −25 до +55 °C,
- температура хранения — от −35 до +70 °C,
- расчётный срок службы — до 10 лет,
- соответствие — ГОСТ IEC 60947-5-1 и требованиям ТР ТС 004/2011.
Особенности конструкции устройств

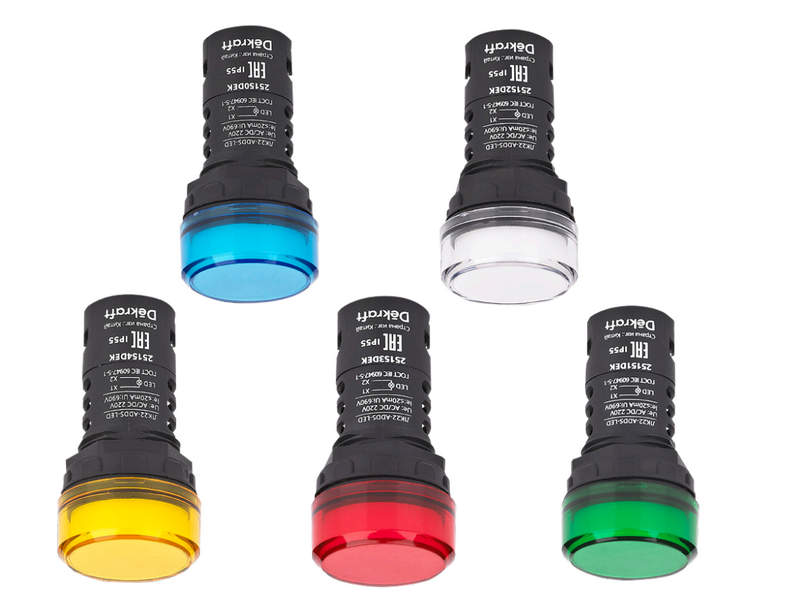

DEKraft ЛК-22 построена значительно проще управляющей кнопки или переключателя, поскольку её задача заключается не в механическом воздействии на контактную группу, а в преобразовании электрического сигнала в визуальный. Внутри корпуса размещена светодиодная матрица, которая начинает светиться после подачи предусмотренного напряжения. Использование LED вместо традиционной лампы накаливания позволяет уменьшить ток потребления и одновременно увеличить эксплуатационный ресурс. Для серии заявлено до 30 000 часов работы, а максимальный потребляемый ток ограничен 20 мА. Благодаря этому индикатор может длительное время оставаться включённым, практически не создавая заметной дополнительной нагрузки на цепь управления. Световой элемент закрыт круглым светофильтром. В модели 25152DEK он выполнен белым, поэтому устройство удобно использовать для нейтральной индикации наличия питания, готовности оборудования или другого состояния, для которого не требуется красный, зелёный или жёлтый сигнал.
Области применения
Назначение ЛК-22 связано с визуальным контролем состояния электрической и автоматизированной системы. Основные направления применения устройства следующие:
- индикация наличия питающего напряжения,
- контроль состояния электрического щита,
- отображение включения оборудования,
- сигнализация готовности установки,
- панели управления производственным оборудованием,
- шкафы промышленной автоматики,
- вводно-распределительные устройства,
- кнопочные посты,
- местные пульты управления,
- энергетические установки,
- системы управления насосами,
- вентиляционные шкафы,
- осветительные панели,
- электротехнические установки коммерческих объектов.
Компания «Олниса» осуществляет поставки промышленной автоматики, низковольтного и электротехнического оборудования, включая продукцию DEKraft. В ассортименте представлена светосигнальная аппаратура, среди которой лампа DEKraft ЛК-22 IP55 25152DEK. Заказчикам доступны технические консультации по характеристикам, рабочему напряжению и исполнению продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.
Преимущества
Эксплуатационные качества ЛК-22 определяются прежде всего светодиодной технологией и защищённым панельным исполнением. Ключевыми преимуществами модели являются:
- низкое энергопотребление,
- длительный ресурс светодиодов,
- яркая равномерная индикация,
- защита лицевой части IP55,
- компактный монтажный размер,
- устойчивость к вибрациям,
- простое винтовое подключение,
- широкий температурный диапазон,
- совместимость со стандартными панелями,
- практичность непрерывной индикации.
Таким образом, светосигнальная лампа DEKraft ЛК-22 IP55 25152DEK представляет собой панельный LED-индикатор для визуального контроля состояния электрической цепи. Белое исполнение работает от напряжения 220 В AC/DC, потребляет не более 20 мА и рассчитано на ресурс около 30 000 часов. Лицевая часть защищена по IP55, а стандартное отверстие примерно 22 мм упрощает размещение устройства в электрических шкафах и постах управления.
