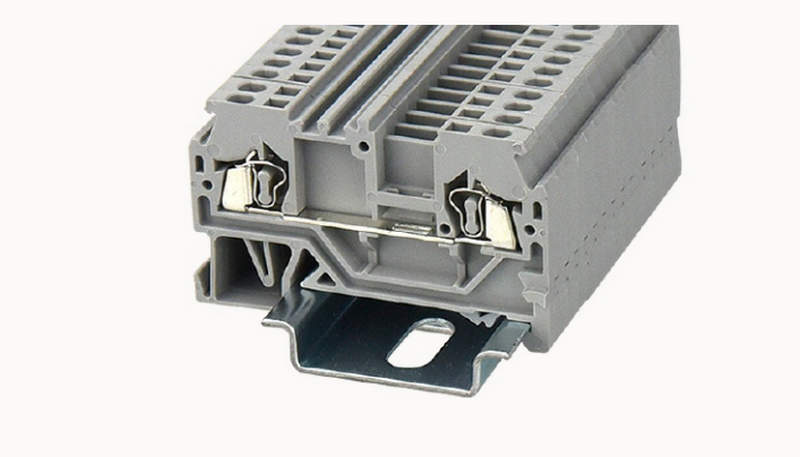

Пружинная клемма DEGSON WS1.5 11030000027 — компактное DIN-соединение проводников до 1,5 мм²

Надёжность электрического шкафа во многом определяется не только автоматикой и силовыми аппаратами, но и качеством каждого промежуточного соединения. Ослабленный винтовой контакт способен привести к локальному нагреву, росту переходного сопротивления и нестабильности цепи. Пружинная клемма DEGSON WS1.5 11030000027 использует другой принцип фиксации: проводник удерживается постоянным усилием пружинного элемента.

Технические характеристики

Габариты WS1.5 рассчитаны на плотную компоновку клеммных рядов без снижения допустимых электрических параметров. Основные характеристики устройства следующие:

• тип изделия — проходная DIN-клемма,
• серия — DEGSON WS,
• модель — WS1.5,
• номер изделия — 11030000027,
• технология подключения — Spring-Cage,
• количество уровней — 1,
• количество точек подключения — 2,
• число электрических потенциалов — 1,
• диапазон сечения жёсткого проводника — 0,2–1,5 мм²,
• диапазон сечения гибкого проводника — 0,2–1,5 мм²,
• диапазон AWG — 28–16,
• длина зачистки изоляции — 8–9 мм,
• номинальное напряжение IEC — 800 В,
• номинальный ток IEC — 18 А,
• номинальное импульсное выдерживаемое напряжение — 8 кВ,
• номинальное напряжение UL — 600 В,
• номинальный ток UL — 10 А,
• ширина корпуса — 4 мм,
• изоляционный материал — полиамид PA,
• класс огнестойкости — UL 94 V-0,
• стандарт испытаний — IEC 60947-7-1,
• монтаж — DIN-рейка NS 35/7,5 или NS 35/15,
• диапазон рабочей температуры — от −40 до +105 °C с учётом кривой снижения нагрузки,
• напряжение падения при испытании — не более 3,2 мВ,
• допустимый температурный подъём при испытании — не более 45 K.

Особенности конструкции устройств

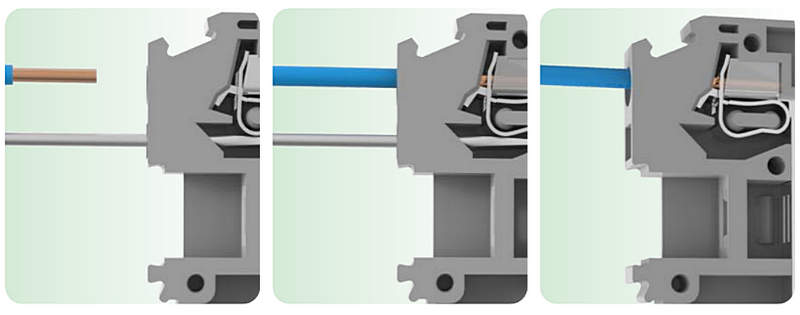

Внутри DEGSON WS1.5 отсутствует традиционная винтовая зажимная пара. Основную механическую функцию выполняет упругий элемент Spring-Cage. После ввода проводника пружина создаёт постоянное прижимное усилие к токоведущей шине, благодаря чему контакт не зависит от периодического подтягивания винта. Для подключения используется обычная плоская отвёртка. Она отжимает пружинный механизм, после чего подготовленный проводник вводится в контактную зону. После извлечения инструмента пружина возвращается в рабочее положение и фиксирует жилу. Такой способ облегчает как первичный монтаж, так и последующее отключение проводника при изменении схемы. Постоянное усилие пружины особенно полезно в установках, подверженных вибрации. В отличие от винтового соединения, где со временем возможно ослабление затяжки под воздействием механических нагрузок и температурных циклов, Spring-Cage продолжает компенсировать небольшие изменения положения проводника.

Области применения

Компактность и пружинный принцип соединения позволяют использовать WS1.5 в большом количестве малоточных и управляющих цепей. Основные области применения следующие:

• шкафы промышленной автоматики,
• цепи управления контакторами и реле,
• подключение датчиков,
• сигнальные цепи,
• интерфейсные цепи ПЛК,
• распределение вспомогательного питания,
• шкафы управления насосами,
• панели вентиляционных установок,
• контрольные цепи электрооборудования,
• машиностроительные шкафы,
• технологические установки с вибрацией,
• плотные клеммные ряды с ограниченным монтажным пространством.

Компания «Олниса» осуществляет поставки промышленной автоматики, электротехнического оборудования и компонентов для соединения проводников, включая продукцию DEGSON. В ассортименте представлены пружинные DIN-клеммы серии WS, среди которых DEGSON WS1.5 11030000027. Заказчикам доступны технические консультации по характеристикам, сечениям подключаемых проводников и совместимым аксессуарам. Компания «Олниса» обеспечивает оперативную доставку продукции по всей стране.

Преимущества

Эксплуатационные достоинства WS1.5 определяются прежде всего постоянным пружинным усилием и компактностью корпуса. Ключевыми преимуществами устройства являются:

• устойчивость соединения к вибрациям,
• быстрый монтаж проводников,
• отсутствие необходимости периодически подтягивать винт,
• минимальная ширина клеммного ряда,
• широкий температурный диапазон,
• высокое номинальное напряжение,
• совместимость с перемычками,
• удобная маркировка,
• простой демонтаж проводника,
• универсальность для цепей автоматики.

Таким образом, пружинная клемма DEGSON WS1.5 11030000027 представляет собой однопотенциальный DIN-модуль с двумя точками подключения и технологией Spring-Cage. Устройство принимает проводники сечением 0,2–1,5 мм², рассчитано по IEC на 800 В и 18 А и при этом занимает по ширине только 4 мм.
