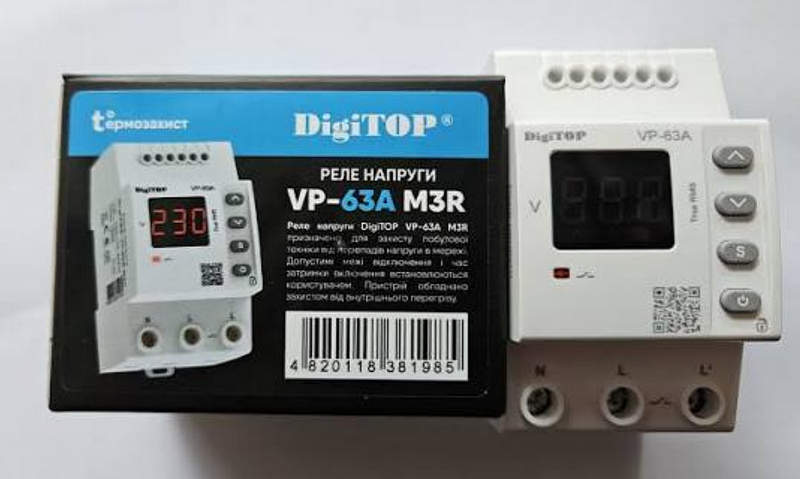

Однофазное реле напряжения DigiTOP VP-63A M3R — автоматическое отключение нагрузки при сетевых отклонениях
Даже кратковременное повышение напряжения способно создать опасный режим для импульсных блоков питания, компрессоров, управляющей электроники и бытовой техники. Не менее неблагоприятна ситуация, когда напряжение длительно остаётся ниже допустимого уровня: электродвигатели сильнее нагреваются, а отдельные электронные устройства начинают работать нестабильно. Для автоматического контроля таких состояний применяется реле напряжения DigiTOP VP-63A M3R.
Технические характеристики
VP-63A M3R рассчитано на непосредственное управление мощной однофазной нагрузкой без необходимости применять внешний контактор в пределах допустимого тока. Основные параметры устройства следующие:
- номинальный ток — 63 А,
- максимально допустимый ток — 80 А,
- допустимая мощность нагрузки — до 14,5 кВт,
- тип сети — однофазная,
- рабочий диапазон контролируемого напряжения — 50–400 В,
- рабочая частота — 45–65 Гц,
- диапазон настройки минимального напряжения — 120–220 В,
- диапазон настройки максимального напряжения — 230–270 В,
- измерительный алгоритм — TrueRMS,
- скорость отключения при опасном повышении напряжения — до 0,02 с,
- время реакции при снижении напряжения до диапазона 120–170 В — около 1 с,
- время отключения при напряжении 120 В и ниже — до 0,02 с,
- настраиваемая задержка повторного включения — 5–600 с,
- гистерезис порогов — регулируемый,
- внутренняя температурная защита — предусмотрена,
- индикация — цифровая,
- монтаж — на DIN-рейку,
- ширина корпуса — 3 модуля.
Особенности конструкции устройств
DigiTOP VP-63A M3R работает как электронный сторожевой узел между питающей сетью и подключённой нагрузкой. Внутренний измерительный тракт непрерывно оценивает напряжение, после чего микропроцессор сравнивает полученное значение с двумя пользовательскими уставками. Пока результат попадает в разрешённое окно, силовой выход остаётся включённым. При перенапряжении алгоритм действует максимально быстро. Если фактическое значение превышает верхний установленный предел, реле отключает потребителей приблизительно за 0,02 секунды. Это особенно важно при резких аварийных бросках, когда длительное ожидание могло бы привести к повреждению электронных компонентов.
Области применения
VP-63A M3R подходит для объектов, где необходимо автоматически защищать однофазных потребителей от нестабильного электроснабжения. Основные направления применения следующие:
- электрические щиты квартир,
- частные жилые дома,
- котельное оборудование,
- холодильники и морозильные камеры,
- кондиционеры,
- насосные установки,
- системы отопительной автоматики,
- компьютерное оборудование,
- бытовая электроника,
- небольшие коммерческие помещения,
- линии с резервным генератором,
- однофазные вводы мощностью до 14,5 кВт,
- объекты с периодическими просадками или скачками напряжения.
Компания «Олниса» осуществляет поставки промышленного, электротехнического и автоматизационного оборудования, включая устройства контроля параметров сети. В ассортименте представлен DigiTOP VP-63A M3R, рассчитанный на защиту мощных однофазных нагрузок. Заказчикам доступны технические консультации по рабочим параметрам, настройкам и особенностям эксплуатации продукции. Компания «Олниса» обеспечивает оперативную доставку оборудования по всей стране.
Преимущества
Функциональные достоинства VP-63A M3R связаны с точным контролем сети и гибкостью пользовательских настроек. Ключевыми преимуществами модели являются:
- высокая токовая нагрузочная способность,
- быстрое отключение при аварийном перенапряжении,
- контроль TrueRMS,
- настраиваемые верхний и нижний пороги,
- регулируемая задержка повторного запуска,
- наличие гистерезиса,
- встроенная термозащита,
- удобная цифровая индикация,
- компактное DIN-исполнение,
- простота эксплуатации.
Таким образом, реле напряжения DigiTOP VP-63A M3R предназначено для автоматической защиты однофазных электрических потребителей при опасном повышении или снижении сетевого напряжения. Номинальный ток устройства составляет 63 А, максимальный — 80 А, а допустимая мощность подключённой нагрузки достигает приблизительно 14,5 кВт.
