УЗО Hager 40A 30mA: характеристики и преимущества устройства защитного отключения

Устройство защитного отключения Hager с номинальным током 40 А и уставкой дифференциального тока 30 мА предназначено для отключения электрической цепи при обнаружении утечки. Оно сравнивает токи в активных проводниках и размыкает контакты, если часть тока уходит по непредусмотренному пути — например, через повреждённую изоляцию или корпус оборудования. Параметры «40 А, 30 мА» не определяют исполнение полностью: у Hager есть двух- и четырёхполюсные модели, а также аппараты типов AC, A и других. Поэтому конкретные характеристики — в том числе число полюсов и форма обнаруживаемого тока утечки — зависят от модели. Само УЗО не защищает от перегрузки и короткого замыкания: для этого в цепи нужен автоматический выключатель или предохранитель.

Основные параметры

Номинальный ток 40 А обозначает ток, который аппарат способен длительно проводить при заданных условиях эксплуатации. Уставка 30 мА — порог дифференциального тока, при достижении которого УЗО должно отключить цепь. В бытовых и производственных распределительных системах такая чувствительность применяется для дополнительной защиты людей от поражения электрическим током и снижения риска, связанного с утечками. Основные параметры аппарата включают:

• Частота сети — обычно 50 Гц, точное значение следует сверять с маркировкой выбранной модели;

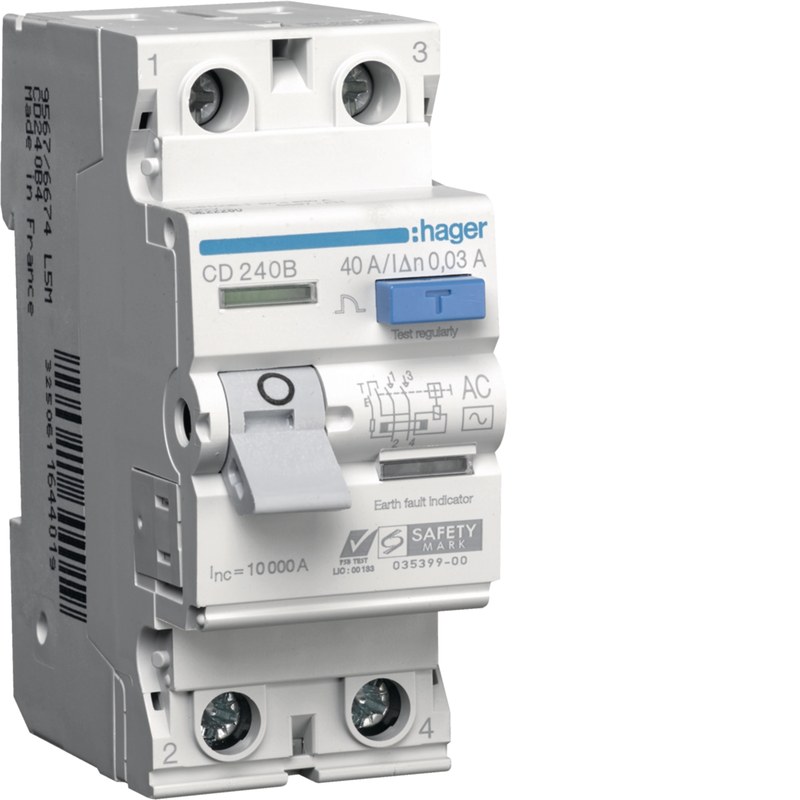

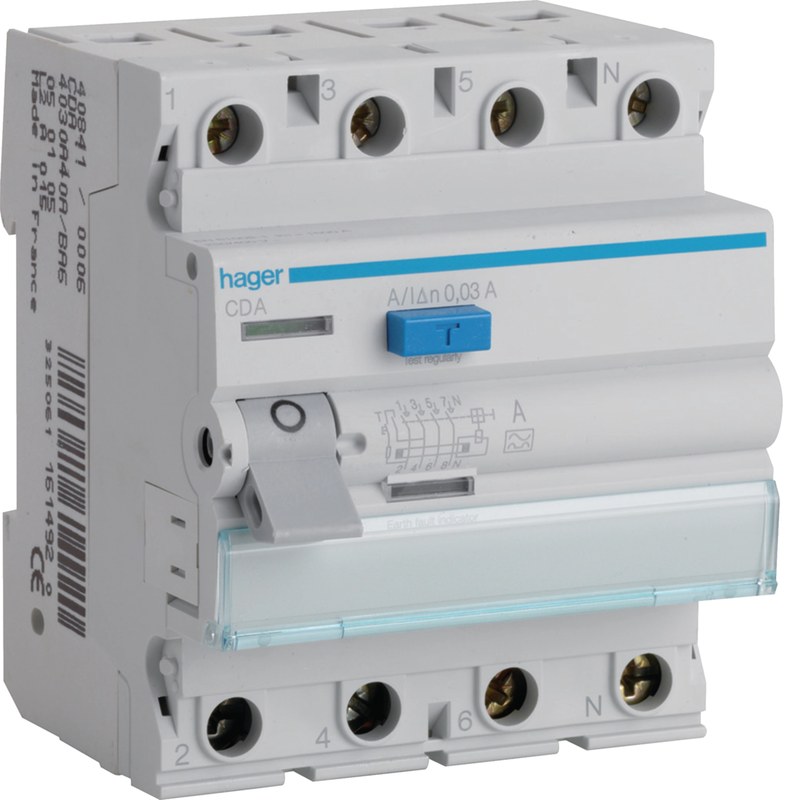

• Количество полюсов — 2 или 4 в зависимости от исполнения;
• Тип дифференциального тока — AC, A или иной, указанный на корпусе и в документации;
• Способ монтажа — установка на DIN-рейку в распределительном щите.

Тип AC реагирует на синусоидальный переменный ток утечки. Тип A рассчитан также на пульсирующий постоянный ток, который может возникать в цепях с электронной нагрузкой. Тип выбирают с учётом оборудования, подключённого к защищаемой линии, и требований проекта. Номинал 40 А при этом не следует путать с порогом срабатывания: первый характеризует допустимый рабочий ток, второй — чувствительность к утечке.

Конструкция и принцип работы

В корпусе УЗО размещены контакты, механизм расцепления и дифференциальный трансформатор, через который проходят активные проводники защищаемой цепи. В двухполюсном исполнении контролируются фаза и нейтраль однофазной линии; в четырёхполюсном — три фазы и нейтраль трёхфазной сети. При нормальной работе ток, уходящий к нагрузке по фазному проводнику, возвращается по нейтральному. Их магнитные потоки взаимно компенсируются, поэтому устройство остаётся включённым. Если возникает утечка, токи перестают быть равными. Дифференциальный трансформатор фиксирует разность, и при достижении установленного порога механизм размыкает контакты. Кнопка «Тест» создаёт внутри аппарата искусственный дисбаланс токов. Её нажатие должно приводить к отключению, что позволяет проверить работу механизма в условиях, предусмотренных конструкцией. Такая проверка не заменяет измерений электрооборудования и не подтверждает исправность всей проводки.

Установка и эксплуатация

УЗО устанавливают в распределительном щите на DIN-рейку и подключают согласно схеме, нанесённой на корпус или приведённой в документации конкретной модели. Через аппарат должны проходить все активные проводники защищаемой цепи. Нейтрали разных групп после УЗО нельзя объединять между собой: это может вызывать нежелательные отключения или нарушать работу защиты. При монтаже учитывают направление питания, допустимое сечение проводников, момент затяжки клемм и требования к защите от сверхтока. Автоматический выключатель согласуют с номиналом УЗО и параметрами кабеля: при перегрузке либо коротком замыкании именно аппарат защиты от сверхтока должен отключить линию до того, как будет превышена допустимая нагрузка на УЗО. Периодичность проверок определяют правила эксплуатации электроустановки и документация производителя. При нажатии кнопки «Тест» аппарат должен отключиться. Если этого не происходит, цепь нельзя считать защищённой до выяснения причины. Работы по подключению и проверке выполняют при снятом напряжении с соблюдением требований электробезопасности.

Сферы применения

Hager 40 А, 30 мА применяют для защиты отдельных линий или групповых цепей в распределительных щитах зданий и производственных помещений. Двухполюсный вариант используют в однофазных сетях, четырёхполюсный — в трёхфазных, если выбранная модель рассчитана на соответствующую схему. Конкретное применение зависит от типа нагрузки, системы заземления, параметров сети и требований проекта. УЗО не отключает цепь при обычной перегрузке, если токи в фазном и нейтральном проводниках остаются равными. Оно также не заменяет автоматический выключатель, заземление или изоляцию токоведущих частей. Ложные срабатывания могут быть связаны с суммарными токами утечки подключённых устройств, особенностями их электронных схем, ошибками разводки нейтрали или повреждением изоляции.
