Трехходовой клапан ESBE 3F 65 11100800 — надежное регулирование потоков в системах отопления и охлаждения

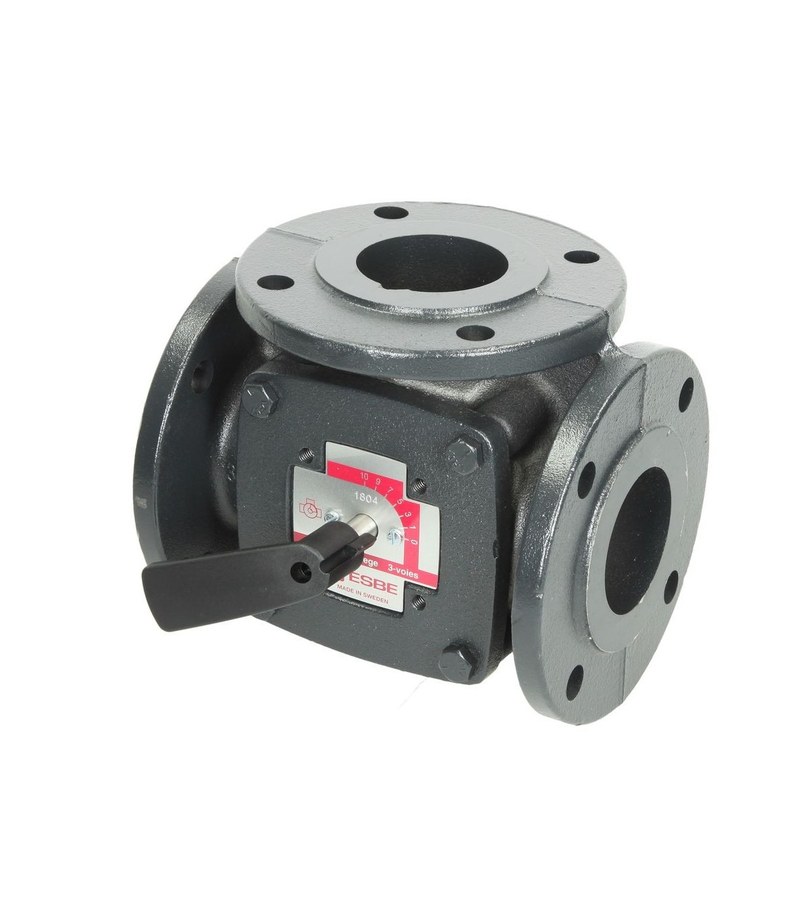

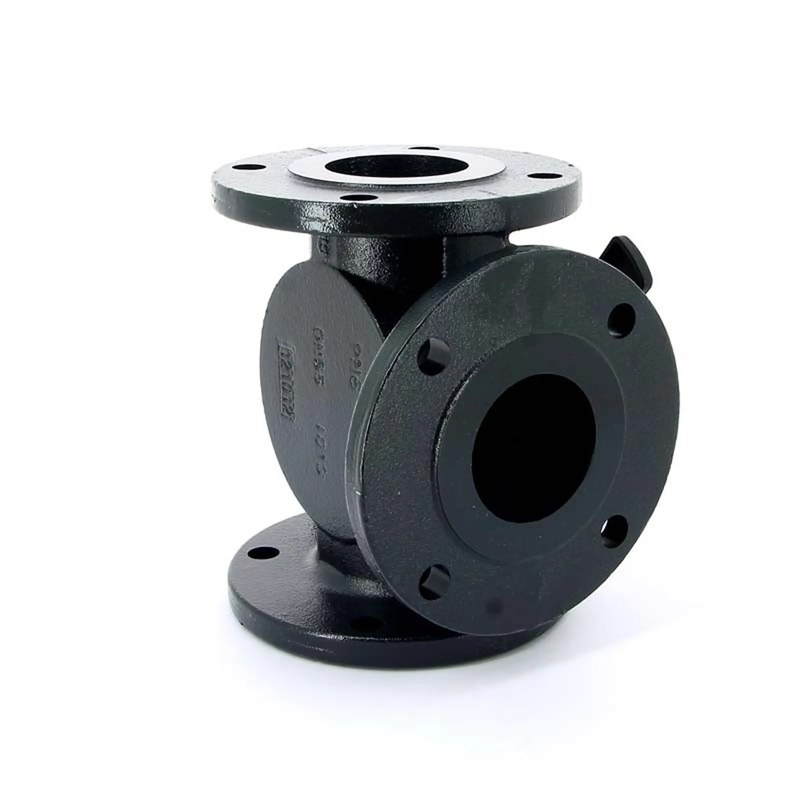

ESBE 3F 65 11100800 представляет собой трехходовой ротационный клапан фланцевого типа, предназначенный для смешивания или перенаправления потоков теплоносителя в системах отопления и охлаждения. Устройство применяется на магистралях увеличенного диаметра, где необходимо плавно изменять соотношение потоков и поддерживать требуемые параметры циркуляционного контура. Конкретное исполнение ESBE 3F 65 с артикулом 11100800 имеет номинальный диаметр DN65 и коэффициент пропускной способности Kvs 90. Клапан рассчитан на давление PN6, оснащен фланцевыми соединениями по EN 1092-2 и допускает работу с теплоносителем температурой от −10 до +110 °C. Конструкция может использоваться как вручную, так и совместно с подходящим электроприводом ESBE.

Технические характеристики

Ниже рассмотрим основные параметры ESBE 3F 65 11100800:

• производитель — ESBE,
• категория оборудования — трехходовой ротационный клапан,
• серия — 3F,
• модель — 3F 65,
• артикул — 11100800,
• номинальный диаметр — DN65,
• тип подключения — фланцевый,
• стандарт фланцев — EN 1092-2,
• класс давления — PN6,
• коэффициент пропускной способности Kvs — 90 м³/ч,
• назначение — смешивание или перенаправление потоков,
• максимальный перепад давления — 50 кПа,
• диапазон регулирования Kv/Kv min — 100,
• максимальная утечка в режиме смешивания — до 1,5% от расхода,
• рабочая среда — вода систем отопления,
• допустимая смесь воды и гликоля — до 50%,
• допустимая смесь воды и этанола — до 28%,
• материал корпуса — чугун EN-JL 1030,
• крепежные отверстия фланца — 4 × Ø15 мм,
• масса — около 10 кг,
• совместимость с приводами ESBE — предусмотрена,
• точное исполнение — ESBE 3F 65 11100800.

Особенности конструкции устройств

ESBE 3F 65 построен по ротационному принципу. Внутри чугунного корпуса расположен поворотный регулирующий элемент, который изменяет связь между тремя патрубками клапана. За счет поворота внутренней части поток можно постепенно перераспределять между направлениями без резкого перекрытия трубопровода. Такой принцип позволяет использовать один и тот же клапан либо как смесительный, либо как распределительный. Конкретная функция определяется схемой подключения к трубопроводу и направлением движения теплоносителя. В смесительном режиме два входящих потока объединяются в один выходной. Например, горячая вода из котлового контура смешивается с более холодной обратной водой, после чего в систему отопления поступает теплоноситель с требуемой температурой. Такой способ регулирования применяется в радиаторных системах, контурах теплого пола, тепловых пунктах и различных технологических установках, где температура потребителя должна отличаться от температуры источника тепла. В распределительном режиме один входной поток направляется между двумя выходами. Это позволяет изменять объем теплоносителя, поступающий в разные ветви системы, либо переключать циркуляцию между отдельными контурами. Номинальный диаметр DN65 ориентирует клапан на магистрали сравнительно высокой производительности. Такое исполнение характерно для котельных, крупных инженерных систем зданий и промышленных циркуляционных контуров.

Области применения

Ключевыми направлениями применения ESBE 3F 65 11100800 являются:

• котельные установки,
• центральные тепловые пункты,
• системы водяного отопления,
• системы охлаждения,
• крупные радиаторные контуры,
• системы теплоснабжения коммерческих зданий,
• промышленные циркуляционные системы,
• регулирование температуры теплоносителя,
• смешивание подающего и обратного потоков,
• перенаправление воды между контурами,
• системы с водно-гликолевым теплоносителем,
• автоматизированные смесительные узлы,
• теплообменные установки,
• модернизация существующих инженерных систем,
• регулирующие узлы с электроприводом,
• магистральные трубопроводы DN65.

Компания «Олниса» помогает организовать закупку трехходового клапана ESBE 3F 65 11100800 для ремонта действующей системы, модернизации теплового узла или комплектации нового объекта. Клиентам доступны технические консультации по характеристикам клапана и совместимости с необходимыми приводами ESBE. Компания организует оперативную доставку оборудования по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно заказать клапаны, сервоприводы и другие компоненты инженерных систем в рамках одной поставки.

Преимущества

Основными преимуществами ESBE 3F 65 являются:

• надежность при продолжительной эксплуатации,
• удобство применения в крупных инженерных системах,
• плавное регулирование потоков,
• возможность работы в разных гидравлических схемах,
• простота автоматизации,
• хорошая совместимость с приводами ESBE,
• практичность при модернизации существующих тепловых узлов,
• понятная конструкция,
• удобство технического обслуживания,
• стабильная работа при корректном гидравлическом подборе,
• универсальность для отопления и охлаждения,
• удобство сервисного ремонта,
• возможность ручного и автоматического управления,
• прочная конструкция для стационарной установки,
• хорошая приспособленность к профессиональной эксплуатации,
• удобство интеграции в систему автоматики,
• долговечность при соблюдении условий эксплуатации.

Таким образом, ESBE 3F 65 11100800 представляет собой трехходовой фланцевый клапан DN65 с Kvs 90, предназначенный для смешивания и перенаправления теплоносителя в системах отопления и охлаждения. Конструкция рассчитана на давление PN6 и подходит для воды, водно-гликолевых и определенных водно-этанольных смесей.
