Переключатель фаз DigiTOP PS-63A — надежное управление трехфазной сетью
Переключатель фаз DigiTOP PS-63A предназначен для автоматического питания однофазной нагрузки от трехфазной сети с нейтралью. Аппарат измеряет напряжение на каждом фазном проводнике, сопоставляет результаты с заданными пределами и подключает потребителя к допустимой линии. При аварийном отклонении устройство отключает выход, проверяет резервные вводы и переводит нагрузку на исправный канал. PS-63A выполняет контроль и силовую коммутацию, но не заменяет автоматический выключатель, дифференциальную защиту и ограничитель импульсных перенапряжений.
Ключевые характеристики
DigiTOP PS-63A применяют в четырехпроводных сетях, где три фазных входа служат каналами для одной выходной цепи. Обозначение 63A указывает на номинальный коммутируемый ток. Фактический режим зависит от пусковых токов, температуры в щите, сечения проводников и качества соединений. Нагрузки с тяжелым пуском подключают через внешние контакторы. К основным характеристикам устройства относятся:
- подключение к трем фазам и общей рабочей нейтрали,
- питание однофазного потребителя от выбранной линии,
- номинальный коммутируемый ток до 63 А,
- непрерывное измерение фазных напряжений,
- раздельное задание нижнего и верхнего порогов,
- настраиваемая задержка повторного включения,
- автоматический переход на исправный резервный ввод,
- цифровая индикация напряжения и рабочего состояния,
- монтаж на DIN-рейку в распределительном щите.
Пороги задают по допустимому диапазону потребителя. Узкое окно вызывает частые переходы при штатных колебаниях, а широкое снижает защитный эффект. Компрессорным установкам необходима задержка перед повторным пуском.
Принцип работы
Контроллер измеряет напряжение L1, L2 и L3 относительно N. Исправный приоритетный канал соединяется с выходом. При нарушении порога цепь размыкается, автоматика проверяет остальные вводы и после выдержки подключает пригодную линию. Блокировка исключает одновременное соединение двух фаз. Рабочий алгоритм включает:
- параллельный контроль трех фазных напряжений,
- сравнение результатов с пользовательскими уставками,
- удержание выбранной фазы при допустимом качестве сети,
- отключение выхода при регистрации аварийного уровня,
- поиск резервной линии с подходящими параметрами,
- отсчет заданного времени перед подключением,
- замыкание реле выбранного канала,
- возврат на приоритетную фазу после устойчивой нормализации.
Переход сопровождается перерывом, поэтому PS-63A не является источником бесперебойного питания. Если все вводы находятся вне разрешенного окна, выход остается обесточенным до восстановления подходящей фазы и завершения задержки.
Конструкция и требования к монтажу

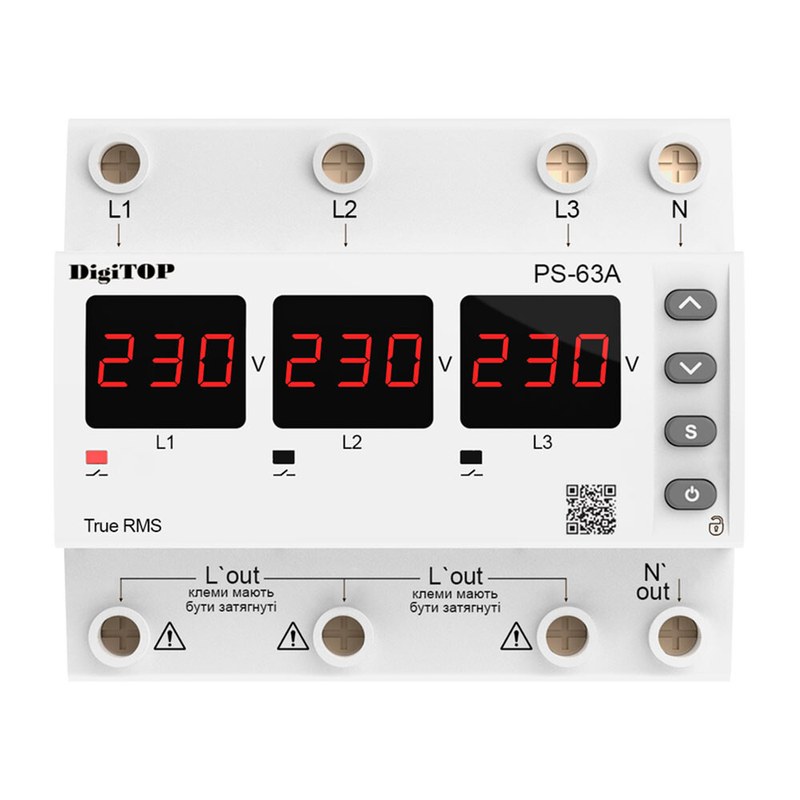

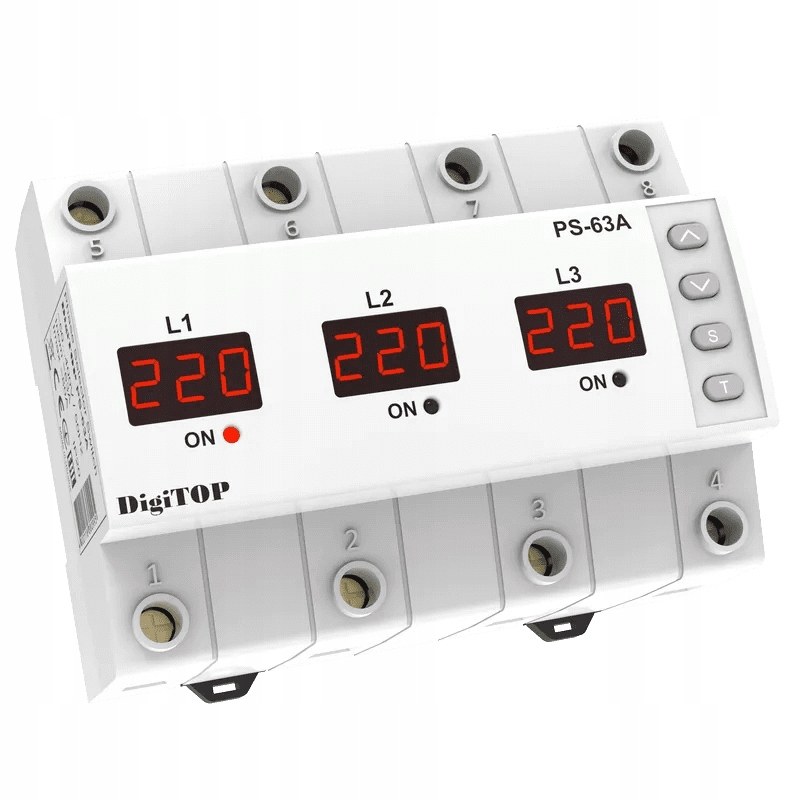

Модульный корпус предназначен для распределительного щита. На панели находятся цифровые индикаторы и клавиши программирования. Внутри размещены измерительные цепи, контроллер, источник питания, силовые реле и блокировка. Зажимы служат для входных фаз, нейтрали и выхода; схему определяют по маркировке корпуса. При проектировании и монтаже учитывают:
- наличие общей нейтрали для измерения напряжений,
- установку защиты от перегрузки и короткого замыкания,
- соответствие сечения кабеля расчетному рабочему току,
- влияние категории нагрузки и пусковых процессов,
- допустимую температуру и вентиляцию внутри шкафа,
- затяжку клемм нормированным моментом,
- правильность подключения входов и выходной цепи,
- полное снятие напряжения перед монтажными операциями.
Аппарат рассчитан на фазы одной сети с общей точкой N. Независимые генераторы и трансформаторы без схемы согласования подключать нельзя. Проводник PE проходит вне переключателя и остается непрерывным при любом состоянии реле.
Настройка и проверка
До включения проверяют изоляцию, соединения, номиналы защиты и отсутствие постороннего источника на выходе. Затем программируют пороги и задержку. Для каждого входа имитируют исчезновение фазы или отклонение напряжения, контролируя переход на резерв. Перед вводом узла в работу необходимо подтвердить селективность защитных аппаратов и проверить, что ожидаемый ток нагрузки не превышает предельно допустимое значение для выбранного способа коммутации. При вводе в эксплуатацию выполняют:
- сверку показаний трех измерительных каналов,
- подтверждение установленной очередности фаз,
- испытание перехода с основной линии на резервную,
- проверку отключения при непригодности всех вводов,
- контроль фактической выдержки перед включением,
- оценку нагрева клемм под рабочей нагрузкой,
- фиксацию уставок в эксплуатационной документации.
Индикация не отменяет контроль поверенным прибором при приемочных измерениях. Обслуживание включает осмотр корпуса, очистку, поиск следов перегрева и испытание резерва. Соединения протягивают только при снятом напряжении.
Области применения
PS-63A используют в щитах зданий, мастерских, автоматики, систем связи и отдельных установок. Типовой объект имеет трехфазный ввод и ответственную однофазную группу. Типовые варианты применения:
- резервирование питания инженерной автоматики,
- поддержание работы связи и диспетчеризации,
- электроснабжение освещения и малых групп,
- автоматический выбор фазы во вводном щите,
- питание контроллеров и измерительных комплексов,
- управление контакторами мощных потребителей.
Переключатель не стабилизирует напряжение и не распределяет группы между фазами. Он обслуживает один однофазный выход. Ресурс реле зависит от тока, коэффициента мощности и частоты операций, поэтому постоянные переходы требуют устранения причины нестабильности.
Таким образом, DigiTOP PS-63A обеспечивает автоматическое резервирование однофазного потребителя по трем фазам общей сети. Надежность узла определяется согласованием переключателя с нагрузкой, внешней защитой, проводниками и тепловым режимом щита. Корректные пороги предотвращают питание оборудования при опасных отклонениях, а обоснованные задержки исключают нежелательные повторные пуски. Компания «Олниса» осуществляет поставку DigiTOP PS-63A и другого промышленного оборудования для комплектования распределительных и автоматизированных систем.
