Цифровой мультиметр Fluke 179 — эффективное решение для электрических систем
Цифровой мультиметр Fluke 179 предназначен для диагностики электрических цепей, приводов, автоматики и энергетических установок. Прибор измеряет основные электрические величины и температуру. Технология True RMS обеспечивает определение действующего значения переменного сигнала при синусоидальной или искаженной форме, что важно при проверке частотно-регулируемых приводов, импульсных источников и электронных нагрузок.
Измерительные характеристики
Fluke 179 имеет цифровую индикацию на 6000 отсчетов и поддерживает автоматический либо ручной выбор диапазона. Базовая погрешность постоянного напряжения не превышает 0,09 %. Ключевые параметры представлены ниже:
- постоянное и переменное напряжение до 1000 В,
- постоянный и переменный ток до 10 А в продолжительном режиме,
- кратковременное измерение тока до 20 А длительностью не более 30 секунд,
- сопротивление до 50 МОм,
- электрическая емкость до 10 000 мкФ,
- частота до 100 кГц,
- температура от −40 до +400 C с совместимой термопарой типа K,
- проверка целостности цепи со звуковой сигнализацией,
- контроль прямого падения напряжения на диоде.
Сопротивление определяется по реакции цепи на внутренний тестовый сигнал. Звуковая прозвонка облегчает поиск обрывов без наблюдения за экраном. Емкость вычисляется по процессу заряда элемента, частота — по периодичности входного сигнала. Эти операции выполняют на обесточенной цепи после разряда накопительных компонентов.
Принцип True RMS
В каналах переменного напряжения и тока рассчитывается среднеквадратическое значение сигнала. В отличие от усредняющей схемы, откалиброванной для синусоиды, True RMS учитывает форму волны в пределах нормированной полосы и допустимого пик-фактора. Поэтому гармоники, фазовое управление и импульсное потребление не вызывают характерной систематической ошибки. Выход частоты, уровня либо пик-фактора за установленные пределы снижает точность.
Индикация и регистрация

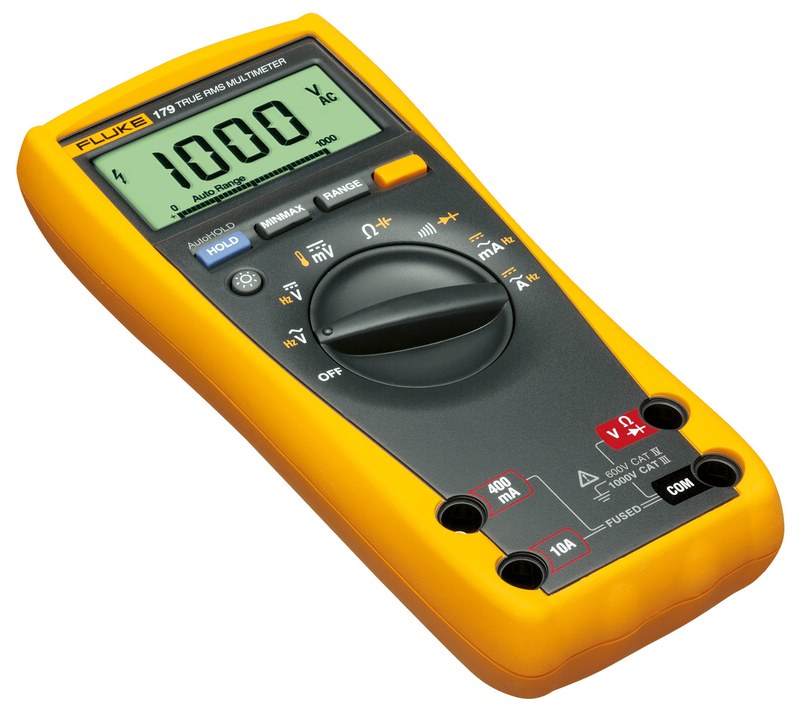

Дисплей снабжен подсветкой и аналоговой линейной шкалой. Числовое поле показывает установившееся значение, а шкала отражает тенденцию и колебания параметра. Предусмотрены следующие режимы:
- удержание текущего показания,
- автоматическая фиксация устойчивого результата Auto Hold,
- регистрация минимального, максимального и среднего значений,
- сглаживание быстро меняющихся показаний,
- ручное закрепление выбранного диапазона,
- выбор температурной шкалы Цельсия или Фаренгейта,
- предупреждение о неверном подключении измерительного провода.
MIN MAX AVG выявляет кратковременные отклонения и границы изменения величины при нестабильном питании или переходном процессе. Auto Hold распознает устойчивое значение и сохраняет его на экране.
Конструкция и электрическая безопасность

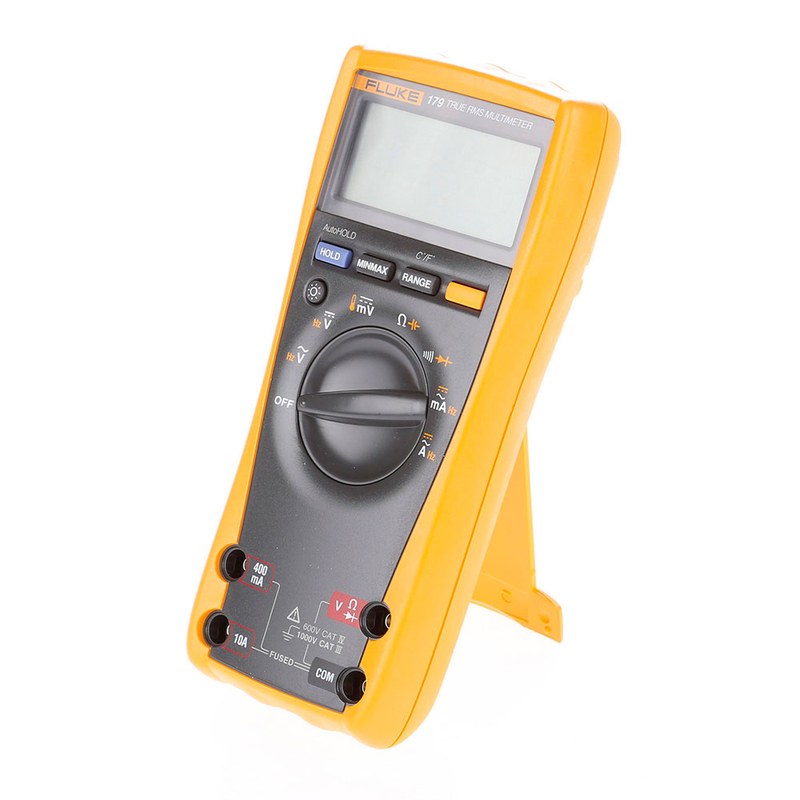

Корпус дополнен защитным чехлом. Поворотный переключатель служит для выбора функций, раздельные гнезда отделяют тракт напряжения и сопротивления от токовых входов. Встроенная опора удерживает прибор под углом. Термопара подключается через совместимый адаптер. Питание обеспечивает батарея 9 В; типичная продолжительность работы достигает 200 часов без подсветки. Токовые входы защищены плавкими предохранителями. Fluke 179 соответствует категориям CAT III 1000 В и CAT IV 600 В. Первая охватывает распределительные цепи стационарной установки, вторая — точки присоединения к низковольтной сети с более мощными импульсными перенапряжениями. Защита действует при применении исправных щупов требуемой категории, правильном подключении проводов и соблюдении безопасных приемов.
Порядок выполнения измерений
Перед подключением оценивают номинал цепи, выбирают функцию и проверяют положение провода. Напряжение измеряют параллельно участку, ток — при последовательном включении мультиметра. Пассивные параметры проверяют при снятом питании. Основные правила:
- начинать неизвестное измерение с наиболее высокого ручного диапазона либо применять автоматический выбор,
- не подавать напряжение на вход при включенном режиме сопротивления или емкости,
- учитывать остаточный заряд конденсаторов и энергию индуктивных компонентов,
- проверять прибор на известном источнике до и после контроля опасной цепи,
- держать пальцы за защитными упорами щупов,
- применять только предохранители с предусмотренными параметрами,
- не работать при повреждении изоляции, корпуса или разъемов.
Рабочий спай термопары размещают в зоне контроля, исключая влияние рук, воздуха и соседних нагретых деталей. Показание считывают после теплового равновесия. Диапазон датчика может быть уже возможностей мультиметра; также учитывают изоляцию зонда.
Области применения
Сочетание электрических и температурных функций ориентировано на комплексную эксплуатационную диагностику. Типовые задачи прибора:
- контроль питающих и управляющих напряжений,
- измерение потребляемого тока оборудования,
- поиск обрывов, плохих контактов и ошибок соединения,
- проверка предохранителей, реле, контакторов и диодов,
- оценка емкости конденсаторов в отключенной аппаратуре,
- контроль частоты генераторов и управляющих сигналов,
- измерение температуры двигателей, подшипников, трубопроводов и шкафов автоматики,
- фиксация кратковременных отклонений при пуске или изменении нагрузки.
Fluke 179 используют при техническом обслуживании и наладке низковольтных систем. Он не заменяет анализатор качества электроэнергии, осциллограф или измеритель сопротивления изоляции: прибор не отображает форму сигнала, не выполняет спектральный анализ и испытания повышенным напряжением.
Таким образом, Fluke 179 сочетает True RMS, точное измерение постоянного напряжения, температурный канал и регистрацию меняющихся параметров. Функциональность охватывает основные операции диагностики электрических и электромеханических систем, а категории CAT III 1000 В и CAT IV 600 В определяют допустимые условия применения. Правильный выбор диапазона, исправные принадлежности и защитные процедуры обеспечивают воспроизводимость результатов. Компания «Олниса» осуществляет поставку мультиметров Fluke 179 и другого промышленного оборудования.
