Цифровой мультиметр Fluke 15B для точного контроля электрических параметров
Мультиметр Fluke 15B представляет собой переносной цифровой прибор для диагностики электрических цепей, промышленной автоматики и электронных узлов. Устройство объединяет функции вольтметра, амперметра и омметра, поддерживает проверку полупроводниковых переходов, целостности проводников, емкости элементов. Прибор применяют при вводе установок в эксплуатацию, регламентном обслуживании и локализации неисправностей.
Технические характеристики
Ключевые параметры Fluke 15B, определяющие его измерительные возможности и условия безопасного применения, представлены ниже:
- измерение постоянного и переменного напряжения до 1000 В,
- измерение постоянного и переменного тока от микроамперного диапазона до 10 А,
- контроль сопротивления до 40 МОм,
- измерение емкости конденсаторов до 1000 мкФ,
- контроль полярности постоянного напряжения,
- режим проверки диодов и звуковой контроль непрерывности цепи,
- цифровая индикация с максимальным отображаемым значением 3999,
- автоматический и ручной выбор измерительного диапазона,
- удержание текущего результата на дисплее,
- категории измерений CAT III 600 В и CAT II 1000 В.
Погрешность зависит от функции, диапазона, частоты сигнала, температуры и состояния щупов. Нормированная точность достигается только при соблюдении установленных условий. При контроле переменного сигнала следует учитывать его форму и рабочую полосу измерительного тракта.
Конструкция и органы управления

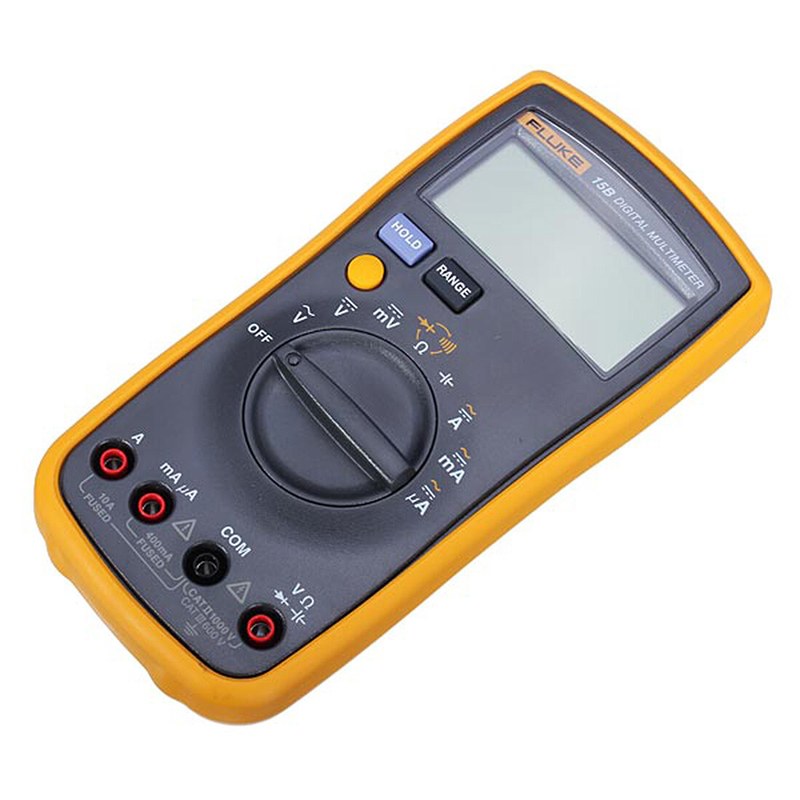

Корпус рассчитан на удержание одной рукой. Поворотный переключатель задает измерительную функцию, клавиши включают дополнительные режимы. Дисплей отображает значение, полярность, единицу величины и служебные обозначения. Подсветка облегчает работу внутри шкафов. В нижней части расположены общее гнездо COM, вход для напряжения, сопротивления и вспомогательных параметров, а также токовые входы. Разделение разъемов защищает чувствительный тракт от большого тока. Токовые цепи снабжены плавкими предохранителями. Входная защита рассчитана на перенапряжения в пределах присвоенной категории. Входной сигнал поступает через измерительные гнезда на защитные и согласующие цепи. Делитель напряжения, токовый шунт либо источник испытательного тока преобразует контролируемую величину в сигнал, допустимый для аналого-цифрового преобразователя. После обработки значение выводится на жидкокристаллический экран. Выбор предела может выполняться автоматически, что сокращает число переключений при неизвестном уровне сигнала, или вручную, когда инженеру требуется устойчивое разрешение и прогнозируемое время установления показаний.
Порядок выполнения измерений

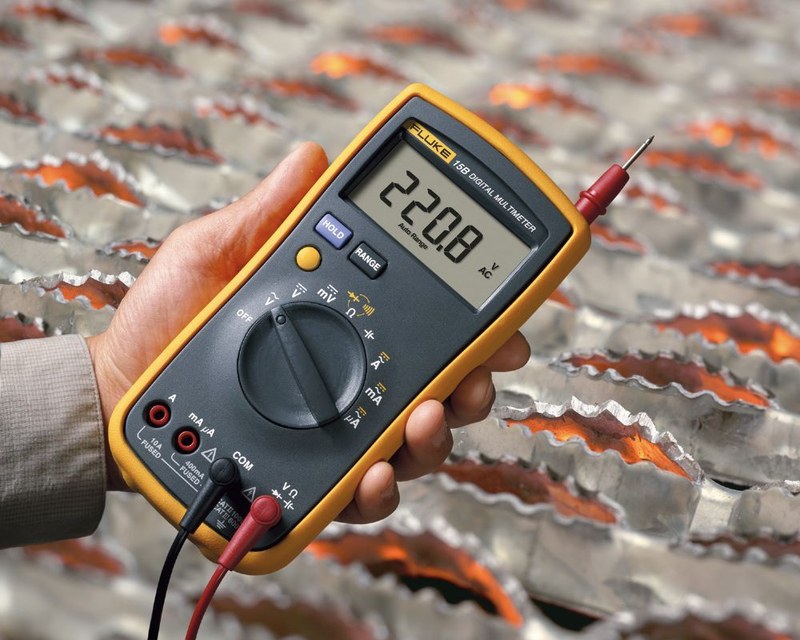

Перед подключением осматривают корпус, изоляцию проводов, наконечники и разъемы. Затем выбирают функцию, черный провод подключают к COM, красный — к требуемому входу. Напряжение измеряют при параллельном подключении. Для контроля тока цепь обесточивают, размыкают и включают мультиметр последовательно. Сопротивление, емкость, диоды и непрерывность цепи проверяют после отключения источников энергии. Конденсаторы предварительно разряжают. При неизвестном токе начинают с входа и диапазона, допускающих наибольшее значение. После измерения красный щуп возвращают во вход напряжения, исключая короткое замыкание при следующей операции. Основные правила работы с прибором включают следующие действия:
- проверка мультиметра на заведомо действующем источнике до и после контроля опасной цепи,
- применение щупов с категорией и номинальным напряжением не ниже условий объекта,
- удержание пальцев за защитными упорами измерительных наконечников,
- запрет переключения на режим сопротивления или емкости в цепи под напряжением,
- соблюдение временных ограничений при измерении токов высокого уровня,
- замена предохранителей только изделиями требуемого номинала и отключающей способности,
- прекращение эксплуатации при повреждении корпуса или нестабильных показаниях.
Области применения
Функциональность прибора охватывает типовые задачи эксплуатации электротехнических систем:
- контроль питающих напряжений в распределительных щитах и шкафах автоматики,
- проверка источников постоянного тока, аккумуляторных цепей и блоков питания,
- поиск обрывов кабелей, проводников, катушек и контактных соединений,
- измерение сопротивления резистивных элементов и обмоток,
- оценка состояния диодов и полупроводниковых переходов,
- проверка емкости снятых с цепи конденсаторов,
- контроль потребляемого тока приводов, исполнительных устройств и электронных модулей,
- диагностика цепей управления при техническом обслуживании оборудования.
Для хранения прибор выключают, отсоединяют щупы и затем размещают в сухом помещении. При длительном перерыве элементы питания извлекают, предотвращая повреждение контактов электролитом.
Таким образом, Fluke 15B обеспечивает измерение напряжения, тока, сопротивления, емкости элементов, проверку диодов и непрерывности проводников. Автоматический выбор диапазона и защищенное исполнение упрощают диагностику, однако достоверность результата требует правильного подключения и соблюдения электробезопасности. Компания «Олниса» осуществляет поставку мультиметров Fluke 15B и другого промышленного оборудования.
