Сетевой анализатор Fluke — точная диагностика качества электроэнергии
Анализатор сети Fluke — переносной измерительный комплекс для исследования однофазных и трехфазных систем электроснабжения. В отличие от мультиметра, показывающего отдельную величину, анализатор синхронно регистрирует напряжения и токи, рассчитывает энергетические показатели и сохраняет развитие процессов во времени. Это позволяет связать перегрев, нестабильность оборудования, срабатывание защиты или рост потерь с определенным режимом сети.
Контролируемые параметры
Набор функций зависит от серии и исполнения прибора. К основным регистрируемым величинам относятся:
- действующие значения фазных и линейных напряжений,
- токи фаз и нейтрального проводника,
- частота основной составляющей,
- активная, реактивная и полная мощность,
- коэффициент мощности и коэффициент смещения,
- активная и реактивная энергия,
- гармонические составляющие и коэффициент искажений,
- несимметрия напряжений и токов,
- провалы, перенапряжения и прерывания,
- пусковые токи, переходные процессы и фликер.
Повышенный ток нейтрали при умеренной нагрузке фаз может быть связан с суммированием гармоник, кратных трем, а низкий коэффициент мощности требует раздельного анализа фазового сдвига и искажения формы сигнала.
Принцип работы
Напряжение поступает на изолированные входы через измерительные провода, ток регистрируют клещи или гибкие датчики. Процессор вычисляет действующие значения по массиву отсчетов, выделяет основную частоту, проводит спектральное разложение и определяет мощностные параметры с учетом фазовых углов. Выход величины за установленный порог распознается как событие; прибор сохраняет временную метку, длительность и, если предусмотрено моделью, осциллограмму. Оператор задает топологию: однофазную цепь, трехпроводный треугольник, четырехпроводную звезду либо иную поддерживаемую схему. Ошибка в выборе конфигурации, чередовании фаз или направлении токового датчика искажает знаки мощности и баланс. До начала записи проверяют векторную диаграмму, соответствие каналов проводникам и уровни входных сигналов.
Конструкция и безопасность

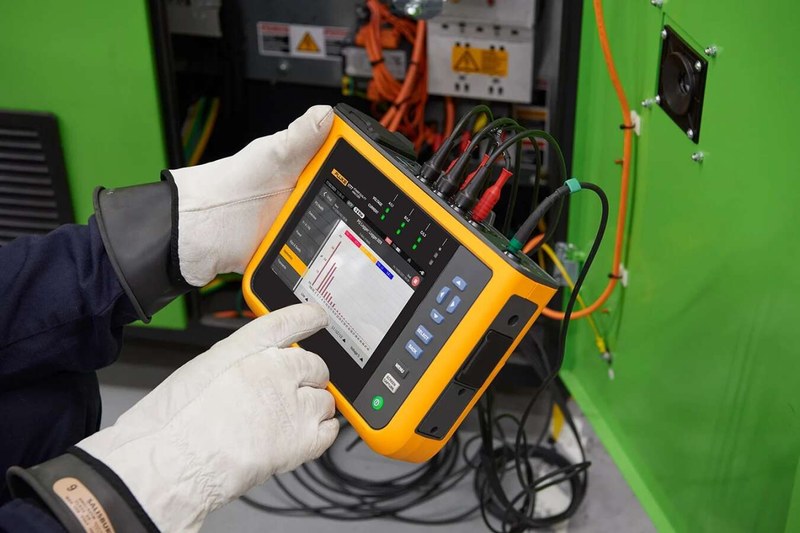

Корпус прибора предназначен для работы у распределительных щитов и промышленного оборудования. Изолированные разъемы разделяют каналы, цветовая идентификация облегчает соединение фаз, а экран отображает таблицы, тренды, спектры, осциллограммы и векторные диаграммы. Аккумулятор обеспечивает автономность, внутренняя память хранит результаты, интерфейс связи используется для переноса записей в программную среду анализа. Ключевые элементы измерительного комплекса:
- синхронизированные каналы напряжения и тока,
- сменные токовые датчики необходимого диапазона,
- защищенные входы и изолированные принадлежности,
- дисплей для локального контроля режима,
- память для интервальных данных и событий,
- интерфейс передачи файлов на компьютер,
- программные средства подготовки отчетов,
- аккумуляторный источник питания.
Категория перенапряжения анализатора, проводов и датчиков должна соответствовать месту подключения. На вводах и в распределительных устройствах учитывают допустимое рабочее напряжение, категорию CAT III или CAT IV и номинальные параметры принадлежностей. Компонент с меньшей категорией ограничивает безопасность всего комплекса независимо от характеристик основного блока.
Мониторинг качества электроэнергии

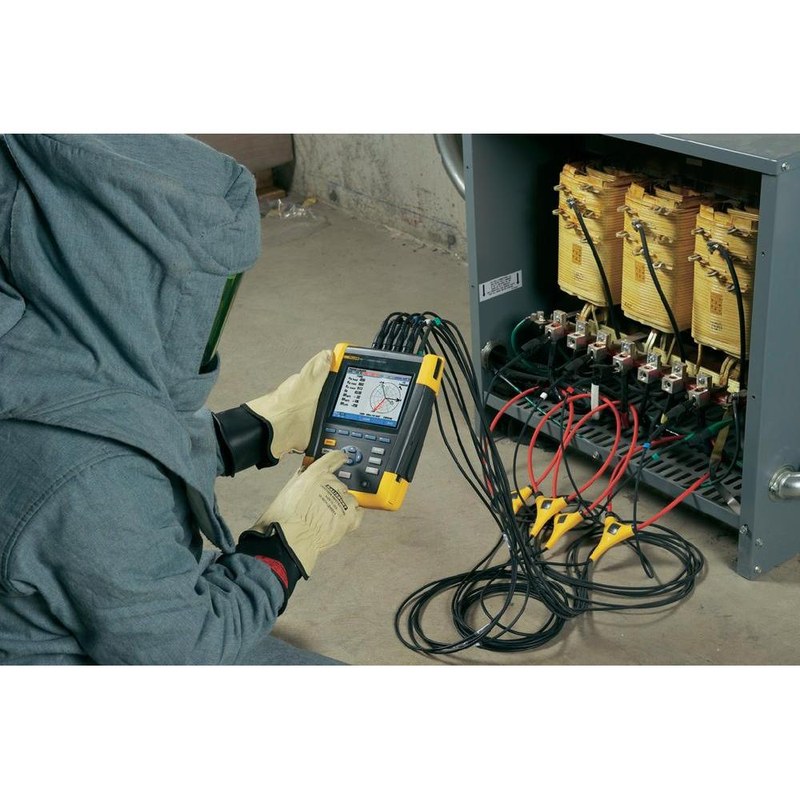

Для поиска нерегулярных нарушений проводят продолжительную запись. Пользователь назначает интервал усреднения, пороги событий и время наблюдения, после чего сохраняются минимальные, максимальные и средние значения. Методы измерения показателей качества устанавливает IEC 61000-4-30, анализ гармоник связан с IEC 61000-4-7, оценка фликера — с IEC 61000-4-15, требования электробезопасности измерительной аппаратуры — с IEC 61010. До подключения изучают однолинейную схему, номиналы защиты, режим нейтрали и ожидаемый ток. Работы в действующей электроустановке выполняет подготовленный персонал с соблюдением установленных мер безопасности. Последовательность операций включает:
- осмотр корпуса, проводов, щупов и токовых датчиков,
- проверку категории оборудования относительно исследуемой цепи,
- выбор схемы сети и номинальной частоты,
- подключение каналов напряжения по фазам,
- установку токовых датчиков с правильным направлением,
- контроль уровней сигналов и векторной диаграммы,
- задание интервала усреднения и порогов событий,
- запуск записи с фиксацией режима нагрузки,
- безопасное отключение и перенос данных.
Таким образом, анализатор сети Fluke объединяет синхронное измерение электрических величин, регистрацию событий и расчет показателей качества энергии. Прибор формирует объективную картину работы электроустановки в заданном режиме, помогает локализовать нарушения и обосновать решения по распределению нагрузки, компенсации реактивной мощности и снижению гармонических искажений. Достоверность результата определяется правильной схемой подключения, подходящими датчиками, соблюдением категории безопасности и корректным анализом временных данных. Компания «Олниса» осуществляет поставку анализаторов сети Fluke и другого промышленного оборудования на территории России.
