Измерительные приборы Fluke DC — точность и надежность в работе

Fluke DC — обозначение режима измерения параметров цепей постоянного тока в цифровых мультиметрах, токовых клещах и специализированных измерителях Fluke. Его применяют при диагностике источников питания, аккумуляторных установок, преобразователей, автоматики и приводов. Постоянное напряжение сохраняет полярность, а ток проходит в одном направлении, поэтому прибор определяет знак, устойчивую составляющую и отклонения уровня. Инженерная ценность результата зависит от диапазона, разрешения, погрешности, входного сопротивления, допустимой перегрузки и категории электробезопасности. Правильная методика помогает отличить неисправность нагрузки от потерь в соединениях и нестабильности источника.

Измеряемые параметры и характеристики

В режиме DC прибор преобразует аналоговый сигнал в цифровой код и выводит результат с учетом полярности. Пределы и точность зависят от модели Fluke, поэтому параметры сверяют с документацией. К значимым характеристикам относятся:

• диапазоны постоянного напряжения и тока,
• основная погрешность, выраженная через процент показания и число единиц младшего разряда,
• разрешение дисплея на каждом измерительном пределе,
• входное сопротивление канала напряжения,
• сопротивление и падение напряжения измерительной цепи тока,
• скорость обновления показаний и устойчивость индикации,
• предельное входное воздействие и время допустимой перегрузки,
• категория измерений CAT и номинальное рабочее напряжение.

Принцип измерения

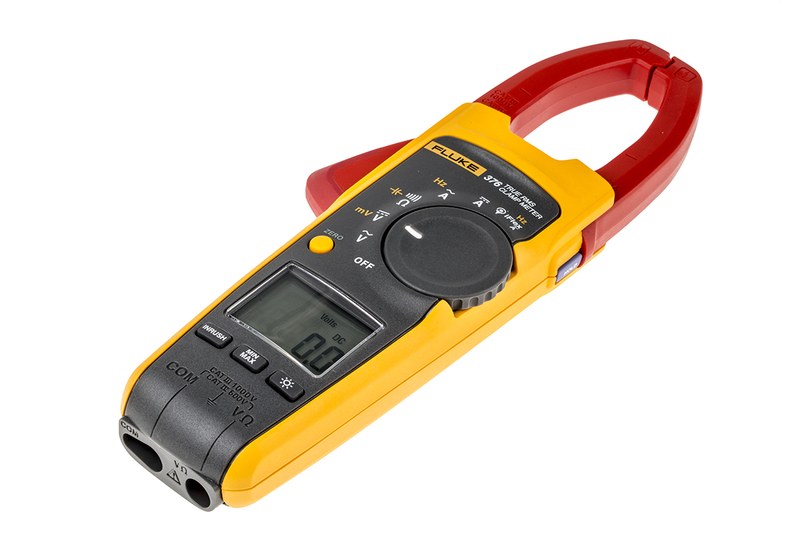

Постоянное напряжение подается параллельно участку цепи через вход COM и гнездо напряжения. Делитель снижает сигнал до уровня измерительного тракта, после чего аналого-цифровой преобразователь определяет величину. Знак «минус» означает обратную полярность щупов. Автоматический выбор диапазона удобен при неизвестном уровне, а ручная фиксация предела исключает переключение разрядности. Постоянный ток при контактном способе измеряют последовательным включением прибора в разрыв цепи. Ток проходит через защищенный вход и шунт, падение напряжения на котором используется для расчета результата. Для больших токов применяют клещи с датчиком Холла: магнитное поле проводника преобразуется в электрический сигнал без разрыва цепи. В отличие от трансформаторных клещей, такой датчик воспринимает постоянную составляющую, но перед захватом проводника требует установки нуля. Основные этапы измерительного процесса включают:

• выбор функции DC и требуемого входа,
• проверку целостности проводов, щупов и предохранителей,
• оценку ожидаемого уровня и допустимой категории цепи,
• подключение с соблюдением полярности или охват одного проводника клещами,
• выдержку до стабилизации показаний,
• фиксацию результата вместе с режимом, диапазоном и условиями нагрузки.

Конструкция и защитные решения

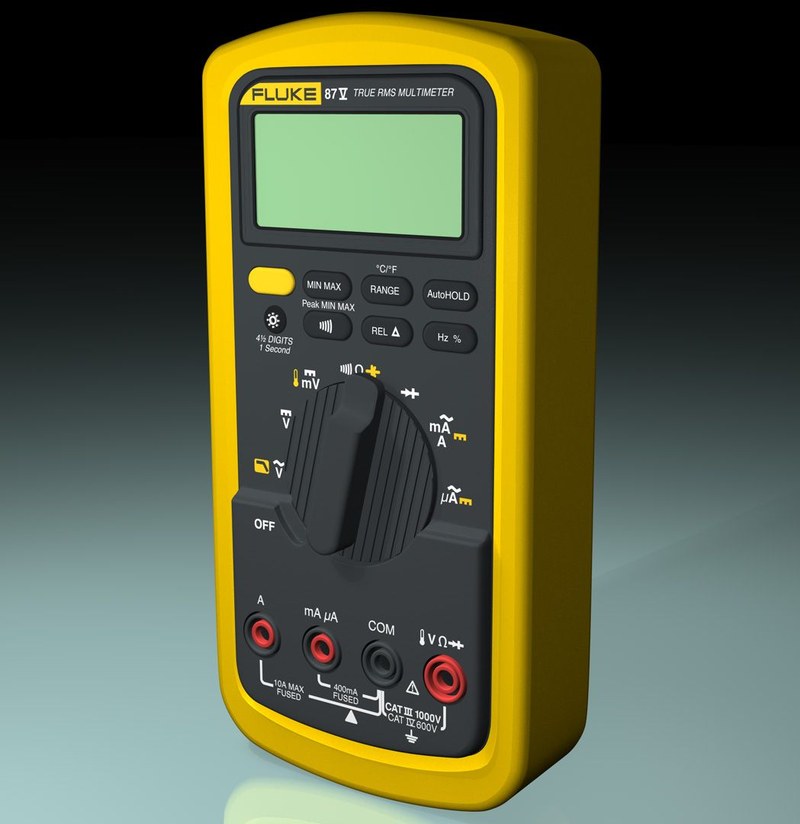

Приборы Fluke для DC-контроля содержат входные цепи, коммутатор диапазонов, преобразователь, процессор обработки и дисплей. Гнезда разделены по назначению, а токовый канал оснащается предохранителем с заданной отключающей способностью. Резисторы, варисторы и ограничители энергии снижают риск повреждения при ошибочном подключении. Изоляционные промежутки и корпус рассчитаны на заявленную категорию. Замена предохранителя изделием другого типа недопустима: один номинал тока не гарантирует требуемую защиту.

Методика безопасного подключения

До работы проверяют изоляцию, корпус, положение переключателя и соответствие щупов категории объекта. Работоспособность прибора подтверждают на действующей цепи до и после проверки обесточенного участка. При неизвестном потенциале начинают с максимального предела. Сначала присоединяют общий провод, затем измерительный; отключение выполняют в обратном порядке. Пальцы держат за защитными упорами, не касаясь металлических частей соединителей. Перенос щупа из токового гнезда в гнездо напряжения выполняют сразу после измерения тока. Если оставить провод в амперном входе и подключить прибор параллельно источнику, малое сопротивление шунта создаст короткое замыкание. Для контактного контроля тока питание снимают перед разрывом и восстановлением цепи. Правила эксплуатации включают:

• применение прибора в пределах указанной категории и напряжения,
• использование исправных измерительных принадлежностей требуемого класса,
• запрет измерения сопротивления на цепи под напряжением,
• учет энергии источника и возможного тока короткого замыкания,
• соблюдение штатной последовательности переключения гнезд,
• прекращение работы при нестабильной индикации или повреждении защиты.

Области применения

Режим Fluke DC используют при вводе оборудования в эксплуатацию, регламентном контроле и поиске отказов. Типовые направления применения охватывают:

• проверку аккумуляторов, зарядных устройств и систем резервного питания,
• контроль шин постоянного тока и распределительных модулей,
• диагностику выходов промышленных блоков питания,
• измерение сигналов датчиков и аналоговых контуров автоматики,
• оценку цепей управления, релейных модулей и исполнительных устройств,
• контроль фотоэлектрических установок в пределах допуска конкретного прибора,
• измерение потребления электронных узлов и приводной техники,
• поиск падений напряжения в кабелях, клеммах и коммутационных аппаратах.

Таким образом, режим DC в приборах Fluke обеспечивает контроль напряжения и тока в цепях с неизменной полярностью. Достоверность зависит от диапазона, исправности защиты, схемы подключения и учета нагрузки. Проверка источника, проводников и потребителя позволяет локализовать потери и нестабильность питания. Компания «Олниса» осуществляет поставку промышленного оборудования Fluke для нужд отраслей.
