Осциллограф Fluke 199C — функциональный инструмент для диагностики электрооборудования

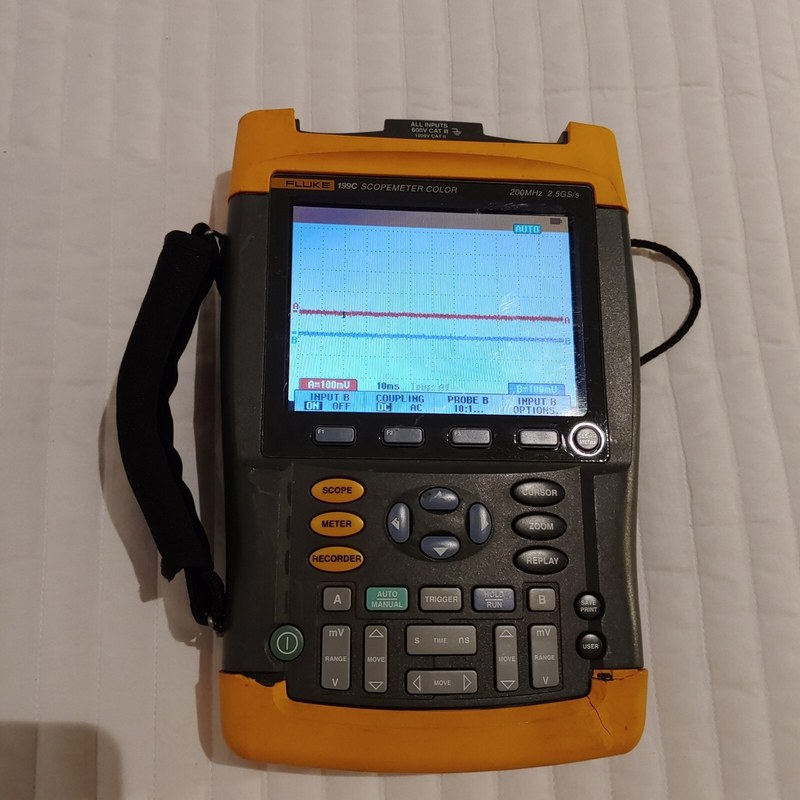

Fluke 199C — переносной двухканальный цифровой осциллограф ScopeMeter для поиска неисправностей, наладки и контроля электронных и электромеханических систем на объекте. Прибор объединяет осциллограф с полосой 200 МГц, регистратор длительных процессов и цифровой мультиметр. Это позволяет исследовать быстродействующие сигналы, измерять электрические величины и фиксировать медленные изменения режима. Изолированные входы важны при работе с силовой электроникой, где точки измерения имеют разные потенциалы относительно земли. Защищенное переносное исполнение рассчитано на обслуживание приводов, преобразователей, источников питания и промышленной автоматики на производстве.
Измерительные характеристики
Технические параметры Fluke 199C определяют его пригодность для анализа цифровых, аналоговых и силовых цепей. Ключевые характеристики прибора представлены ниже:
- два независимо изолированных осциллографических входа,
- полоса пропускания до 200 МГц,
- частота дискретизации в реальном времени до 2,5 Гвыб/с,
- время нарастания входного тракта около 1,7 нс,
- регистрация кратковременных импульсов длительностью в 50 нс,
- вертикальная чувствительность от 2 мВ/дел до 100 В/дел,
- развертка от 5 нс/дел до 2 мин/дел,

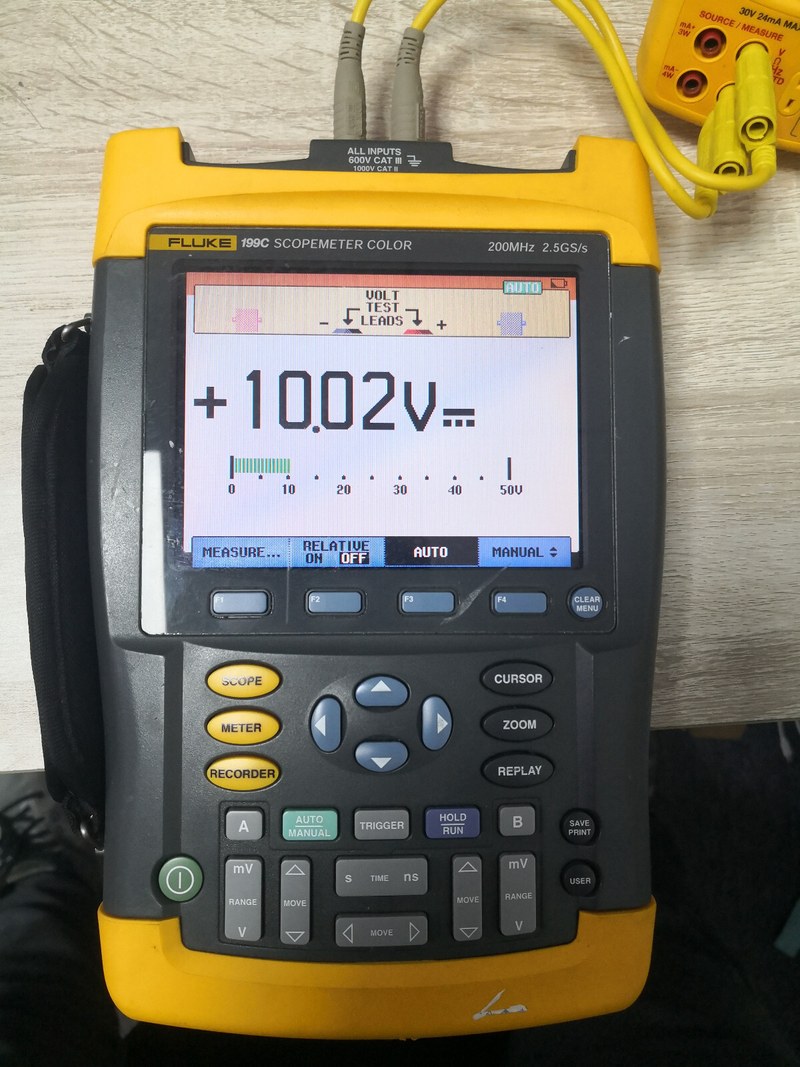

- встроенный цифровой мультиметр с отсчетом до 5000 единиц,
- измерение истинного среднеквадратического значения переменного сигнала,
- цветное отображение осциллограмм, числовых результатов и служебных данных.
Принцип получения и обработки сигнала
На каждом осциллографическом канале входное напряжение проходит через защищенный аттенюатор и усилитель, после чего преобразуется аналого-цифровым трактом в последовательность отсчетов. Временная база задает интервал выборки, а память сохраняет массив данных, используемый для построения формы сигнала и автоматических расчетов. При периодическом процессе синхронизация стабилизирует изображение относительно заданного фронта, уровня и выбранного источника запуска. Основные операции измерительного цикла выполняются в следующем порядке:
- подключение изолированных пробников к контрольным точкам,
- назначение масштаба напряжения и коэффициента ослабления щупа,
- выбор длительности развертки в соответствии со скоростью процесса,
- настройка источника, уровня и типа запуска,
- захват массива отсчетов во внутреннюю память,
- математическая обработка и вывод параметров на экран,
- сохранение значимых форм или передача результатов для последующего анализа.
Функция Connect-and-View автоматически корректирует диапазон, временную базу и запуск, ускоряя получение устойчивой осциллограммы при неизвестных параметрах цепи. Ручная настройка остается необходимой для анализа редких импульсов, переходных процессов и сигналов со сложной модуляцией. Курсорные измерения дают возможность определить разность напряжений и временной интервал между выбранными точками, а автоматические функции рассчитывают частоту, период, амплитуду и другие величины.
Регистрация переходных и длительных процессов
Для нестабильных неисправностей существенна способность прибора наблюдать события, которые трудно обнаружить обычным мультиметром. Режим цифрового послесвечения формирует представление о вариациях повторяющихся форм, а быстрый захват повышает вероятность регистрации выбросов и провалов. ScopeRecord записывает осциллограмму на продолжительном интервале с глубиной до 27 500 точек на канал, поэтому инженер может оценивать пуск, нагрев, изменение нагрузки или периодическое нарушение коммутации.
Конструкция и электрическая изоляция
Конструктивными особенностями модели являются:
- гальванически развязанные между собой осциллографические входы,
- отдельный вход цифрового мультиметра,
- защищенные измерительные разъемы,
- цветной жидкокристаллический экран с подсветкой,
- клавиатура прямого доступа к основным режимам,
- внутренняя память для осциллограмм и настроек,
- интерфейс обмена данными с внешней системой,
- сменный аккумуляторный блок и возможность сетевого питания,
- корпус, приспособленный к эксплуатации в производственной среде.
Практическое применение
Прибор применяется там, где требуется совместить высокоскоростное наблюдение и безопасную полевую диагностику. Основные направления использования включают:
- контроль управляющих импульсов силовых полупроводников,
- исследование входных и выходных цепей частотных преобразователей,
- диагностику импульсных блоков питания и преобразователей постоянного тока,
- проверку датчиков, энкодеров и дискретных интерфейсов,
- анализ пусковых режимов электроприводов,
- поиск кратковременных провалов и выбросов напряжения,
- сопоставление сигналов управления и реакции исполнительного узла,
- регистрацию параметров оборудования при переменной нагрузке,
- проверку ремонтируемых электронных модулей на стенде и на объекте.
Таким образом, Fluke 199C объединяет широкополосный двухканальный осциллограф, регистратор и мультиметр в изолированном переносном исполнении. При корректном выборе пробников, режима запуска, развертки и вертикального масштаба прибор обеспечивает информативное исследование быстрых импульсов и длительных изменений. Его функциональная архитектура подходит для технического обслуживания промышленной электроники, приводной техники, источников питания и автоматизированных установок. Компания «Олниса» осуществляет поставку Fluke 199C как поставщик промышленного оборудования. Поставка организуется для производственных, сервисных и эксплуатационных организаций.
