Блок питания ExeGate ATX 450W — баланс мощности и надежности
ExeGate ATX 450W представляет собой источник питания номинальной мощностью 450 Вт, преобразующий сетевое переменное напряжение в стабилизированные постоянные напряжения для компьютерных узлов. Устройство соответствует компоновке ATX и устанавливается в совместимый корпус. Оно передает энергию потребителям, формирует управляющие сигналы, поддерживает дежурный режим и обеспечивает последовательный запуск системы. Такой номинал применим в конфигурациях с умеренным потреблением. При проектировании учитывают распределение нагрузки по линиям, а не только сумму мощностей компонентов.
Электрические характеристики
Работа ExeGate ATX 450W основана на импульсном преобразовании энергии. После фильтрации и выпрямления входное напряжение коммутируется, а вторичные цепи формируют постоянные уровни. Инженерная оценка учитывает нагрузочную способность шины, допустимые отклонения, пульсации и общий баланс мощности. К основным параметрам относятся:
- номинальная выходная мощность 450 Вт,
- соответствие компоновке и логике управления ATX,
- основные линии постоянного напряжения +3,3, +5 и +12 В,
- вспомогательная отрицательная линия −12 В,
- дежурная линия +5VSB, активная при подключении блока к сети,
- сигналы PS_ON# для дистанционного включения и PWR_OK для подтверждения готовности выходов,
- питание от однофазной сети переменного тока,
- принудительное воздушное охлаждение внутренних компонентов.
Линия +12 В питает через преобразователи системной платы процессор, накопители, вентиляторы и часть периферии. Каналы +3,3 и +5 В обслуживают цифровые и интерфейсные цепи. Допустимую совместную нагрузку нельзя определять сложением предельных токов: для связанных шин действуют комбинированные ограничения. Расчет выполняют по маркировке конкретного исполнения, оставляя резерв для пуска и кратковременных изменений потребления.
Принцип запуска и стабилизации
После подачи сети источник формирует дежурные 5 В. Системная плата активирует PS_ON#, запуская основные каскады. При достижении напряжениями допустимого диапазона сигнал PWR_OK разрешает загрузку системы. После выключения дежурный канал продолжает питать цепи запуска, часы и функции пробуждения. Такая логика обеспечивает программное управление без механического разрыва сетевой цепи. К процессам внутри устройства относятся:
- подавление высокочастотных помех во входной цепи,
- выпрямление сетевого напряжения и накопление энергии,
- коммутация силовых элементов с высокой частотой,
- гальваническое разделение первичной и вторичной частей трансформатором,
- выпрямление и фильтрация вторичных напряжений,
- обратная связь для коррекции режима преобразования,
- контроль аварийных отклонений электрических параметров,
- отвод тепла воздушным потоком через корпус.
Конструкция и интерфейсы подключения

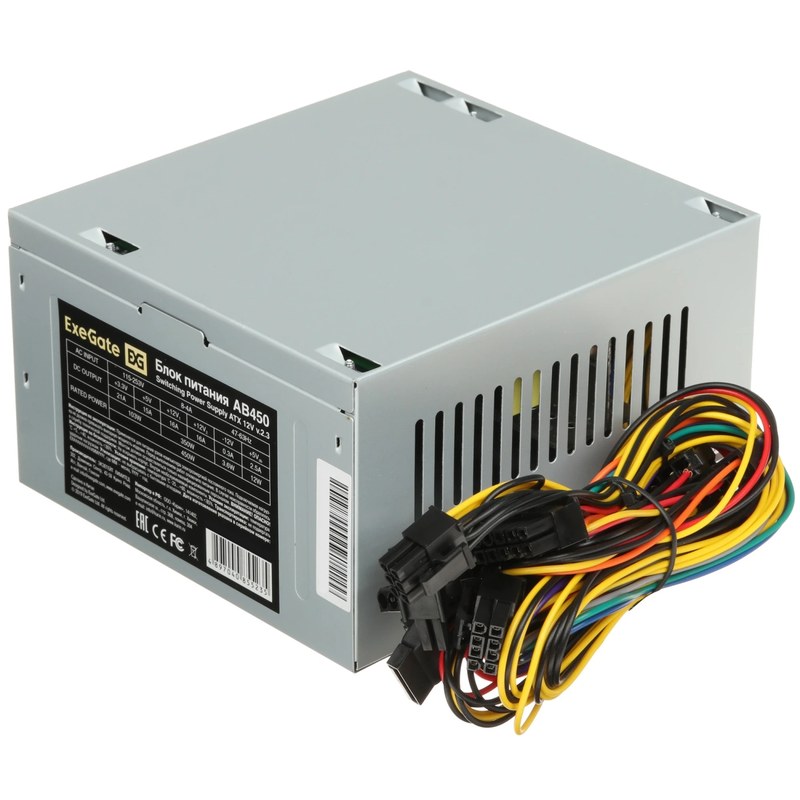

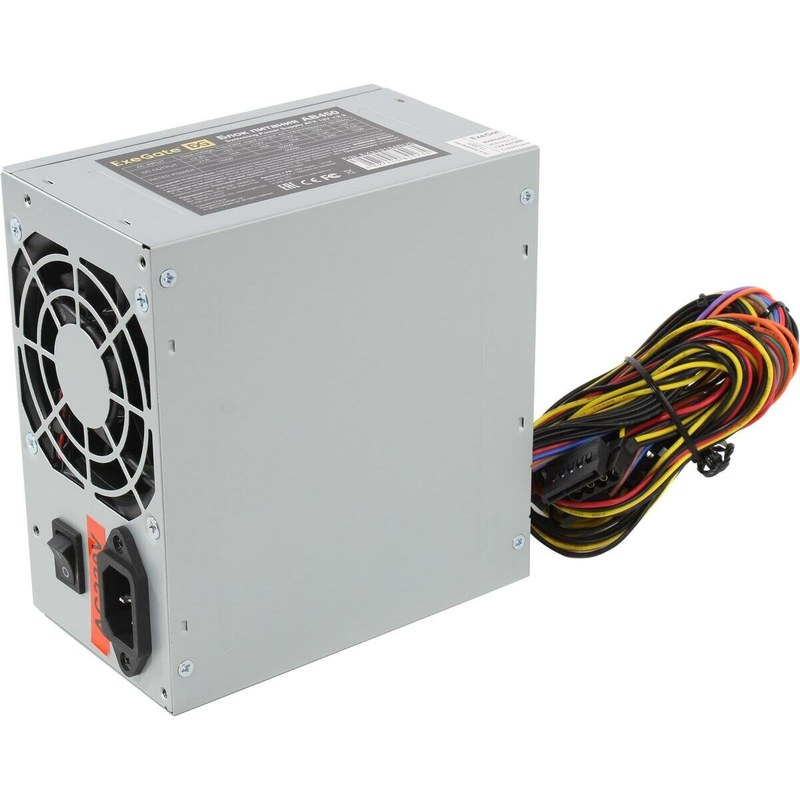

Металлический корпус выполняет защитную, монтажную и экранирующую функции. На задней панели располагаются сетевой ввод, вентиляционная решетка и, в зависимости от исполнения, механический выключатель. Внутри размещены входной фильтр, силовые ключи, трансформатор, выпрямительные элементы, дроссели, конденсаторы, управляющая плата и вентилятор. Теплонагруженные компоненты связаны с радиаторами, а направление потока согласовано с вентиляцией системного блока. Типовой комплект подключений включает:
- разъем ATX 20+4 pin для системной платы,
- процессорный разъем питания линии +12 В,
- разъемы SATA для современных накопителей,
- четырехконтактные периферийные разъемы для совместимых устройств,
- сетевой разъем для съемного кабеля питания.
Число разъемов, длина жгутов и наличие кабеля для графического адаптера зависят от модификации. Перед монтажом конфигурацию сверяют с требованиями системной платы и потребителей. Переходник не увеличивает допустимую нагрузку исходной линии. Номинал 450 Вт также не подтверждает наличие нужного разъема или достаточного тока по +12 В для производительной видеокарты.
Защитные функции и тепловой режим
Защитная автоматика ограничивает последствия нештатных режимов. Ее состав зависит от версии и устанавливается по маркировке изделия. В источниках ATX применяют отключение при коротком замыкании, перегрузке по току или мощности, выходе напряжения за границы и недопустимом нагреве. После срабатывания необходимо устранить причину, а не многократно возобновлять запуск. Условия надежной эксплуатации предусматривают:
- свободный приток и удаление охлаждающего воздуха,
- отсутствие перекрытия вентиляционных решеток кабелями,
- заземленную розетку и исправный сетевой провод,
- нагрузку в пределах ограничений каждой выходной линии,
- исключение конденсата, проводящей пыли и попадания жидкости,
- обесточивание компьютера перед изменением подключений,
- контроль состояния разъемов и отсутствия локального перегрева.
Таким образом, ExeGate ATX 450W предназначен для ATX-совместимых систем, суммарная и поканальная нагрузка которых отвечает возможностям конкретного исполнения. Применение требует учета мощности +12 В, комбинированных ограничений, разъемов, охлаждения и резерва для переходных процессов. Надежность зависит от правильного монтажа, совместимости потребителей и теплового режима. Компания «Олниса» осуществляет поставку промышленного оборудования, включая источники питания ExeGate для технических объектов.
