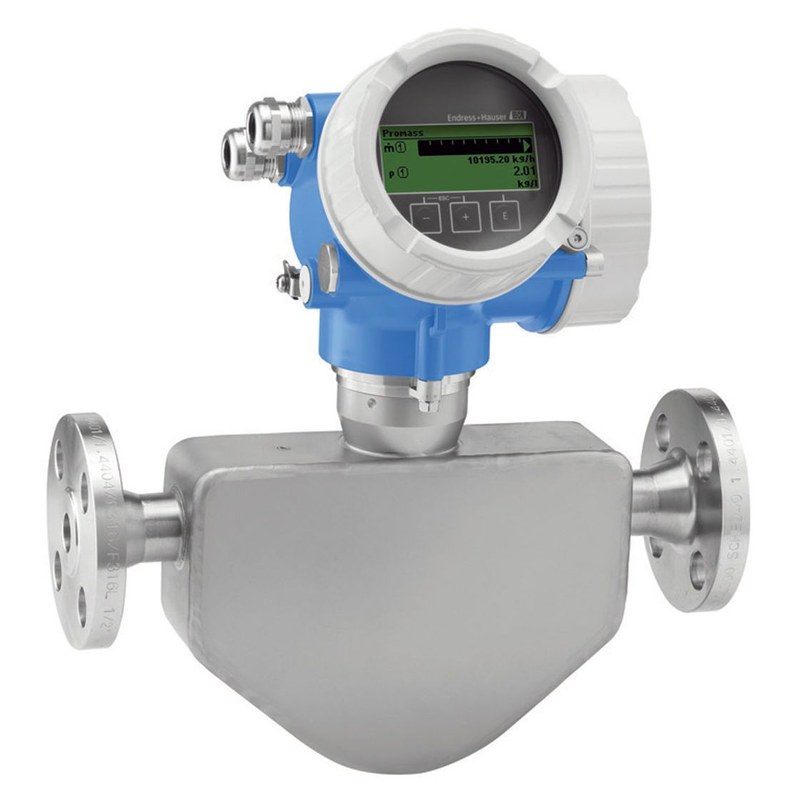

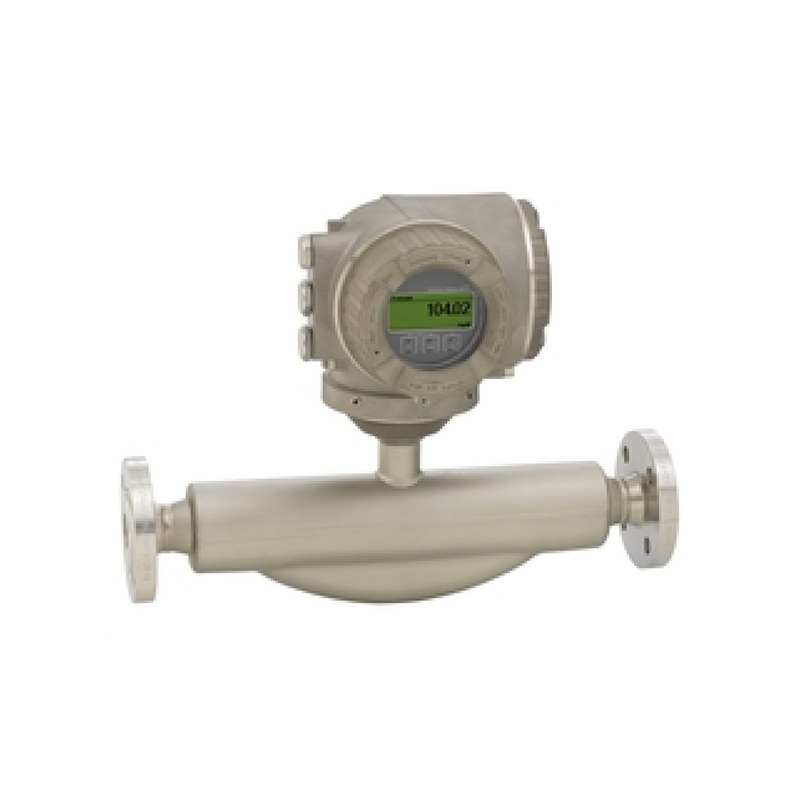

Кориолисовый расходомер Promass F от Endress+Hauser — точность и стабильность измерений

Endress+Hauser Promass F представляет собой семейство кориолисовых расходомеров для измерения массового расхода жидкостей и газов. Приборы применяются там, где требуется стабильная метрология при изменении плотности, температуры, вязкости и давления среды. Принцип позволяет одновременно контролировать несколько параметров процесса. Promass F используется на участках учета, дозирования, смешения и контроля материального баланса.

Метрологические характеристики

Кориолисовый принцип обеспечивает прямое определение массы без обязательного пересчета по внешним значениям давления и температуры. Это уменьшает число измерительных каналов и источников суммарной погрешности. Двухтрубная система Promass F рассчитана на симметричное восприятие технологических нагрузок. Фактические характеристики зависят от типоразмера, исполнения, диапазона расхода и свойств среды. Эксплуатационные свойства:

• измерение жидких и газообразных сред,
• определение плотности непосредственно в сенсоре,
• температурная компенсация измерительной системы,
• двунаправленное измерение при соответствующей настройке,
• высокая повторяемость показаний в рабочем диапазоне,
• отсутствие подвижных элементов в измерительном канале.

Конструкция сенсора

Измерительная часть Promass F включает две изогнутые трубки, систему возбуждения, датчики регистрации колебаний, температурный элемент и защитный корпус. Такая компоновка образует жесткую механическую систему, в которой контролируется относительная фаза движения трубок. Материалы смачиваемых деталей выбираются с учетом исполнения и химических свойств среды. Технологические присоединения обеспечивают включение сенсора в промышленный трубопровод. Конструктивные особенности:

• двухтрубная кориолисовая измерительная система,
• электромагнитное возбуждение колебаний,
• датчики фазового состояния измерительных трубок,
• встроенный температурный датчик,
• тракт без движущейся механики,
• различные варианты процессных присоединений,
• исполнения материалов для разных рабочих сред.

Принцип измерения

Работа Promass F основана на эффекте Кориолиса. Измерительные трубки возбуждаются электромагнитной системой и совершают колебания с собственной частотой. При отсутствии потока их движение симметрично. При прохождении среды силы Кориолиса вызывают фазовый сдвиг между входной и выходной частями системы. Электроника фиксирует этот сдвиг и преобразует его в значение массового расхода. Частота колебаний используется для определения плотности, а встроенный температурный датчик обеспечивает компенсацию и дополнительный измерительный канал. Измеряемые и рассчитываемые величины:

• массовый расход технологической среды,
• плотность жидкости или газа,
• температура измерительной системы,
• объемный расход, рассчитываемый по массе и плотности,
• суммарный расход за заданный период,
• производные параметры при соответствующей конфигурации преобразователя.

Монтаж и эксплуатация

Для сохранения расчетных характеристик необходимо исключать чрезмерные напряжения от трубопровода, несоосность соединений и внешние вибрации, влияющие на колебательную систему. При измерении жидкостей трубки должны быть полностью заполнены средой. Газовые включения, твердые отложения и двухфазный поток способны изменять плотность, демпфирование и фазовый сигнал. Для газовых применений учитывают вероятность конденсации. При проектировании учитываются:

• направление потока и монтажная ориентация,
• рабочие давление и температура,
• материал смачиваемых деталей,
• условия полного заполнения трубок,
• вероятность газа, конденсата или отложений,
• механические нагрузки от трубопровода,
• требования к электрическому подключению и исполнению прибора.

Области применения

Promass F применяется там, где требуется прямое измерение массы с одновременным контролем плотности или температуры. Типовые задачи связаны с непрерывными процессами, дозированием, учетом и балансом потоков. Основные области применения:

• дозирование компонентов в химическом производстве,
• учет жидких продуктов в нефтехимических процессах,
• измерение массового расхода технологических газов,
• контроль сырья и полуфабрикатов в пищевых процессах,
• балансовые измерения на производственных установках,
• контроль плотности растворов и смесей,
• измерение расхода при загрузке, смешении и перекачке.

Таким образом, Endress+Hauser Promass F является промышленным кориолисовым расходомером, объединяющим прямое измерение массового расхода с контролем плотности и температуры. Двухтрубная система, отсутствие движущейся механики, цифровая обработка сигнала и интеграция в АСУ ТП позволяют использовать прибор в ответственных технологических контурах. При выборе исполнения учитывают типоразмер, материал трубок, процессные присоединения, допустимые давление и температуру, свойства среды и требуемые интерфейсы. Компания «Олниса» осуществляет поставку Endress+Hauser Promass F и другого промышленного оборудования для промышленных предприятий.
