Кабель прямого подключения Eltex DAC для производительных сетей

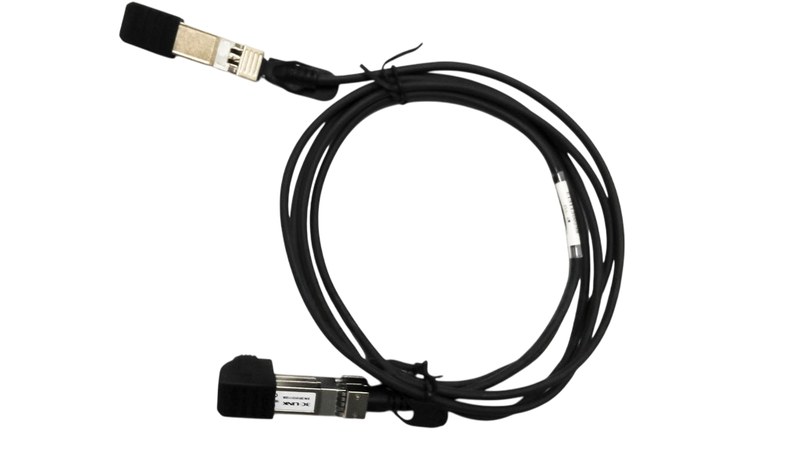

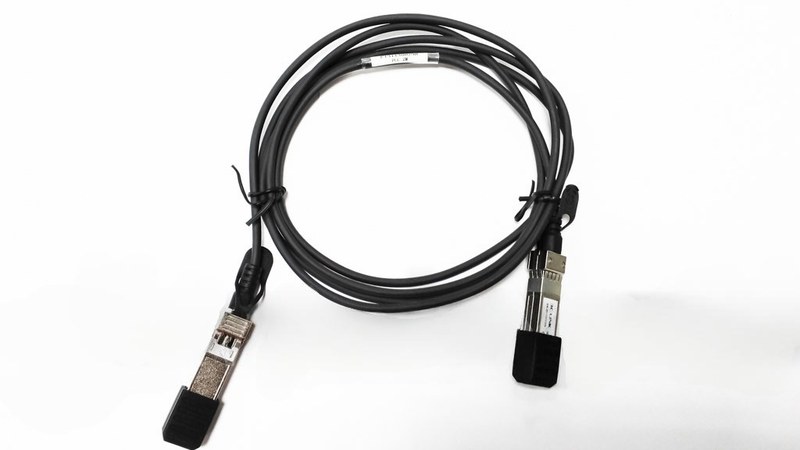

Eltex DAC представляет собой кабель прямого подключения для высокоскоростного обмена данными между совместимыми портами сетевого оборудования. Аббревиатура DAC обозначает Direct Attach Cable: два оконцованных разъёма объединены медным проводником и образуют готовый пассивный либо активный узел. Решение применяется внутри стойки или между соседними шкафами, где малая длина трассы позволяет отказаться от отдельных оптических модулей и волоконно-оптического шнура. Использование сборки уменьшает число компонентов канала, но требует соответствия форм-фактора, скорости, назначения портов и длины.

Ключевые характеристики

Перед включением кабеля необходимо сопоставить параметры обоих портов и требования проектируемого канала. К основным характеристикам относятся:

• форм-фактор оконечных разъемов, определяющий механическую совместимость с портами SFP+, SFP28, QSFP+ или QSFP28,
• номинальная скорость линии либо совокупная пропускная способность многоканального соединения,
• число электрических каналов передачи и схема распределения линий между приемом и передачей,
• пассивное или активное исполнение кабельной сборки,
• длина, ограничивающая взаимное расположение оборудования и величину затухания,
• тип медных проводников, их калибр и волновое сопротивление дифференциальных пар,
• поддержка информационной памяти для распознавания сборки сетевым устройством,
• допустимые условия эксплуатации, включая температуру, радиус изгиба и механическую нагрузку,
• вариант подключения: точка-точка либо разделение одного многоканального порта на несколько линий меньшей скорости.

Кабельная сборка состоит из оболочки, экранированных дифференциальных пар, изоляции, разгрузочных элементов и двух корпусных разъемов. Защелка фиксирует разъем в клетке порта, вытяжной язычок служит для безопасного извлечения. Резкий перегиб нарушает геометрию пар и вызывает рост отражений. Радиус изгиба определяют по документации конкретного исполнения.

Совместимость и организация канала

Одинаковая геометрия разъемов не гарантирует работоспособность соединения. Порты должны поддерживать требуемый стандарт передачи, скорость и тип кабеля. Устройства проверяют идентификационные данные сборки; несовместимая кодировка может привести к предупреждению или отсутствию линка. Проект учитывает возможности коммутатора Eltex и второй стороны, включая настройки скорости и разделения каналов. В breakout-сборке один многоканальный разъем соединяется с несколькими независимыми портами. Решение работает только при поддержке режима аппаратной платформой и конфигурацией. Без активации breakout механическое подключение не формирует несколько линий. Нумерацию ответвлений фиксируют в кабельном журнале.

Монтаж и ввод в эксплуатацию

До монтажа проверяют маркировку, длину, оболочку, корпуса и контактную часть. Разъем вводят по оси порта до фиксации защелки. Кабель укладывают без скручивания и натяжения, закрепляя мягкими стяжками. Трассу отделяют от силовых проводников и зон возможного повреждения. Запас длины не должен перекрывать вентиляцию и соседние модули. Последовательность проверки соединения включает:

• подтверждение совместимости кабеля с обоими портами и выбранным режимом,
• контроль надежной фиксации каждого разъема,
• проверку обнаружения кабельной сборки средствами операционной системы коммутатора,
• анализ состояния физического линка и согласованной скорости,
• контроль счетчиков ошибок, потерь кадров и отказов приемопередатчика,
• передачу тестового трафика с нагрузкой, соответствующей назначению канала,
• регистрацию портов, длины, направления и маркировки соединения в эксплуатационной документации.

Эксплуатационные особенности

DAC содержит меньше разъемных соединений, чем линия из двух трансиверов и оптического патч-корда. Отсутствие оптического преобразования снижает энергопотребление короткого канала и исключает очистку ферул. Медная сборка толще и жестче оптического шнура, поэтому укладка требует контроля воздушного потока и изгиба. Фиксированную длину нельзя наращивать промежуточными соединителями. Диагностика начинается с проверки состояния портов, скорости и журнала событий. Затем кабель переставляют в исправные совместимые порты либо заменяют идентичной сборкой. Рост ошибок под нагрузкой указывает на повреждение, перегиб, недостаточный запас по затуханию или несовместимость режима. Разъем извлекают только за язычок. Ремонт пайкой недопустим: вмешательство нарушает высокочастотные параметры линии.

Области применения

Технические свойства Eltex DAC определяют его использование на коротких участках инфраструктуры. Типовыми областями являются:

• соединение коммутаторов доступа и агрегации в пределах одной стойки,
• подключение серверных сетевых адаптеров к верхнестоечным коммутаторам,
• организация линий между коммутатором и системой хранения данных,
• формирование высокоскоростных межкоммутаторных связей,
• построение стека при поддержке соответствующей функции оборудованием,
• разделение многоканального порта на несколько независимых интерфейсов,
• временное подключение стендов для испытаний, настройки и приемочного контроля.

Таким образом, Eltex DAC является законченным средством организации локального высокоскоростного электрического соединения. Корректная работа зависит от согласования форм-фактора, скорости, длины, типа сборки и программных возможностей двух сопрягаемых устройств. Соблюдение радиуса изгиба, отсутствие натяжения, правильная фиксация и контроль счетчиков интерфейса обеспечивают стабильность канала в течение срока эксплуатации. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку кабелей Eltex DAC для сетевой инфраструктуры предприятий.
