Предохранительная клемма Degson DS4-HE — удобное решение с Push-in подключением

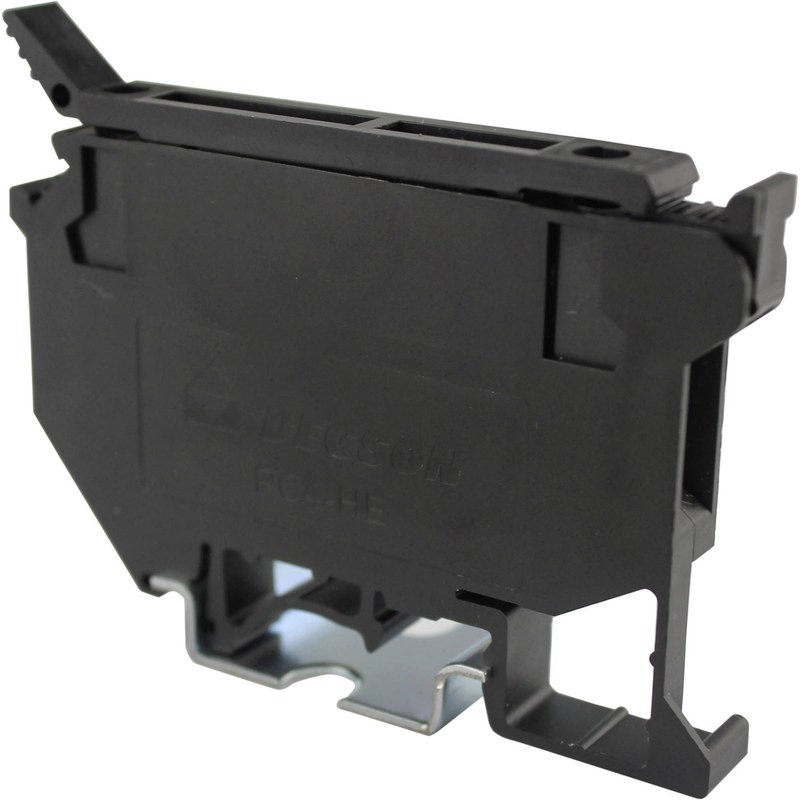

Degson DS4-HE — клеммное устройство для монтажа на DIN-рейку, предназначенное для последовательного включения в электрическую цепь, размещения сменной вставки и функционального разъединения линии. Изделие применяют в шкафах автоматики, распределительных панелях и системах управления, где необходимо объединить подключение проводников с доступом к защищаемому участку. Позволяет обслуживать цепь без отсоединения закрепленных жил.

Принцип работы

Ток проходит от входного винтового зажима через металлический тракт и элемент в поворотном держателе к выходному зажиму. При закрытом держателе контактная система находится в рабочем состоянии. Открывание формирует видимый разрыв, используемый для отделения участка при диагностике или регламентных операциях. Если установлена плавкая вставка, превышение ее допустимого тока вызывает разрушение калиброванного проводника и отключение нагрузки. После устранения причины срабатывания вставку заменяют, не демонтируя подключенные провода. Ключевые функциональные свойства DS4-HE:

• последовательное включение в защищаемую цепь,
• винтовое присоединение медных проводников,
• установка на стандартную DIN-рейку,
• размещение сменного элемента в изолирующем держателе,
• визуальное различение рабочего и открытого положений,
• разрыв цепи без извлечения проводников из зажимов,
• включение в наборный ряд совместимых клемм.

Электрические параметры

Проектирование узла выполняют по номинальным данным конкретного исполнения. Рабочее напряжение должно соответствовать изоляционным расстояниям, категории перенапряжения и степени загрязнения. Допустимый ток зависит от проводимости контактного тракта, параметров вставки, сечения жил, плотности компоновки и температуры внутри шкафа. Превышение установленных значений увеличивает тепловыделение, ускоряет старение корпуса и снижает стабильность соединения. В расчете и проверке учитывают:

• номинальное и импульсное выдерживаемое напряжение,
• допустимый длительный ток контактного тракта,
• типоразмер и характеристику сменной вставки,
• диапазон сечений присоединяемых проводников,
• переходное сопротивление замкнутых контактов,
• условия отвода тепла от клеммного ряда,
• электрическую прочность между соседними потенциалами.

Конструктивное исполнение

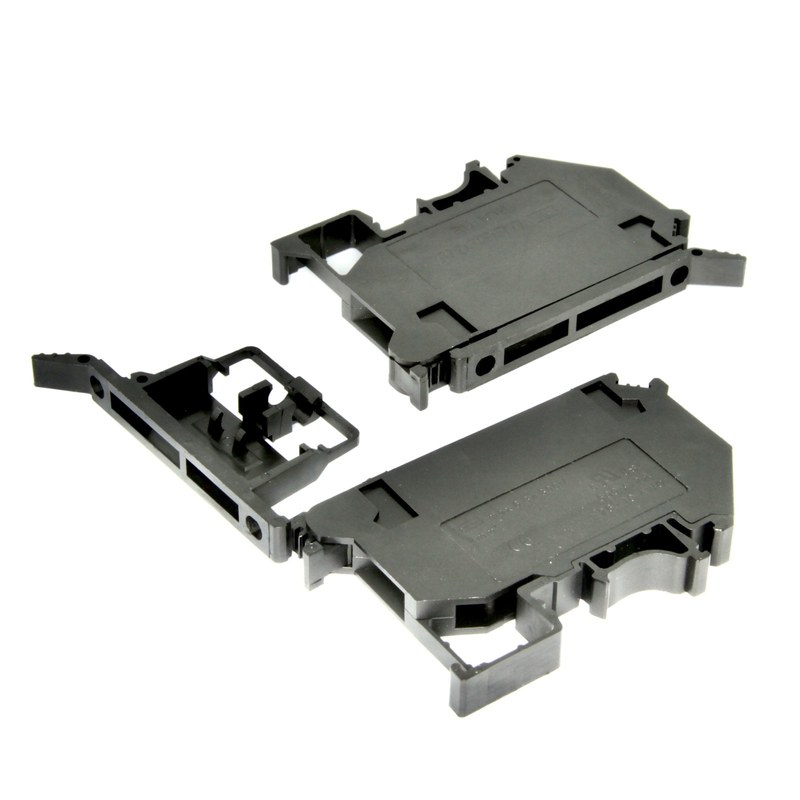

Изоляционный корпус DS4-HE разделяет токоведущие детали, поддерживает необходимые воздушные зазоры и ограничивает доступ к контактной зоне при штатной эксплуатации. Профилированное основание фиксирует устройство на рейке. Винтовой механизм создает прижимное усилие на жиле, металлические элементы формируют проводящий путь, а поворотный держатель обеспечивает доступ к вставке. Боковая геометрия рассчитана на плотную сборку модулей в общий ряд. Основные элементы конструкции:

• корпус из электроизоляционного материала,
• два узла присоединения проводников,
• металлическая токоведущая шина,
• винтовые зажимы с прижимными деталями,
• откидной держатель функциональной вставки,
• профиль крепления на DIN-рейке,
• поверхности для маркировки электрической цепи,
• посадочные зоны для совместимых принадлежностей.

Монтаж и ввод в эксплуатацию

Работы проводят на обесточенном оборудовании после проверки отсутствия напряжения. До установки осматривают корпус, зажимы и держатель, сверяют обозначение клеммы и параметры вставки с проектом. С проводника снимают изоляцию на требуемую длину; оголенная часть должна полностью находиться внутри зажима. Многопроволочную жилу оконцовывают втулочным наконечником соответствующего сечения. Луженый конец под винтовой зажим не применяют из-за ползучести припоя под длительным давлением. Последовательность монтажного контроля:

• фиксация клеммы и всего ряда на DIN-рейке,
• сверка входных и выходных цепей со схемой,
• проверка качества зачистки и опрессовки жил,
• полный ввод проводников в контактные полости,
• затяжка винтов моментом для данного исполнения,
• установка вставки расчетного типа и номинала,
• проверка хода и фиксации поворотного держателя,
• измерение целостности цепи перед подачей напряжения.

Эксплуатация и диагностика

Периодичность осмотра устанавливают с учетом режима работы электроустановки, вибрации, температуры и циклов нагрузки. Потемнение полимера, изменение цвета металла, запах перегрева или аномальная температура указывают на перегрузку либо повышенное контактное сопротивление. Причину отключения определяют до замены вставки. Повторное срабатывание может быть связано с коротким замыканием, дефектом нагрузки, ошибкой монтажа или неверно выбранной характеристикой защиты. Обслуживание выполняют при снятом напряжении. Поврежденный корпус, ослабленный механизм, следы электрической дуги и необратимая деформация требуют замены клеммы. После вмешательства контролируют ее крепление, состояние соседних модулей и соответствие маркировки актуальной схеме. Тепловизионная проверка под нагрузкой помогает выявить развивающийся дефект, но не заменяет механический осмотр и электрические измерения.

Области применения

DS4-HE используют в следующих технических системах:

• шкафы управления промышленными машинами,
• цепи питания датчиков и исполнительных устройств,
• панели распределения низкого напряжения,
• системы автоматизации технологических процессов,
• вспомогательные цепи электроприводов,
• оборудование сигнализации и диспетчеризации,
• испытательные стенды и лабораторные установки,
• инженерная инфраструктура производственных объектов.

Таким образом, Degson DS4-HE формирует компактный клеммный узел, сочетающий присоединение проводников, размещение сменного элемента и контролируемый разрыв цепи. Надежность эксплуатации определяется правильным расчетом режима, согласованием вставки с нагрузкой, соблюдением момента затяжки и сохранением требуемых изоляционных расстояний. Открытое положение держателя облегчает контроль состояния линии, но не отменяет обязательную проверку отсутствия напряжения перед работой. Компания «Олниса» осуществляет поставку Degson DS4-HE и другого промышленного оборудования для комплектации шкафов управления, распределительных панелей и электротехнических систем.
