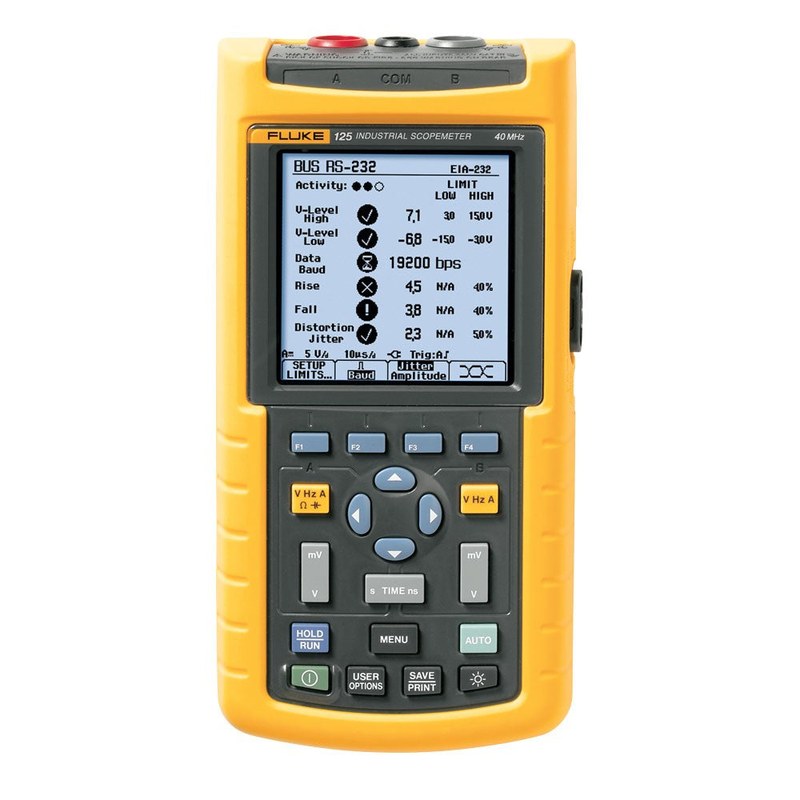

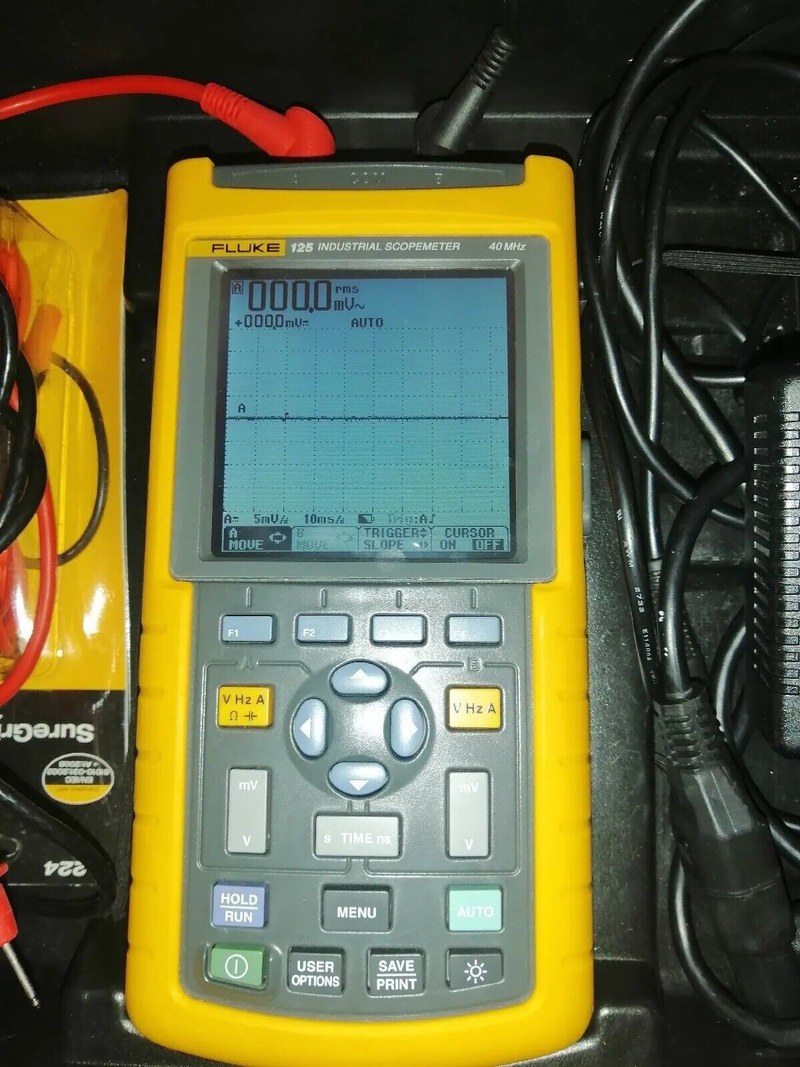

Портативный осциллограф Fluke 125 Industrial ScopeMeter — комплексная диагностика промышленных электрических систем
Fluke 125 Industrial ScopeMeter представляет собой портативный двухканальный осциллограф-мультиметр, разработанный для диагностики электрических, электронных и промышленных систем непосредственно на объекте. Прибор объединяет функции цифрового осциллографа, True RMS мультиметра, регистратора параметров, анализатора мощности и инструмента для проверки промышленных шин передачи данных.
Технические характеристики
Ниже рассмотрим основные параметры Fluke 125:
- производитель — Fluke,
- категория оборудования — портативный промышленный осциллограф-мультиметр,
- серия — Industrial ScopeMeter,
- модель — Fluke 125,
- типовое исполнение — 125/003,
- вертикальная чувствительность — от 5 мВ/дел до 500 В/дел,
- диапазон развертки — от 20 нс/дел до 60 с/дел в зависимости от режима,
- разрешение АЦП — 8 бит,
- регистрация импульсных выбросов — от 40 нс,
- количество автоматических осциллографических измерений — до 26,
- встроенный мультиметр — двухканальный True RMS,
- память экранов и настроек — до 20,
- тип дисплея — монохромный ЖК,
- диагональ дисплея — около 10,2 см,
- электробезопасность — CAT III 600 В,
- питание — аккумуляторный блок Ni-MH,
- типовая автономность — до 7 часов,
- интерфейс связи с ПК — через оптически изолированный адаптер,
- рабочая температура — от 0 до +50 °C,
- температура хранения — от −20 до +60 °C,
- габариты — около 232 × 115 × 50 мм,
- масса — около 1,2 кг.
Особенности конструкции устройств
Fluke 125 создан как универсальный прибор для полевой диагностики. В одном защищенном корпусе объединены осциллограф и цифровой мультиметр, поэтому специалисту не требуется переносить несколько отдельных измерительных устройств для проверки напряжения, формы сигнала и динамических процессов. Два независимых входа позволяют одновременно наблюдать два сигнала и сравнивать их между собой. Это особенно полезно при диагностике входных и выходных каскадов, контроле управляющего и силового сигнала либо сравнении фазовых процессов. Полоса пропускания до 40 МГц делает Fluke 125 подходящим для анализа большинства сигналов промышленной электроники, приводных систем, импульсных источников питания и коммуникационных линий соответствующей частоты. Максимальная реальная частота дискретизации достигает 25 Мвыб/с. Для повторяющихся сигналов прибор может использовать эквивалентную дискретизацию с существенно более высокой эффективной частотой, что улучшает отображение быстрых периодических процессов. Система обнаружения импульсных выбросов позволяет фиксировать кратковременные события длительностью от десятков наносекунд. Подобные нарушения могут не отображаться обычным мультиметром, но при этом вызывать сбои электронного оборудования. Вертикальная чувствительность начинается с 5 мВ на деление. Благодаря этому осциллограф может использоваться не только для силовых сигналов, но и для анализа относительно небольших электрических изменений.
Области применения
Ключевыми направлениями применения Fluke 125 являются:
- диагностика промышленной автоматики,
- обслуживание преобразователей частоты,
- проверка электродвигателей,
- диагностика импульсных источников питания,
- анализ электрических сигналов,
- проверка систем управления,
- обслуживание промышленных шин данных,
- поиск кратковременных импульсных помех,
- контроль качества питающего напряжения,
- анализ гармонических составляющих,
- измерение мощности,
- диагностика датчиков и исполнительных устройств,
- обслуживание производственного оборудования,
- поиск периодически возникающих неисправностей,
- выездные измерительные работы,
- работа электротехнических и сервисных подразделений.
Компания «Олниса» помогает организовать закупку портативного осциллографа Fluke 125 Industrial ScopeMeter для сервисной службы, электротехнической лаборатории или промышленного предприятия. Клиентам доступны технические консультации по характеристикам прибора, его возможностям и совместимым измерительным аксессуарам. Компания организует оперативную доставку оборудования по всей стране, включая удаленные регионы и производственные площадки. Через «Олниса» можно заказать измерительные приборы Fluke и необходимые принадлежности для профессиональной диагностики.
Преимущества
Основными преимуществами Fluke 125 являются:
- универсальность для различных диагностических задач,
- удобство работы непосредственно на промышленном объекте,
- сочетание нескольких измерительных функций в одном приборе,
- наглядное отображение динамических процессов,
- простая настройка при типовых измерениях,
- удобство поиска нестабильных неисправностей,
- практичность при обслуживании промышленной автоматики,
- возможность комплексно оценивать электрические сигналы,
- понятная организация основных режимов,
- удобство длительного наблюдения за параметрами,
- автономность при выездных работах,
- надежность при регулярной профессиональной эксплуатации,
- компактность по сравнению со стационарными осциллографами,
- удобство анализа промышленного оборудования,
- практичность для сервисных инженеров,
- возможность сократить количество отдельных измерительных приборов,
- долговечность при соблюдении условий эксплуатации.
Таким образом, Fluke 125 Industrial ScopeMeter представляет собой двухканальный портативный осциллограф с функциями True RMS мультиметра, регистратора, анализатора мощности и средства первичной диагностики промышленных шин. Полоса до 40 МГц и автоматические измерительные режимы позволяют использовать прибор для широкого спектра сервисных и наладочных работ.
