Модульная система Degson PTT-00Z-H — надежное подключение для промышленного оборудования

Degson PTT-00Z-H — компонент модульной клеммной системы для присоединения проводников в шкафах управления, распределительных устройствах и средствах автоматизации. Изделие создает разборную цепь с устойчивым контактом и доступом к месту коммутации. Работоспособность соединения зависит от типа жилы, нагрузки, подготовки провода, температуры и компоновки оборудования.

Электрические параметры

Падение напряжения и нагрев связаны с переходным сопротивлением, поэтому жилу вводят на требуемую глубину без повреждения токопроводящих проволок. При расчете соединения проверяют:

• соответствие рабочего напряжения допустимому уровню изоляции,
• соответствие длительного тока способности контакта и провода,
• допустимое сечение однопроволочной или многопроволочной жилы,
• необходимость установки наконечника на гибкий проводник,
• координацию с автоматическим выключателем либо плавкой защитой,
• воздушные зазоры и пути утечки в собранной конструкции,
• нагрев соседних клемм при плотном расположении,
• стойкость изоляции к ожидаемым импульсным воздействиям.

Принцип работы соединения

Электрический контакт формируется прижатием подготовленной жилы к проводящей детали. Зажим удерживает проводник и создает контактную область с малым переходным сопротивлением. Узел воспринимает усилие вытягивания, микроперемещения и температурные изменения. Изоляционный корпус фиксирует металлические части, разграничивает соседние каналы и направляет провод при установке. Стабильность зависит от чистоты соединения, длины зачистки и соответствия жилы предусмотренному диапазону. Последовательность присоединения:

• обесточивание цепи и проверка отсутствия опасного напряжения,
• контроль типа и сечения подключаемого провода,
• снятие изоляции на длину контактного окна,
• опрессовка наконечника на гибкой жиле при необходимости,
• ввод проводника до упора без попадания изоляции под зажим,
• фиксация жилы штатным механизмом,
• проверка удержания легким осевым усилием,
• сверка позиции со схемой и маркировкой.

Конструктивное исполнение

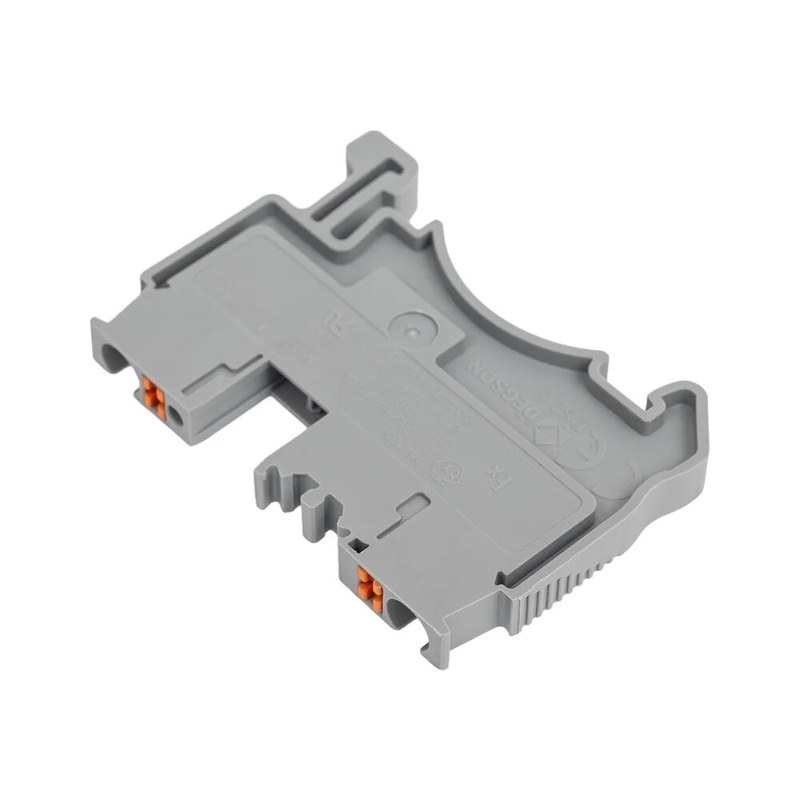

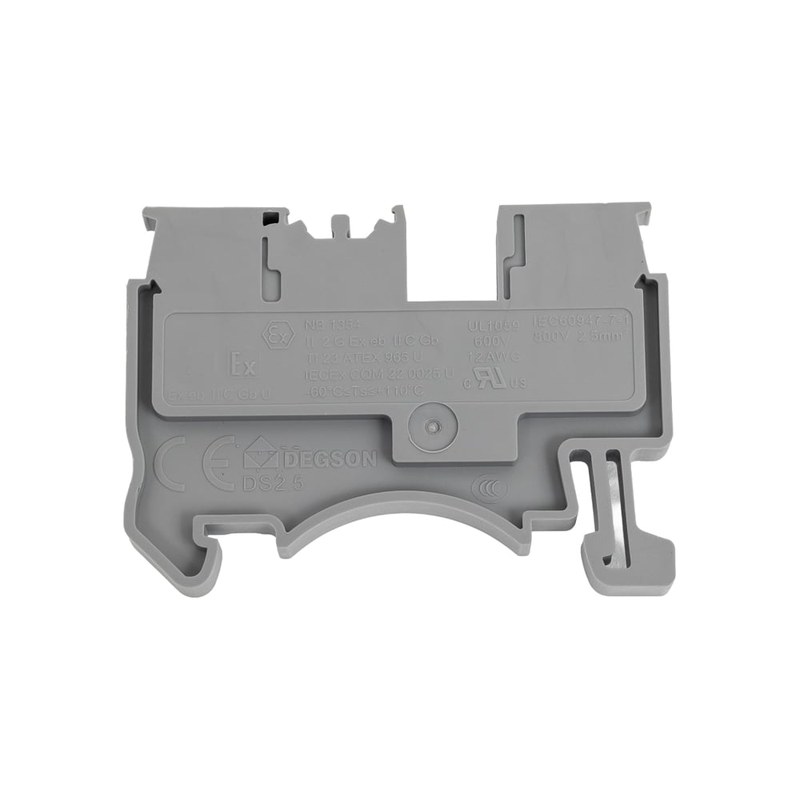

Корпус PTT-00Z-H выполняет несущую, изоляционную и направляющую функции. Геометрия позволяет размещать однотипные элементы рядом с постоянным шагом. Нижний узел удерживает модуль на рейке, перегородки локализуют проводящие части, технологические проемы обеспечивают ввод жилы и доступ инструмента. Контактная деталь передает ток, а зажим создает механическое усилие. Модульный принцип дает возможность формировать ряд нужной длины и разграничивать цепи по назначению. К конструктивным элементам относятся:

• изолирующий корпус с внутренними перегородками,
• металлическая деталь с контактными поверхностями,
• механизм прижима и удержания жилы,
• посадочный узел для монтажной рейки,
• окна для проводников и рабочего инструмента,
• участки для идентификационных обозначений,
• интерфейсы для совместимых перемычек и аксессуаров,
• торцевые поверхности для плотного построения ряда.

Монтаж и эксплуатационный контроль

Клеммный ряд размещают так, чтобы изгиб кабеля не создавал боковой нагрузки, а маркировка оставалась видимой. Между кабельным каналом и точкой ввода предусматривают пространство для инструмента. Модуль закрепляют на чистой недеформированной рейке, крайние позиции удерживают концевыми стопорами. Для объединения потенциалов применяют совместимые перемычки требуемой токовой способности. Нештатные вставки могут нарушить контактную геометрию, уменьшить изоляционные промежутки и вызвать перегрев. После сборки контролируют:

• надежность посадки элементов на рейке,
• отсутствие трещин и деформации корпуса,
• правильность длины снятой изоляции,
• полное введение проводников в контактные окна,
• отсутствие свободных проволок у гибких жил,
• соответствие перемычек электрической схеме,
• наличие торцевых деталей и концевых стопоров,
• читаемость позиционной маркировки,
• непрерывность заданных цепей и отсутствие межполюсных замыканий.

Области применения

PTT-00Z-H используют там, где цепи должны быть структурированы, доступны для диагностики и однозначно связаны с документацией. Вариант включения устанавливают после проверки рабочих параметров и совместимости компонентов ряда. Типовые области установки:

• шкафы управления технологическими установками,
• низковольтные распределительные панели,
• станции автоматизации производственных линий,
• цепи датчиков и исполнительных механизмов,
• линии дискретных и аналоговых сигналов,
• внутренняя разводка машин,
• системы управления инженерной инфраструктурой,
• контрольные стенды и испытательное оборудование.

Таким образом, Degson PTT-00Z-H является элементом организованной коммутации в низковольтном оборудовании. Надежность соединения обеспечивают расчет нагрузки, совместимость компонентов, подготовка жилы, штатное крепление на рейке и контроль состояния. Изделие позволяет создать компактный, маркируемый клеммный ряд для силовых, управляющих или сигнальных цепей в пределах допустимых параметров. Компания «Олниса» осуществляет поставку Degson PTT-00Z-H и другого промышленного оборудования для комплектации электротехнической системы.
